ТЕХНИЧЕСКОЕ ОБОРУДОВАНИЕ СВЕТОВЫХ МАЯКОВ И ОСВЕЩАЕМЫХ ЗНАКОВ

Если в фокусе плосковыпуклого стекла (оптической чечевицы) поместить какой-либо источник света, например электрическую лампочку, то лучи света, распространяемые этой лампочкой, попадая на плосковыпуклое стекло, преломляются в ней и затем идут параллельно оптической оси стекла (рис. 5).

Эта особенность прохождения светового луча через оптическую чечевицу и использована в маячном деле. Чтобы не делать для маяков оптические чечевицы больших размеров, так как тогда они имели бы большую массу стекла и были очень тяжелыми, у чечевицы используется только примыкающая к выпуклой стороне часть стекла (рис. 6). Это не изменяет оптических свойств чечевицы, но значительно уменьшает объем и вес ее.


Рис. 4. Маячная башня

Если сдвинуть оставленные для использования элементы чечевицы параллельно ее оптической оси так, чтобы задние стороны элементов составили вместе с центральной плосковыпуклой частью общую плоскость, перпендикулярную к оптической оси, то профиль чечевицы изменится и будет таким, как это изображено на рис. 7.

Вращая профиль такой чечевицы вокруг вертикальной оси, проходящей через ее фокус, мы получим поясную цилиндрическую (бочкообразную) оптическую линзу, дающую равномерное излучение света по всему горизонту (рис. 8).

Вращая же вышеуказанный профиль вокруг горизонтальной оптической оси, получим дискообразную или полизональную линзу, дающую концентрированный световой поток, направленный параллельно этой оси (рис. 9).

Аппарат, состоящий из цилиндрической поясной линзы, дает по всему горизонту ровный, негаснущий, постоянный маячный огонь. Аппарат, состоящий из определенного сочетания дискообразных линз, вращающихся вокруг его центральной вертикальной оси, дает по всему горизонту проблесковую характеристику маячного огня.

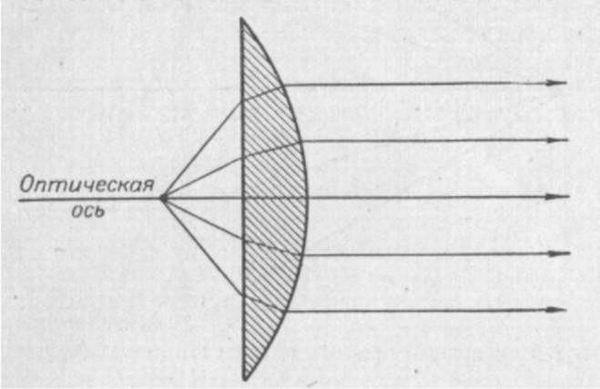

Рис. 5. Оптическая линза (чечевица)

Таким образом применение различных комбинаций (систем) оптических линз позволяет строить маячные оптические аппараты, дающие ту или иную характеристику маячного огня.


Рис. 6. Используемая часть оптической линзы (чечевицы)


Рис. 7. Измененный профиль оптической линзы (чечевицы)

Используя в маячных аппаратах цветные светофильтры, изготовляют маячные огни красного, зеленого, оранжевого и синего цветов. Сочетание различной оптики и светофильтров дает возможность разнообразить маячные огни и добиться отличия по цвету одного маяка от другого.

По характеру маячные огни имеют два признака: по соотношению продолжительности света и темноты и по цвету огня. В зависимости от этих признаков маячные огни могут иметь следующие основные характеристики.


Рис. 8. Цилиндрическая (бочкообразная) оптическая линза


Рис. 9. Дискообразная полизональная линза

а) Постоянный—непрерывающийся ровный огонь какого-либо одного цвета (белый, красный, зеленый, оранжевый, синий).

б) Проблесковый — короткие проблески света через равные промежутки времени, причем продолжительность проблеска короче продолжительности темноты: например, свет — 1 сек., темнота — 3 сек. (общий период 4 сек.).

в) Группо-проблесковый — группа проблесков (два или более) через равные промежутки времени, причем продолжительность каждого проблеска равна или короче продолжительности темноты между проблесками в группе: например, свет — 0,5 сек., темнота — 0,5 сек.; свет — 0,5 сек., темнота — 0,5 сек.; свет — 0,5 сек., темнота — 2,5 сек. (общий период 5 сек.); при этом продолжительность темноты между группами проблесков значительно больше продолжительности темноты между проблесками группы.

г) Затмевающийся — ровный свет, прерываемый через определенные одинаковые промежутки времени, причем продолжительность света равна или длиннее продолжительности темноты: например, свет — 2 сек., темнота — 2 сек. (общий период 4 сек.), или: свет — 3 сек., темнота — 1 сек. (общий период 4 сек.).

д) Группо-затмевающийся — ровный свет, прерываемый через правильные промежутки времени группой периодов темноты, причем продолжительность каждого периода темноты равна или короче продолжительности света. Продолжительность света между группами значительно больше продолжительности света между периодами темноты в группе: например, свет — 3 сек., темнота—1 сек.; свет — 1 сек., темнота—1 сек.; свет—1 сек., темнота—1 сек; свет — 3 сек. и т. д. (общий период 8 сек.).

е) Постоянный с проблесками — постоянный свет, прерывающийся через правильные промежутки времени одним проблеском. Проблески имеют большую яркость, чем постоянный свет.

ж) Постоянный с группой проблесков — постоянный свет, усиливающийся через правильные промежутки времени группой проблесков.

В тех же случаях, когда в маячный огонь вводится два или несколько цветов, к основному названию характеристики добавляется слово «переменный». Например, переменно-постоянный: белый свет—1 сек., красный свет —2 сек. Переменность цвета огня достигается путем вращения цветных светофильтров вокруг источника света.

Проблески и затемнение в маячных аппаратах достигаются путем вращения дисковых линз вокруг источника света, а в маячных фонарях, на буях и знаках — автоматическим выключением источника света.

Ниже приводится графическое изображение основных характеристик маячных огней (рис. 10), а также условное изображение их на морских картах (рис. 11).


Рис. 10. Графическое изображение характеристик маячных огней

Маячные оптические аппараты бывают различной величины и до настоящего времени разделяются в зависимости от фокусного расстояния на шесть разрядов: I разряд — фокусное расстояние 920 мм, II разряд — 700 мм, III разряд — 500 мм, IV разряд — 250 мм, V разряд — 187,5 мм и VI разряд — 150 мм.

Маячная оптика I, И, III и IV разрядов называется большой, или классной, оптикой, а V и VI разряда — малой оптикой.

Большая маячная оптика представляет собой сложные оптические системы, требующие помещения в специальные фонарные сооружения, обычно на башнях классных маяков.


Рис. 11. Условные обозначения маячных огней с различными характеристиками на морских картах

На освещаемых навигационных знаках ставятся маячные фонари с малой оптикой.

Маячные фонари изготовляются различной величины, в зависимости от диаметра используемой в фонаре оптической линзы. Маячные фонари делятся по своему назначению на имеющие полизональные линзы (рис. 12) и на имеющие поясные цилиндрические линзы (рис. 13).


Рис. 12. Маячный фонарь с полизональной линзой


Рис. 13. Маячный фонарь с поясной цилиндрической линзой

Фонари с дисковыми линзами употребляются там, где надо дать направленный пучок света, например на створных знаках. Фонари с поясными линзами употребляются обычно на опознавательных знаках и освещаемых буях.
