§ 37. Промысловые устройства

Промысловые устройства — специальные устройства, устанавливаемые на промысловых судах и обеспечивающие работу орудии, добывающих в море рыбу, китов, морского зверя, крабов, креветок, водорослей и т. п.

Конструкция промысловых устройств различна и зависит от назначения промысла и способа добычи.

Большинство промысловых судов предназначается для лова рыбы, они оборудуются рыбопромысловыми устройствами. Некоторый интерес представляют также китобойные суда, имеющие специальные устройства для отбоя китов.

Рыбопромысловые устройства классифицируются в зависимости от способа лова рыбы, наиболее широкое применение нашли траловый и дрифтерный.

Траловый способ применяется для лова рыбы донных пород специальной донной сетью мешкообразной формы, называемой тралом. Сеть буксируется судном по дну при помощи тросов (ваеров).

Дрифтерный способ применяется для лова рыбы (в основном сельди) плавными сетями, поддерживаемыми в воде на определенной глубине в вертикальном положении с помощью поплавков и буйков, удерживаемых тросом-вожаком.

Промысловые устройства, предназначенные как для тралового, так и для дрифтерного способа лова рыбы, устанавливают на судах-траулерах.

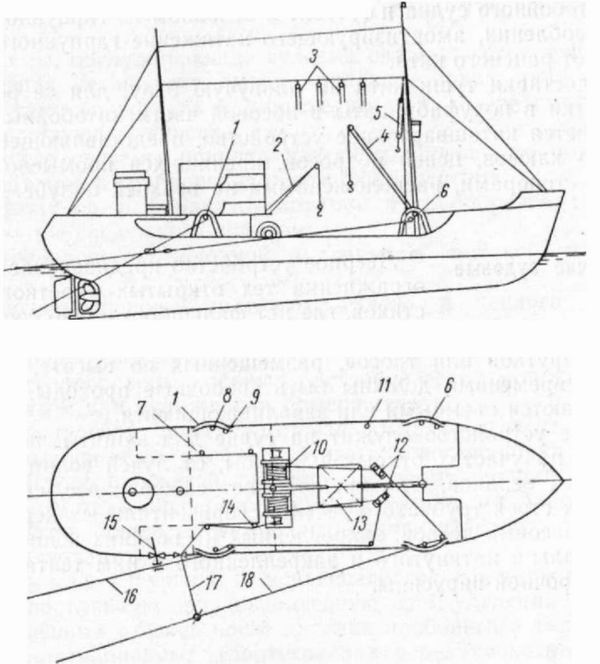

Рис. 65. Схема тралового устройства для бортового траления, 1-дуги кормовые; 2 - грузовая стрела; 3 - блоки сушилки; 4-носоваягрузовая стрела; 5-джильсон ; 6 - дуги носовые; 7 - квартропные ролики; 8 - блоки траловых дуг; 9 - коренные ролики; 10 - траловая лебедка; 11-бортовые ролики; 12 - центральные ролики; 13 люк рыбного трюма; 14 - ролики отводящие; 15-стопор , 16-кормовой ваер; 17 — мессенджер; 18 - носовой ваер.

Траловое устройство может быть двух типов в зависимости от типа траулера, на котором они устанавливаются: с бортовым и кормовым тралением.

Траулере бортовым тралением имеет траловое устройство расположенное в носовой части верхней палубы, состоящее из элементов, приведенных на рис. 65. На траулерах с кормовым тралением все элементы тралового устройства расположены в корме верхней палубы, заканчивающейся слипом. Слип представляет собой криволинейную наклонную поверхность, доходящую до кормового подреза у грузовой ватерлинии.

Дрифтерное устройство обеспечивает хранение сетей в специальном сетевом трюме, из которого они выбираются и сбрасываются в воду вручную, а поднимаются из воды тросом-вожаком при помощи дифтерного шпиля.

Устройство для убоя китов располагается в носовой части китобойного судна и состоит в основном из гарпунной пушки и приспособления, амортизирующего натяжение гарпунного троса, идущего от раненого кита.

Для доставки туши кита на плавучую базу, для ее разделки и обработки в полуфабрикаты в носовой части китобойных судов располагается китошвартовное устройство, представляющее собою несколько клюзов, цепей и тросов, крепящихся промысловой лебедкой и стопорами, расположенными на верхней палубе.
