1.4. Рангоут и такелаж

Рангоут — совокупность сооружений из металлических труб, профилей и листов, установленных на верхней палубе корабля и прочно соединенных с его корпусом. К рангоуту корабля относятся: мачты с их вооружением (стеньгами, реями, гафелями), выстрелы, флагшток и гюйсшток, грузовые стрелы, шлюпбалки, трапбалки, тралбалки и др.

Такелаж — совокупность снастей (тросов) всех видов, надежно крепящих отдельные части рангоута на местах и служащих для оснастки и управления им. Такелаж разделяется на бегучий и стоячий.

Конструктивное оформление рангоута и такелажа зависит от размеров и класса корабля, а также от назначения самого рангоута с такелажем. С развитием мореплавания и кораблестроения назначение и роль рангоута с такелажем непрерывно изменяются, что влечет за собой и конструктивные их изменения.

М а ч т ы являются основным видом рангоута корабля. Большие корабли, как правило, имеют две мачты: фок-мачту (переднюю, т. е. первую от носа) и грот-мачту (вторая мачта от носа); малые—одну фок-мачту. Мачты служат для подъема зрительных сигналов, размещения сигнальных огней, радио- и радиолокационных антенн, установки грузовых стрел, а на парусных судах и для подъема, крепления парусов и управления ими. На военных кораблях мачты предназначаются также для размещения постов управления кораблем и его боевыми средствами.

Устанавливаются мачты в диаметральной плоскости корабля вертикально или с некоторым наклоном к корме. Как и весь рангоут, мачты претерпели в своем развитии большие изменения. Конструктивно мачты выполняются одинарными, треногими, четырехногими, а также в виде башенноподобных мачтовых конструкций. В общем случае мачта состоит из прочных вертикальных балок набора, воспринимающих все усилия от веса, давления ветра и сил инерции при качке, и из тонких обшивочных листов. Балки набора мачт (ноги) обычно проходят сквозь верхнюю палубу и укрепляются на второй палубе.

Одинарная мачта (рис. 1.26) — водонепроницаемая по швам стальная труба (или рангоутное дерево), устанавливается на малых кораблях, вспомогательных и парусных судах. Одинарные мачты бывают цельными и составными. Нижний конец мачты (шпор) проходит через верхнюю палубу и крепится к средней палубе (платформе); на парусных судах — к килю. Верхний конец мачты называется топом. К топу мачты, если она составная, крепится нижний конец стеньги, которая является продолжением мачты. В зависимости от того, на какой мачте установлена, стеньга называется соответственно фор- или грот-стеньгой. Стеньга заканчивается клотом (клотиком) — деревянным или металлическим диском, который имеет по краям шкивы для сигнальных фалов. На клотике устанавливаются красный и белый клотиковые фонари. Верхняя часть мачты со стеньгой удерживается в диаметральной плоскости корабля с помощью стоячего такелажа.

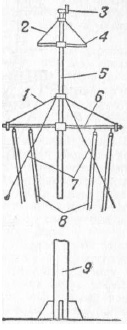

Рис. 1.26. Одинарная сигнальная мачта:
1,2 — топенанты; 3 — клотиковый огонь; 4 — антенный рей; 5 — стеньга; 6 — сигнальный рей; 7 — ванты; 8 — сигнальные фалы; 9 — стальная труба (или рангоутное дерево)

Треногая мачта состоит из трех стальных водонепроницаемых труб. Верхние концы прочно скреплены горизонтальной площадкой из стальных листов, которая называется марсовой. Ноги мачты проходят через отверстия в верхней палубе и своими нижними концами крепятся к настилу средней палубы (платформе корабля). На площадках, расположенных по всей длине мачты, размещаются: радио- и радиолокационные антенны, дальномеры, прожекторы, сигнальные и ходовые мостики и другие посты управления.

На современных кораблях мачты часто имеют форму, показанную на рис. 1.27. Каркас мачты снаружи обшит стальными листами. Такая мачта имеет большое число горизонтальных площадок, на которых размещаются радио- и радиолокационные антенны. Для подъема флагов и сигналов мачта имеет разного размера краспицы, выполняющие роль реев.

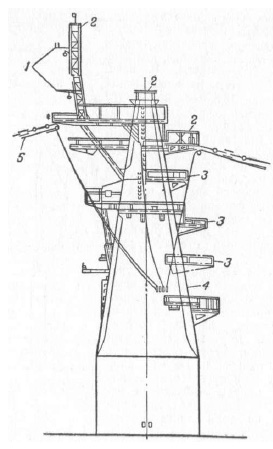

Рис. 1.27. Мачта современного корабля:
1 — краспицы; 2, 3 — площадки и устройства для размещения радиолокационных антенн; 4 — стальные листы обшивки; 5 — радиоантенна

Башенноподобные мачтовые конструкции — развитая надстройка с площадками, расположенными в несколько ярусов и представляющими собой закрытые помещения, используемые для различных боевых и командных постов.

Р е и (рейки) бывают металлические или деревянные различных размеров; крепятся к мачтам или стеньгам в горизонтальном положении перпендикулярно к диаметральной плоскости корабля. Они предназначаются главным образом для подъема сигналов. На них располагаются одношкивные блоки, в которые основывают фалы из специальных плетеных незакручиваю- щихся линей. Середина рея называется топом; концы — правым и левым ноками соответственно бортам корабля. Ноки рея поддерживаются рей-топенантами, концы которых прикреплены к обушкам бугеля на мачте или стеньге. Мачты вооружают двумя и даже тремя реями. Нижний рей на фок-мачте называется фока-реем; на грот-мачте — грота-реем. Верхние реи соответственно называются фор-марса-реем, грот-марса-реем.

Г а ф е л ь располагается на грот-мачте, ниже грот-рея, под углом к мачте и удерживается в диаметральной плоскости эренс-бакштагами, которые крепятся к ноку гафеля и идут к бортам. Нижняя часть гафеля называется пяткой, верхняя—ноком; нок гафеля поддерживается топенантом. В нок гафеля врезан шкив, через который проходит фал для подъема Военно-морского флага на походе или гафельных огней ночью.

Ф л а г ш т о к — металлический пустотелый или деревянный шток, устанавливаемый на корме корабля и предназначенный для подъема Военно-морского флага, когда корабль стоит на якоре или у стенки. На верхний конец флагштока (топ) насажен клот. Конструкция флагштока позволяет в случае необходимости быстро заваливать его на палубу.

Г ю й с ш т о к устанавливается в носовой части корабля и служит для подъема гюйса, а ночью — якорного огня при стоянке корабля на якоре. При плавании ночью в задней части гюйсштока зажигается огонь ящичного типа для ориентировки рулевого на корабле, идущего в кильватер переднему.

Стоячий такелаж (рис. 1.28) — снасти, предназначенные для поддержки и крепления рангоута в вертикальном, горизонтальном или ином положении. Снасти стоячего такелажа крепятся непостоянно и не проводятся через блоки; к ним относятся: ванты, штаги, бакштаги, штаг-карнак, топенанты, струны реев и др.

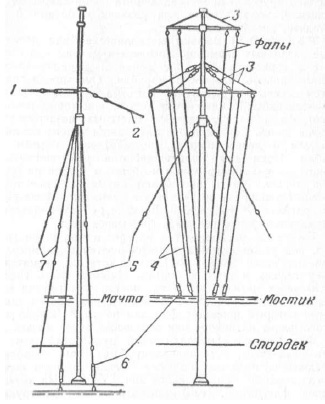

Рис. 1.28. Схема стоячего такелажа:
1 — штаг-карнак; 2 — фор-штаг; 3 — топенанты реев; 4 — струны рея; 5 — ванты; 6 — талрепы; 7 — бакштаги

Б а н т ы — снасти, которыми укрепляют мачты и стеньги, чтобы они не клонились, в сторону бортов. Верхние концы вант крепятся за обухи бугеля на топе мачты или стеньги; нижние концы — через винтовые талрепы к специальным обушкам (вант-путенсам), которые прикреплены к фальшборту, бортовой обшивке или палубе у бортов.

Ф о р - ш т а г и — снасти, расположенные в диаметральной плоскости корабля, которые не дают мачте и стеньге клониться к корме корабля.

Б а к ш т а г и — боковые снасти, идущие от топа мачты к борту несколько позади мачты и удерживающие совместно с вантами мачту в диаметральной плоскости корабля и не дающие ей клониться в сторону носа корабля.

Ш т а г - к а р н а к — горизонтальная снасть, заводимая между мачтами, которая удерживает мачту и стеньгу и не дает им клониться в сторону носа (кормы) корабля.

Т о п е н а н т ы и с т р у н ы р е е в служат для подвешивания и удержания реев в положении, перпендикулярном к диаметральной плоскости корабля.

Стоячий такелаж всегда выполняется из стального жесткого троса, имеющего большую прочность и малую гибкость.

Бегучий такелаж — снасти, находящиеся в движении и предназначенные для обслуживания и изменения положения частей рангоута, а также для подъема и спуска грузов, катеров, шлюпок, трапов, сигналов, парусов. К бегучему такелажу относятся: фалы (сигнальные и др.), лопаря талей, гордени, шлюпбакштаги, выстрел- брас, бурундук, оттяжки, шкоты и другие подвижные снасти. Для бегучего такелажа используются гибкие стальные и расти гельные тросы.
