3.9. Водолазные шланги и шланговые соединения

Водолазные шланги — гибкие толстостенные резино-тканевые трубки, служат для подачи в скафандр водолазу сжатого воздуха или других кислородсодержащих газовых смесей. Ими комплектуются снаряжение вентилируемое, инжекторно-регенеративное и некоторые типы снаряжения с открытой схемой дыхания. По способу изготовления шланги подразделяются на дорновые и бездорновые.

Шланги дорновые выпускаются способом накладывания внутреннего слоя сырой резины на металлический стержень — дорн. Поверх внутреннего слоя накладывают несколько тканевых прокладок с проволочной спиралью или без нее, затем наносят наружный слой резины, плотно обертывают тканевой лентой и вулканизируют. Основные технические данные дорновых шлангов приведены в табл. 3.12. Шланги типа I спиральные, типа II бесспиральные.

Длинномерные шланги (оплеточные) из свето- и маслостойкой резины изготовляются бездорновым способом. Поэтому их длина не ограничивается размером дорна. Основные технические данные бездорновых шлангов приведены в табл. 3.13.

Шланговые соединения предназначены для прочного и герметичного соединения отдельных колен водолазных шлангов между собой. Шланговые соединения изготовляются из цветного металла (латуни) и разделяются на разъемные и неразъемные.

Разъемное шланговое соединение с трубной резьбой 1/2" и 3/4" используется для шлангов с внутренним диаметром 8,5 и 14 мм. Соединение состоит из двух заершенных ниппелей, средника и двух накидных гаек с гранями под ключ 27 и 32 мм соответственно. Для соединения, устанавливаемого первым у скафандра, гайки имеют вместо граней выступы для ручной отдачи.

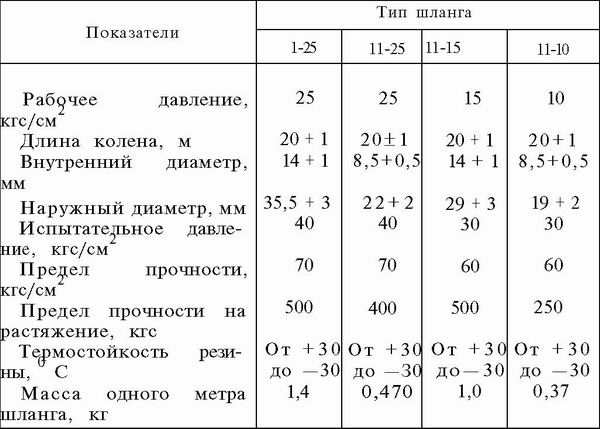

Таблица 3.12. Характеристика дорновых шлангов



Таблица 3.13. Характеристика длинномерных бездорновых шлангов



Неразъемное шланговое соединение используется для шлангов с внутренним диаметром 8,5; 12 и 19 мм, которые размещают на барабанах вьюшек. Соединение состоит из двустороннего заершенного ниппеля, обжимных колец и обжимной обоймы. Постановка такого соединения на водолазный шланг производится прессом с применением специальных обжимок. Основные технические данные шланговых соединений приведены в табл. 3.14.

Таблица 3.14. Характеристика шланговых соединений
