5.1. Контрольно-измерительные приборы

Контрольно-измерительные приборы предназначены для определения технических параметров водолазного снаряжения при проведении регламентных работ, замера давления газов в емкостях и трубопроводах газовых систем, определения состава газовых смесей, контроля качества химических поглотителей и регенеративных веществ, для ориентировки водолаза под водой и т. д.

Проверочно-контрольная установка ПКУ-1 предназначена для проверки всех параметров дыхательных аппаратов, травяще-предохранительных клапанов гидрокомбинезонов, инжекторно-регенеративных устройств снаряжений и др. Установка ПКУ-1 позволяет определять: герметичность полости низкого и высокого давления аппаратов; сопротивление дыханию системы аппарата; подачу (пропускную способность) ручного пускателя (байпаса); сопротивление и давление открытия травяще-предохранительных клапанов;

герметичность корпусов регенеративного патрона; герметичность прилегания клапанов вдоха и выдоха; установочное давление редуктора; начало открытия дыхательного автомата (автоматического байпаса); сопротивление дыхательного автомата; давление открытия предохранительного клапана редуктора; постоянную подачу и установочное давление редуктора; величину инжекции и сопротивление инжекторно-регенеративной системы снаряжений ГКС-Зм и ВКС-57.

Основные технические данные: пределы измерения расхода кислорода от 0,1 до 200 л/мин; пределы измерения давления и разряжения до 280 мм вод. ст.; пределы регулирования установочного давления редукторов аппаратов 0—18 кгс/см2; габариты: собственно установки в закрытом положении 280X245X135 мм; в открытом — 280X325X300 мм; ящика комплекта ЗИП в закрытом положении — 440X280 X180 мм; в открытом — 440X370 X Х370 мм; масса комплекта: собственно установки 6 кг, ящика ЗИП И кг.

Ремонтно-контрольная установка РКУ-2 (рис. 5.1) предназначена для проверки параметров воздушнобаллонных аппаратов АВМ-1м и АВМ-3, а также воздушных шланговых аппаратов ШАП-62.


Рис. 5.1. Ремонтно-контрольная установка РКУ-2: 1 — реометр; 2 — мановакуумметр; 3 — плата регулирующих устройств


Рис. 5.2. Реометр-манометр: 1 — тройник; 2 — калиброванное отверстие; 3, 4 — крепление шкалы; 5 — панель; 6 — шкала; 7 — U-об- разная трубка; 8 — резиновая трубка

Габариты установки 235X220X135 мм, масса около 5 кг. Габариты ящика с приспособлениями 235Х220Х Х120 мм, масса 3,3 кг.

Реометр-манометр (рис. 5.2) предназначен для измерения малых расходов и давления газа. Точность измерения ±2%. Пределы измерения величины расхода газа 0,5—3,0 л/мин, давления 1—30 мм вод. ст. Габариты 300Х X 150x510 мм; масса около 2 кг.

Газовый счетчик ГКФ предназначен для замера инжекции и расхода газов в снаряжениях ГКС-Зм и ВКС-57. Пропускная способность счетчика 6 м3 /ч; рабочее давление 300 мм вод. ст.; габариты 330X320X135 мм; масса 3,8 кг.

Газоанализатор Гемпеля (рис. 5.3) является простейшим газоанализирующим прибором объемного типа и служит для измерения концентрации кислорода в газовых смесях с точностью ±0,1%. Действие прибора основано на принципе поглощения из анализируемой газовой смеси кислорода поглотительным раствором и сравнения конечного объема этой смеси с начальным. Габариты 250Х100Х Х135 мм; масса около 1 кг.

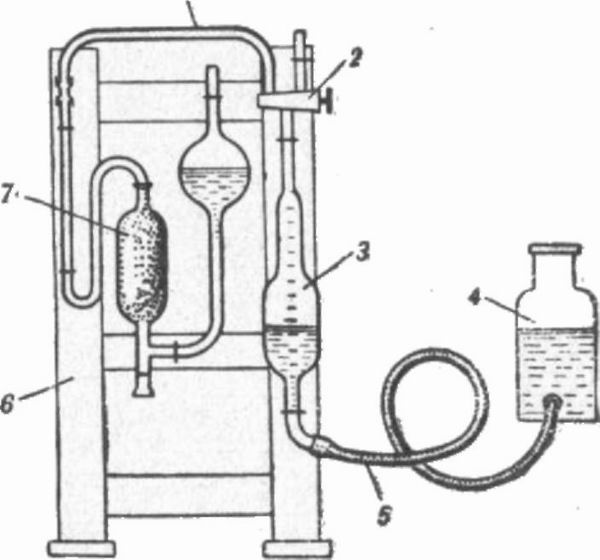

Рис. 5.3. Газоанализатор объемного содержания кислорода: 1 — соединительная трубка; 2 — трехходовой кран; 3 — мерительная бюретка; 4 — уравнительный сосуд; 5 — резиновая трубка; 6 — штатив; 7— поглотительный сосуд

Кальциметр (рис. 5.4) — газоанализирующий прибор объемного типа, служит для определения степени насыщенности и предельной поглотительной способности химического вещества ХПИ и регенеративного вещества. Метод определения основан на измерении объема углекислого газа, выделяемого из навески химического вещества раствором соляной кислоты.


Рис. 5.4. Кальциметр: 1 — трехходовой кран,- 2 — панель; 3 — градуированная бюретка; 4 — стеклянный цилиндр; 5 — резиновая трубка; 6 — склянка; 7— впаянная пробирка; 8 — уравнительный сосуд

Выделившийся углекислый газ собирается в градуированную бюретку, где с помощью сосуда с жидкостью определяют его объем. Габариты 360Х Х200Х120 мм; масса около 2,5 кг.

Водолазные манометры выпускаются по ГОСТ 5214—66 и предназначены для определения глубины погружения водолаза, а также для измерения давления воздуха, кислорода и газовых смесей в баллонах, трубопроводах и водолазных шлангах, в декомпрессионных камерах и других водолазных устройствах.

Рабочий предел измерения водолазных Манометров равен верхнему пределу измерения. Манометры изготовляются для работы в воздушной среде с температурой от 0 до + 30° С в брызгозащищенном варианте с устройством для опломбирования или клеймения, исключающем возможность доступа внутрь прибора без повреждения пломбы или клейма.

Основные технические данные водолазных манометров приведены в табл. 5.1.

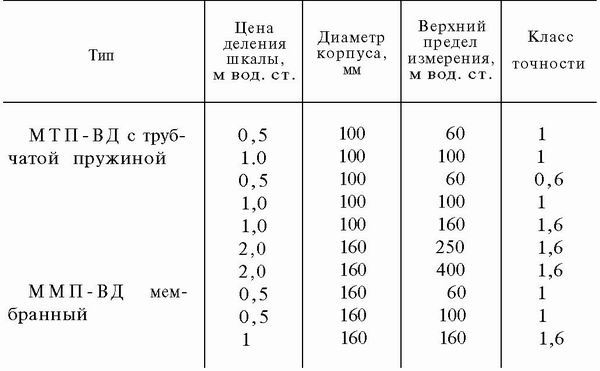

Таблица 5.1. Характеристика водолазных манометров



Кроме указанных манометров в водолазной практике применяются показывающие манометры с диаметром корпуса 60 мм и классом точности 2,5 и 4, со штуцером радиального и осевого расположения, выпускаемые по ГОСТ 8625—65, с верхними пределами измерения 1,0; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250 и 400 кгс/см2. рабочий предел измерения равен 2/3 от верхнего предела измерения. Присоединительные размеры резьбы водолазных и показывающих манометров с диаметром корпуса 60 и 100 мм — М12Х1,5, а с диаметром корпуса 160 мм — М20Х1Д

На всех манометрах, предназначенных для работы с кислородом, на циферблате имеется надпись «Кислород — маслоопасно». Гарантийный срок работы всех типов манометров в пределах указанного класса точности составляет один год со дня клеймения.

Наручные водолазные глубиномеры (указатели глубины) предназначены для определения глубины погружения водолаза в автономном снаряжении.

Глубиномер УГ представляет собой манометр, помещенный в герметичный корпус, со шкалой, отградуированной в м вод. ст. В качестве чувствительного элемента используется трубчатая пружина, полость которой сообщена с внешней средой. Пределы измерения от 0 до 25 м вод. ст.; габариты 68x60x28 мм; масса 0,22 кг.

Глубиномер Г-5 — манометр с упругим мембранным чувствительным элементом. Пределы измерения от 0 до 50 м вод. ст., основная допустимая погрешность показаний при температуре окружающей среды 20±5°С не превышает ±2,5% от верхнего предела измерения. Габариты 50X50X22 мм, масса 0,122 кг.

Наручные водолазные часы предназначены для определения водолазом под водой текущего времени.

Часы НВЧ имеют механизм карманных часов на 15 камнях, смонтированный в водонепроницаемом корпусе из нержавеющей стали. На черном матовом поясе циферблата светящейся массой нанесены 12 делений и цифры 2, 4, 6, 8, 10 и 12. Светящейся массой покрыты также стрелки часов. Рабочая глубина погружения часов до 30 м; габариты 60x60X19,8 мм; масса 0,26 кг.

Часы НВЧ-30 имеют механизм наручных часов с центральной секундной стрелкой. Часовой механизм заключен в водонепроницаемый корпус, рассчитанный на глубину погружения 300 м вод. ст. Часовая, минутная и секундная стрелки, а также пятиминутные деления шкалы имеют знаки из светосостава постоянного свечения. Часы имеют поворотный лимб (поворотное кольцо со шкалой), позволяющий отсчитывать время пребывания водолаза под водой. Корпус часов имеет ушки для ремня шириной 22 мм и толщиной 1,5 мм. Продолжительность хода часов от одной полной заводки пружины от 40 до 45 часов, габариты 38X Х42Х12,3 мм; масса 0,45 кг.


Рис. 5.5. Инструментальный ящик ИЯ-365 с набором инструмента: 1 — ящик; 2—напильники; 3 — комбинированный ключ; 4 — торцовый ключ; 5 — барашковый ключ; 6 — просечка 1/2; 7 — зубила; 8 — иллюминаторный ключ; 9 — ножовка по металлу; 10 — ключ нагнетательного клапана помпы; 11 — ножницы; 12 — молоток; 13 — топор; 14 — шлемовый ключ 36X27 мм; 15 — разводной ключ; 16 ножовочные полотна; 17 — отвертка малая; 18 — просечка 1/4; 19 — отвертка большая; 20 — шабер; 21 — плоскогубцы; 22 — острогубцы

Компас наручный магнитный КНМ предназначен для ориентировки под водой водолаза в автономном снаряжении. Корпус прибора рассчитан на глубину погружения 50 м вод. ст. Габариты 50X50X40 мм; масса 0,25 кг.
