8.1. Водолазные компрессоры

Водолазные компрессоры служат для обеспечения водолазов сжатым воздухом, газом или газовой смесью и подразделяются:

— по роду сжимаемых газов на воздушные, кислородные и гелиевые;

— по рабочему (конечному) давлению сжатия газов на компрессоры низкого давления (водолазные помпы) — до 5 кгс/см2, среднего давления — до 30 кгс/см2 и высокого давления — до 400 кгс/см2;

— по типу привода на ручные, с двигателем внутреннего сгорания и с электродвигателем.

Воздушные водолазные компрессоры (рис. 8.1—8.5) поршневые предназначены для сжатия атмосферного воздуха и подачи его на дыхание водолазу напрямую или посредством воздухохранителей (баллонов). Основные технические данные воздушных компрессоров, используемых в водолазной практике, приведены в табл. 8.1 и 8.2.

Кислородные компрессоры (дожимающие) (рис. 8.6 и 8.7) применяются в системах приготовления дыхательных газовых смесей для наполнения кислородом или дыхательными газовыми смесями с повышенным содержанием кислорода малолитражных баллонов водолазных аппаратов. При эксплуатации кислородных компрессоров во избежание пожара и взрыва следует строго выполнять правила по технике безопасности и инструкцию по эксплуатации. К обслуживанию компрессоров допускаются лица, сдавшие зачет на допуск по обслуживанию компрессора и обращению с баллонами и кислородом. Использование одного компрессора для перекачки кислорода и других газов не допускается. Все детали компрессора и инструмент должны быть обезжирены. Запрещается работать с компрессором в загрязнённом помещении и в замасленной одежде. В помещении работы компрессора не допускается использование неисправной электропроводки, открытого огня, курение, содержание легковоспламеняющихся материалов (топливо, масляная ветошь и т. п.).

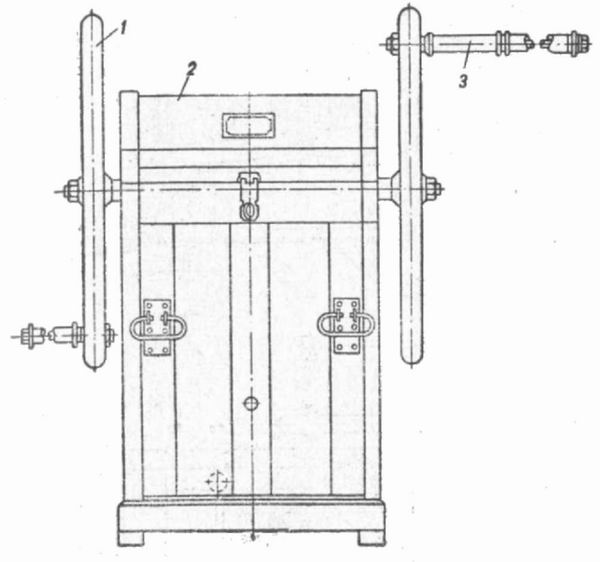

Рис. 8.1. Помпа ручная водолазная трехцилиндровая: 1 — маховик; 2- футляр; 3 — рукоятка

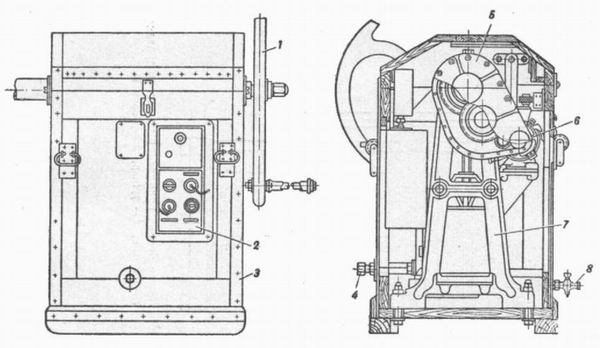

Рис. 8.2. Помпа водолазная трехцилиндровая с электроприводом: 1 — маховик ; 2 — щит управления; 3 — футляр; 4 — штуцер для водолазного шланга; 5 — редуктор, 6 — электродвигатель; 7 — рама; 8 — спускной кран


Рис. 8.3. Помпа водолазная облегченная ОВП: 1 — ресивер; 2 — крышка цилиндра с клапанами; 3 — крестовина; 4 — рычаг; 5 — корпус; 6 — рама; 7 — рукоятка съемная


Рис. 8.4. Электрокомпрессор «Старт-1» (без ограждения) : 1 — электродвигатель; 2 — компрессор


Рис. 8.5. Мотокомпрессор «Старт-2» (без ограждения) : 1 — бензиновый двигатель; 2 - компрессор

Таблица 8.1. Характеристика передвижных воздушных компрессоров



Таблица 8.2. Характеристика стационарных компрессоров



Основные технические данные различных марок кислородных компрессоров приведены в табл. 8.3.


Рис. 8.6. Кислородный компрессор КН-4: 1 — вентиль раздаточного коллектора; 2 — электродвигатель; 3 — пускатель; 4 — электрокабель; 5 — коллектор для присоединения транспортных баллонов

Гелиевые компрессоры (дожимающие) предназначены для наполнения гелием или гелиокислородной смесью малолитражных и транспортных баллонов. Гелиевые компрессоры устанавливаются в системах приготовления и подачи газовых смесей на спасательных судах и на береговых зарядовых станциях. Гелиевые компрессоры по конструкции имеют плунжерное или мембранное исполнение.

Наибольшее распространение в водолазной практике получил гелиевый плунжерный компрессор ГК-225 (рис. 8.8), основные технические данные которого приведены в табл. 8.4.


Рис. 8.7. Компрессор кислородный дожимающий КД-Зм: 1 — щит управления; 2 — штуцера для подсоединения транспортных баллонов; 3 — электродвигатель; 4 — клапаны наполнения малогабаритных баллонов

Таблица 8.3. Характеристика кислородных компрессоров



* В скобках указаны значения компрессоров КН2, КН-2П, КН-3, которые сняты с производства, но еще имеются в эксплуатации.


Рис. 8.8. Гелиевый компрессор ГК-225: 1-электродвигатель; 2 - соединительная муфта; 3 - компрессор ; 4 — холодильник

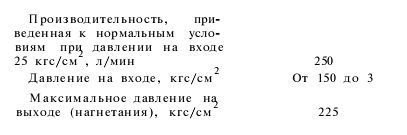

Таблица 8.4. Характеристика гелиевого компрессора ГК-225



Производительность дожимающих (кислородных и гелиевых) компрессоров VH в м3/мин, приведенная к нормальным условиям, является величиной переменной и зависит от давления рВК на входе, т. е. от давления в баллоне, из которого перекачивается газ. С достаточной для практики точностью производительность различных дожимающих компрессоров может быть определена из графика (рис. 8.9).


Рис. 8.9. График производительности дожимающих компрессоров в зависимости от давления на входе (в баллоне): 1— КН-4Р; 2 — КН-4; К.Н-4П; 3 —КД-Зм; 4 - ГК-225

Прокладочные материалы на газопроводах компрессоров должны обеспечивать надежное уплотнение в соединениях трубопроводов, штуцерах баллонов и компрессоров. При выполнении планово-предупредительных осмотров и ремонтов необходимо применять уплотнительные прокладки из материалов, указанных в инструкции по эксплуатации компрессора или в табл. 8.5.

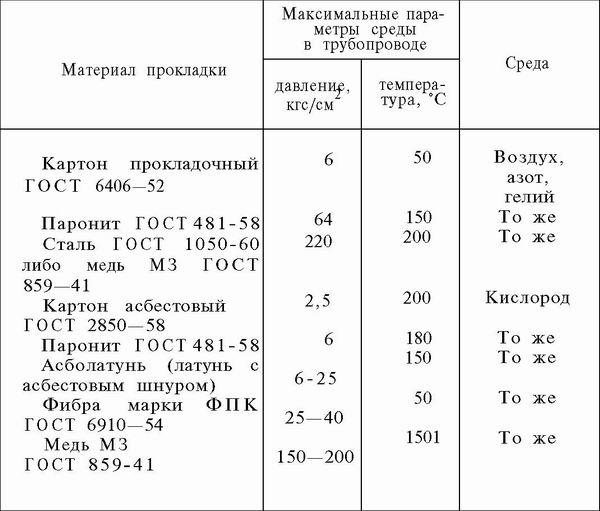

Таблица 8.5. Прокладочные материалы для уплотнения соединений трубопроводов компрессоров
