9.4. Средства наблюдения под водой

Для наблюдения за ходом подводных работ, визуального поиска и обследования подводных объектов, наведения водолазного колокола к месту работ, а также подводной фотосъемки используются специальные камеры. Технические данные наблюдательных камер приведены в табл. 9.7.

Наблюдательная камера НК-300 (рис. 9.19) представляет собой герметичный сосуд, рассчитанный на внешнее давление воды, и состоит из стального корпуса сварной конструкции с оборудованием и сбрасываемого аварийного балласта. Сверху корпус имеет люк со сферической крышкой, задраивающейся снаружи с помощью откидных болтов с гайками. Для наблюдения и фотографирования окружающей подводной обстановки в нижней и верхней полусферах, а также в крышке люка вмонтированы иллюминаторы, которые имеют легкосъемные предохранительные стекла, уменьшающие отпотевание иллюминаторов.

Камера оборудована телефоном, устройствами отдачи балласта и освобождения от подъемного троса и кабеля для аварийного всплытия. Наблюдатель размещается в камере на вращающемся седле. Для контроля за глубиной погружения в камере установлен манометрический глубиномер. Камера НК-300 имеет систему регенерации конвекционного типа, которая состоит из трех регенеративных коробок общей вместимостью 2,3 кг регенеративного вещества. Продолжительность действия системы 6 ч.

Наблюдательная камера «Галеацци» (рис. 9.20) конструктивно сходна с отечественной камерой НК-300 и имеет аналогичное назначение. В отличие от камеры НК-300 имеет принудительную систему регенерации. Восполнение кислорода обеспечивается из двух кислородных баллонов при постоянной подаче 3—4 л/мин. Наблюдательная камера «Галеацци» с глубиной погружения 600 м имеет автономную осветительную установку, размещаемую либо снизу камеры, либо сверху над ней. Осветительная установка включается наблюдателем из камеры.

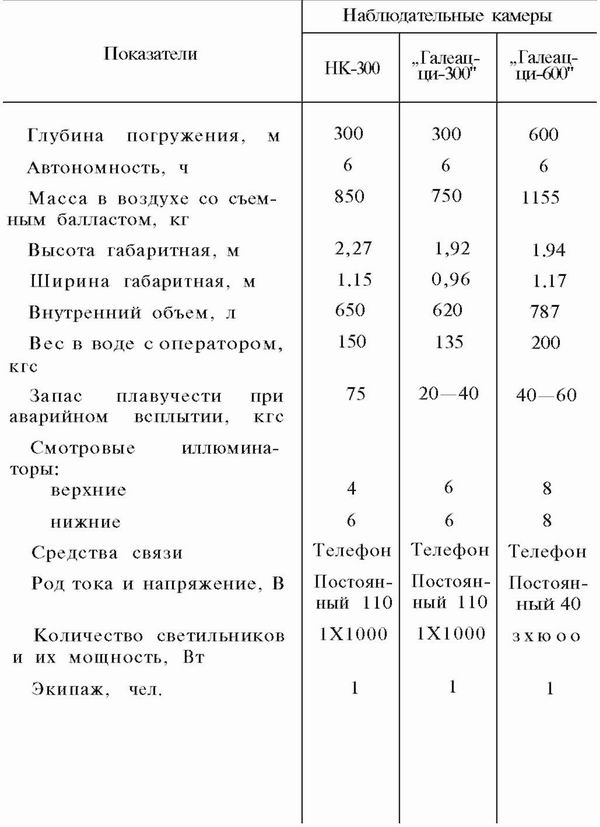

Таблица 9.7. Характеристика наблюдательных камер

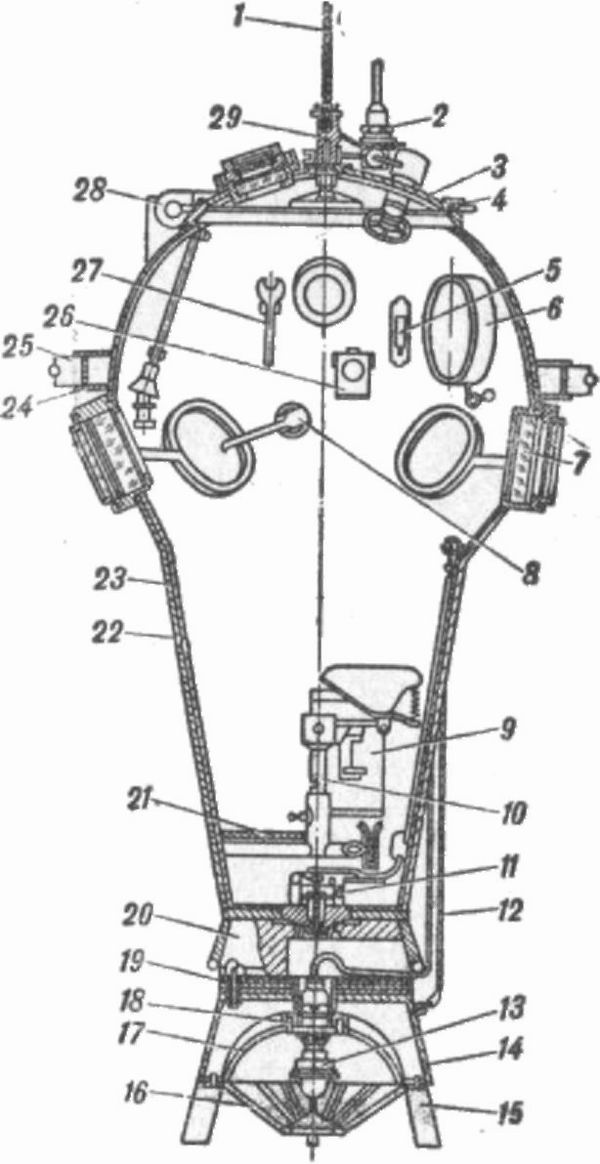

Рис. 9.19. Наблюдательная камера НК-300: 1— подъемный трос; 2 — штепсельный разъем кабеля; 3 — крышка люка; 4 —резиновая прокладка; 5 — термометр; 6 — глубиномер; 7 — иллюминатор; 8 — размыкающийся рым; 9 — регенеративная коробка; 10 — подъемная стойка седла; 11 — устройство отдачи аварийного балласта; 12 — трос аварийного балласта; 13 — светильник; 14 — ограждение светильника; 15 — нога; 16 — ограждение лампы; 17 — рефлектор; 18 — втулка рефлектора; 19—съемный балласт; 20 — чугунный балласт; 21 — коврик; 22 — корпус камеры; 23 — изоляция; 24 — стакан амортизатора; 25 — амортизатор; 26 — фонарь; 27 — рожковый ключ; 28 — петля крышки, 29 - устройство отдачи троса и среза кабеля

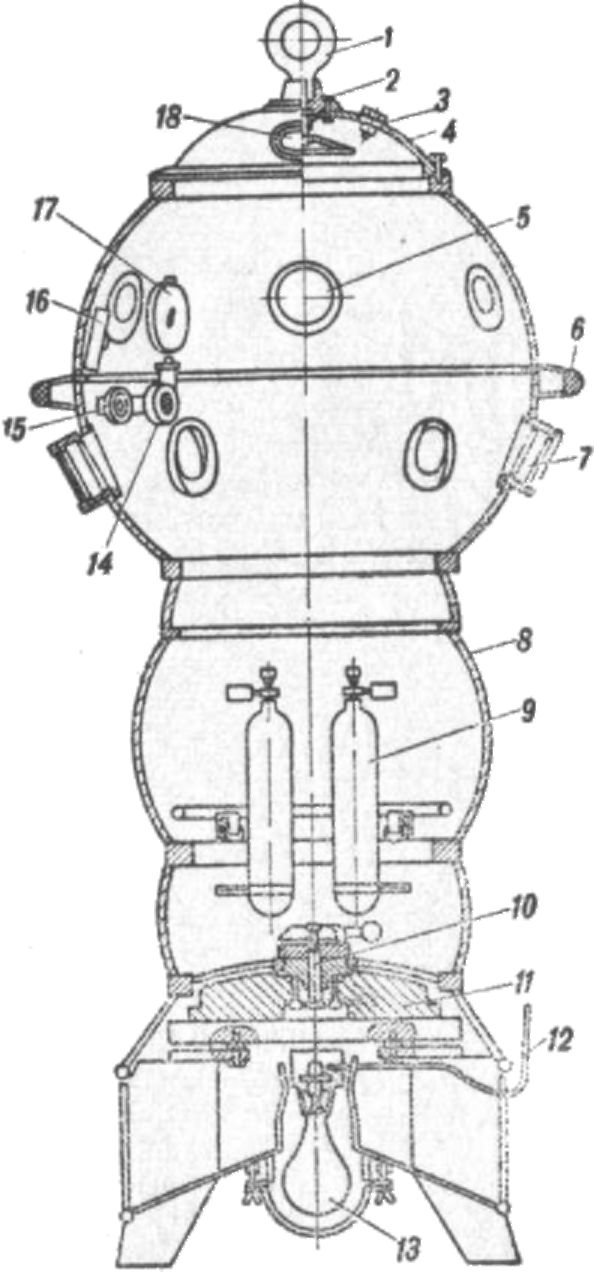

Рис. 9.20. Наблюдательная камера «Галеацци»: 1 — рым; 2 — устройство отдачи троса и среза кабеля; 3 — штуцер для телефонного ввода; 4 — крышка люка; 5 - верхний иллюминатор; 6 — резиновое привальное кольцо; 7 — нижний иллюминатор; 8 — корпус камеры; 9 — баллон кислородный с манометром; 10 — устройство отдачи аварийного балласта; 11 — аварийный балласт; 12 — кабель светильника; 13 — светильник; 14 — электровентилятор; 15—телефон- микрофон ; 16 — аккумуляторная батарея; 17 — коробка регенеративная рабочая; 18 — иллюминатор крышки люка
