9.5. Механический подводный инструмент

Для повышения производительности водолазного труда при выполнении различных работ под водой применяются специальные инструменты, для привода которых используется энергия сжатого воздуха или взрывчатых веществ. Сжатый воздух, необходимый для работы пневматического инструмента, подается по шлангу от компрессора или из баллонов. Выхлоп отработанного воздуха происходит в воду или через специальные шланги отводится на поверхность. Управление механическим инструментом осуществляется водолазом вручную под водой.

Пневматические сверлильные машины предназначены для сверления отверстий в металле (поршневые СМ-22Э и СМ-32Э, ротационные РС-22 и РС-32) и в дереве (поршневая СМРД-32Э). Основные технические данные сверлильных машин приведены в табл. 9.8.

Пневматические бурильные молотки
относятся к ударно-вращательным инструментам и предназначены для бурения шпуров в породах средней твердости при взрывных работах под водой. Разрушение породы осуществляется буром, вращающимся вокруг своей оси под действием поршня-ударника и специального поворотного механизма. Основные технические данные бурильных молотков приведены в табл. 9.9. Каждый бурильный молоток комплектуется набором буров.

Пневматические клепально-рубильные молотки используются для клепки и срубки заклепок, обрубки кромок и прорубки металлических листов. Основные технические данные клепально-рубильных молотков, применяющихся при работах под водой, приведены в табл. 9.10.

Пневматическая пила ППП предназначена для спиливания под водой свай и шпунтового ряда, перепиливания различных деревянных конструкций. Пила состоит из пневматического двигателя ротационного типа от сверлильной машины РС-32, обода, направляющего диска и режущей цепи.

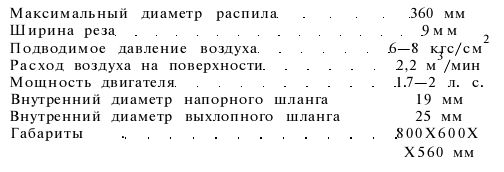

Характеристика пневматической пилы

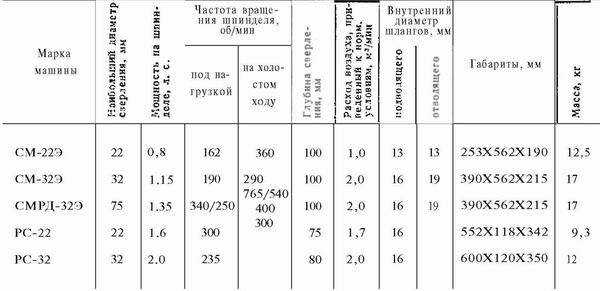

Таблица 9.8. Характеристика пневматических, сверлильных машин (при давлении воздуха 5 кгс/см2)



Примечание. В числителе указаны обороты правого вращения, в знаменателе — левого.

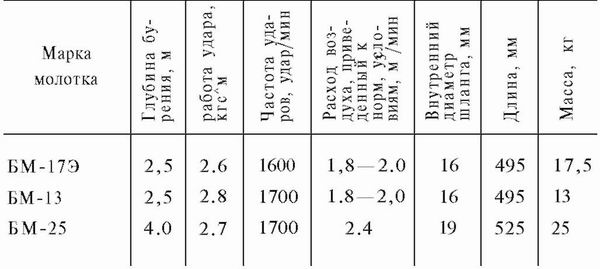

Таблица 9.9. Характеристика пневматических бурильных молотков



Таблица 9.10. Характеристика пневматических клепально-рубильных молотков



Дыропробивной пистолет (ПДП) относится к инструменту взрывного действия, использующему энергию пороховых газов. Назначение пистолета — пробивать под водой в стальной обшивке судна отверстия или забивать в нее шпильки с резьбой пол гайки.

В зависимости от номера (величины) порохового заряда патрона с пробойником или патрона со шпилькой можно пробивать отверстия или ставить шпильки диаметром 18 мм в стальных листах толщиной от 9 до 17 мм.

Габариты пистолета 700X200X200 мм, масса пистолета 13,5 кг; габариты укладочных ящиков: ящика № 1 — 850X290X170 мм, ящика № 2 — 540X300X130 мм, ящика № 3 — 700X340X170 мм, ящика № 4 — 680X290X170 мм, масса комплекта ПДП — 150 кг.
