§ 100. Судовые радиопеленгаторы

Радиопеленгатор — это радиоприемное устройство, предназначенное для определения направления на передающую станцию. Принцип действия радиопеленгатора базируется на свойстве направленности приемных антенн специальной конструкции. Антенны радиопеленгаторов имеют резко выраженные минимумы и максимумы силы приема. Ориентируя антенну соответствующим образом, можно получить, например, минимальную интенсивность принимаемых сигналов и таким образом определить направление (пеленг) на передающую радиостанцию.

Ориентиром для радиопеленгования может служить любая передающая радиостанция, если точно известно ее местоположение на карте. Однако использование радиовещательных станций затрудняется по причине неудачного их расположения, редкой подачей позывных радиостанции и перерывами в работе станции.

Радиопеленгатор состоит из трех основных частей: направленных антенн, радиоприемника и индикатора.

Рассмотрим простейший тип направленной антенны радиопеленгатора— рамочную антенну (рис. 139), представляющую собой несколько витков провода, выполненных в виде плоской рамки. Рамка может вращаться вокруг вертикальной оси 00'. К зажимам х и у подключается вход радиоприемного устройства. Предположим, что рамочная антенна находится в электромагнитном поле, создаваемой передающей станцией, находящейся в точке А. Пусть плоскость рамки составляет угол в с направлением на передающую радиостанцию. Результирующее напряжение на зажимах определяется по формуле


где


N — количество витков рамки;

S — площадь рамки;

Еm — напряженность электромагнитного поля в месте установки рамки.

Напряжение, возникающее на зажимах рамочной антенны, является функцией угла в, т. е. зависит от направления на передающую радиостанцию.

Если плоскость рамки перпендикулярна направлению на радиостанцию (угол в = 90°), то результирующее напряжение на зажимах рамки равно нулю.

При O = 0° (плоскость рамки совпадает с направлением на радиостанцию) напряжение Ump будет максимальным и сила приема наибольшей. Характеристика направленности рамочной антенны в полярных координатах имеет вид восьмерки (см. рис. 139).

Рамочная антенна может быть использована для радиопеленгования. Действительно, подключив рамку ко входу приемника и настроив его на частоту пеленгуемой станции, вращением рамки добиваются максимальной или минимальной силы приема и по положению рамки определяют направление на радиостанцию.


Рис. 139.

Большая точность пеленгования достигается при пеленговании по минимуму слышимости, поэтому при радиопеленговании на слух все радиопеленгаторы работают по методу определения направления минимальной интенсивности силы приема.

Однако пеленгование с помощью рамочной антенны невозможно, так как вследствие несимметричности всей схемы соединения рамки и приемника возникает так называемый антенный эффект рамки, который сглаживает минимум слышимости сигналов.

Для устранения вредного влияния антенного эффекта стремятся всю антенную цепь радиопеленгатора сделать более симметричной. Для этого заземляют среднюю точку рамки, а всю обмотку рамки, соединительный кабель всей схемы радиоприемника заключают в металлический экран. Для приема радиоволн в металлической трубке, экранирующей рамку, делают разрыв.

Для полной компенсации антенного эффекта используют специальную вертикальную антенну, с которой снимают напряжeние, равное по величине напряжению антенного эффекта, но противоположное по фазе.

Характеристика направленности рамочной антенны, как мы видели, имеет два минимума. Поэтому при пеленговании по минимуму направление определяется двузначно: кроме истинного направления получается также обратное, отличающееся от истинного на 180°.

Для устранения двузначности в схемах радиопеленгаторов используется кардиоидная характеристика направленности. Кардиоида имеет один минимум слышимости, по которому и определяется сторона при пеленговании.

Для получения кардиоидной характеристики направленности необходимо на вход приемника подать напряжение, возникающее в вертикальной антенне, и напряжение от рамки. Конструкция поворотной рамочной антенны несколько сложна, поэтому в последнее время на судах применяют радиопеленгаторы, имеющие неподвижные рамки. В этом случае вместо рамки вращают специальное устройство, называемое радиогониометром.

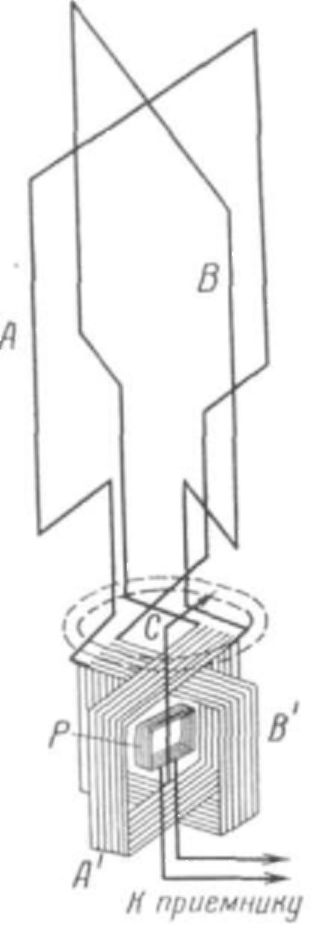

Рис. 140.

Схема гониометрического пеленгатора дана на рис. 140. Он состоит из трех катушек — двух неподвижных А' и В' (статорные), перпендикулярных друг другу, и одной Р (роторной), находящейся внутри статорных. Статорные катушки подключаются к двум взаимно перпендикулярным неподвижным рамочным антеннам. Концы обмотки роторной катушки присоединяют ко входу радиоприемника. На оси ротора гониометра укрепляют стрелку, которая указывает радиокурсовой угол на пеленгуемый радиомаяк.

Характеристика направленности роторной катушки гониометра совпадает с характеристикой направленности обычной поворотной рамки, а поэтому все рассуждения, сделанные для радиопеленгаторов с поворотной рамкой справедливы для гониометрического радиопеленгатора.

Сторону в гониометрических пеленгаторах определяют с помощью вертикальной ненаправленной вспомогательной антенны так же, как в пеленгаторах с поворотной рамкой.
