§ 102. Двухканальный визуальный радиопеленгатор с электроннолучевым индикатором

В последние годы на судах морского флота все большее применение находят двухканальные визуальные радиопеленгаторы с электроннолучевым индикатором (ДВРП).

Эти радиопеленгаторы позволяют производить пеленгование с более высокой степенью точности, обладают большей дальностью действия, представляется возможным также визуально оценить качество принятого сигнала (наличие помех, ночного и антенного эффектов и т. п.).

Принцип визуальной индикации радиопеленга состоит в следующем. Приходящая радиоволна индуктирует в продольной и поперечной рамках антенны напряжения Ulp и U2p, которые подаются на входы каналов усилителя и усиливаются до напряжений


где Um — амплитудное напряжение;

p — курсовой угол на радиомаяк;

k1, k2 — коэффициенты усиления каналов;

φ1 φ2 — углы сдвига фаз, возникающие в процессе усиления колебаний в приемнике.

Напряжения U1p и U2p подаются соответственно на вертикальные X—X и горизонтальные Y—Y отклоняющие пластины электроннолучевой трубки и создают между ними переменные электрические поля.

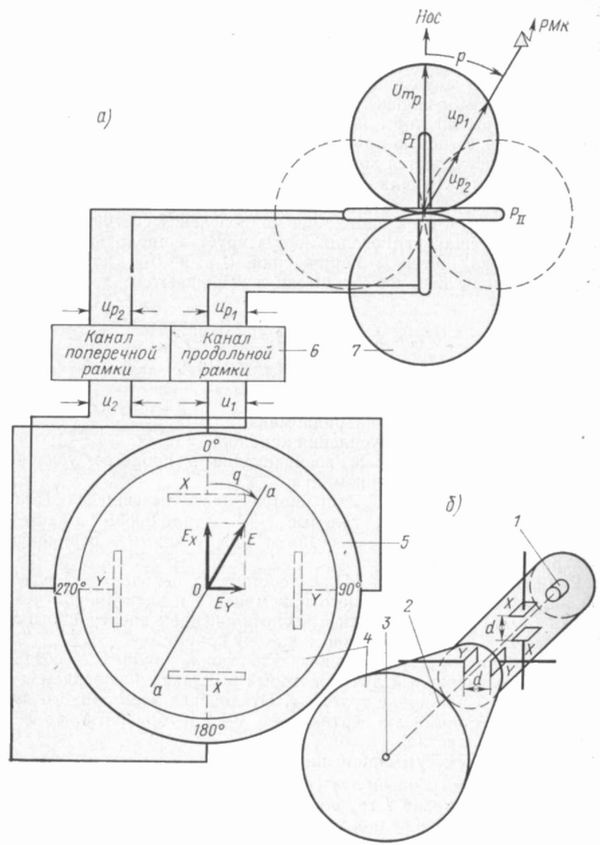

Радиопеленгатор (рис. 141, а) состоит из неподвижной рамочной антенны 7, двухканального приемника 6 и электроннолучевой трубки (ЭЛТ) с электростатическим отклонением электронного луча (рис. 141, б), подключаемой к выходу приемника.

В горловине ЭЛТ расположена электронная пушка 1, создающая узкий электронный луч 2, который вызывает появление светящейся точки 3 на экране трубки 4. Отклонение электронного луча производится с помощью вертикально X—X и горизонтально Y—У отклоняющих пластин.

Под действием суммарной напряженности электрического поля Е = Еx +Еy электронный луч совершает колебания в плоскости вектора E и на экране 4 трубки появляется светящаяся линия развертки, расположенная под углом q к линии 0 — 180° азимутального круга 5.

Угол q определится из прямоугольного треугольника ОЕXЕ:


Если k 1=k 2 и φ1 = φ2, то tg q = tgp, тогда q=p .


Рис. 141.

Следовательно, угол наклона q линии развертки равен курсовому углу р на радиомаяк.

В визуальных радиопеленгаторах предусмотрена балансировка каналов приемника по усилению и фазовому сдвигу.

Для определения стороны радиомаяка к каналу продольной рамки приемника дополнительно подключается вертикальная антенна.


Рис. 142.

В результате сложения диаграммы направленности продольной рамки (со) с диаграммой направленности вертикальной антенны (о) образуется новая диаграмма направленности в виде «улитки» Паскаля. Наблюдая за изменением длины линии развертки или направлением ее поворота можно определить сторону радиопеленга.

Примером рассмотренного двухканального визуального радиопеленгатора может служить радиопеленгатор ФГС-340, изготовляемый в ГДР.

Комплект прибора состоит из двухканального приемника с индикатором, блока питания, неподвижной рамочной антенны со штыревой антенной, сигнального прибора и ящика с запасными частями и инструментом. К комплекту придается техническое описание со схемами.

Двухканальный приемник с индикатором (рис. 142) состоит из металлического корпуса, внутри которого расположены два канала усиления, ЭЛТ и блок прослушивания. На переднюю панель выведены ручки управления, экран индикатора, шкала настройки, контрольный миллиамперметр с переключателем, динамик и гнезда для включения телефонов.

В индикаторном блоке смонтирован сельсин гирокомпаса, который разворачивает курсовую шкалу, расположенную вокруг экрана трубки. Перед включением прибора шкала согласуется с показаниями гирокомпаса. Кроме этого, имеется внутренняя шкала, разделенная на четыре сектора, для определения стороны пеленга и средняя неподвижная шкала — азимутальный круг с делениями от 0 до 360°.

Блок питания радиопеленгатора служит для выработки следующих напряжений:

накала ламп приемника +6,3 в;

постоянного стабилизированного +150 в;

постоянного анодного +250 в;

постоянного стабилизированного —70 в.

Неподвижная рамочная антенна состоит из двух взаимно перпендикулярных дюралевых рамок диаметром 1200 мм, внутри которых расположены по два витка обмотки. Штыревая антенна высотой 2,6 м крепится к этой антенне. Обе антенны соединяются с приемником коаксиальным кабелем.

Сигнальный прибор предназначен для блокировки судовых антенн при работе с радиопеленгатором.
