§ 11. Дальность видимости предметов

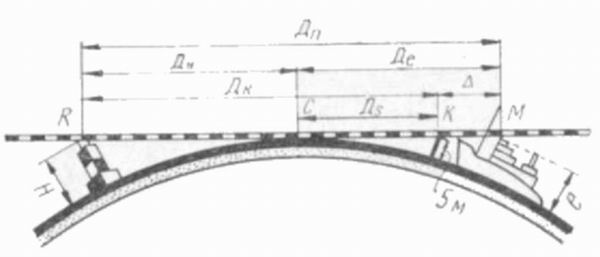

Каждый предмет имеет определенную высоту Н (рис. 11), поэтому дальность видимости предмета Дп—MR слагается из дальности видимого горизонта наблюдателя Де=Мc и дальности видимого горизонта предмета Дн=RС:



Рис. 11.

По формулам (9) и (10) H. Н. Струйским составлена номограмма (рис. 12), а.в МТ-63 приведена табл. 22-в «Дальность видимости предметов», рассчитанная по формуле (9).

Пример 11. Найти дальность видимости предмета высотой над уровнем моря H=26,5 м (86фут) при высоте глаза наблюдателя над уровнем моря е = 4,5 м (1 5 фут).

Решение.

1. По номограмме Струйского (рис. 12) па левой вертикальной шкале «Высота наблюдаемого предмета» отмечаем точку, соответствующую 26,5 м (86 фут), на правой вертикальной шкале «Высота глаза наблюдателя» отмечаем точку, соответствующую 4,5 м (15 фут); соединив отмеченные точки прямой линией, в месте пересечения последней со средней вертикальной шкалой «Дальность видимости» получаем ответ: Дn = 15,1 м.

2. По МТ-63 (табл. 22-в). Для е=4, 5 м и H=26, 5 м величина Дn = 15,1 м. Приводимая в навигационных пособиях и на морских картах дальность видимости маячных огней Дк—KR рассчитана для высоты глаза наблюдателя, равной 5 м. Если действительная высота глаза наблюдателя не равна 5 м, то к данной в пособиях дальности Дк необходимо прибавить поправку А = МС—КС— =Де—Д5 . Поправка является разностью между дальностями видимого горизонта с высоты еми 5 м и называется поправкой на высоту глаза наблюдателя:


Как видно из формулы (11), поправка на высоту глаза наблюдателя А может быть положительной (когда е> 5 м) или отрицательной (когда е < 5 м).

Итак, дальность видимости маячного огня определяется по формуле



Рис. 12.

Пример 12. Дальность видимости маяка, указанная на карте, Дк = 20,0 мили.

С какого расстояния увидит огонь наблюдатель, глаз которого находится на высоте е = 16 м.

Решение. 1) по формуле (11)


2) по табл. 22-а МЕ-63 А=Де — Д5 = 8,3—4,7 = 3,6 мили;

3) по формуле (12) Дп = (20,0+3,6) = 23,6 мили.

Пример 13. Дальность видимости маяка, указанная на карте, Дк = 26 миль.

С какого расстояния увидит огонь наблюдатель, находящийся на шлюпке (е=2, 0 м)

Решение. 1) по формуле (11)


2) по табл. 22-а МТ-63 А=Д — Д = 2,9 — 4,7 = —1,6 мили;

3) по формуле (12) Дп = 26,0—1,6 = 24,4 мили.

Дальность видимости предмета, рассчитанную по формулам (9) и (10), называют географической.


Рис. 13.

Дальность видимости маячного огня, или оптическая дальность видимости, зависит от силы источника света, системы маячного аппарата и цвета огня. В правильно построенном маяке она обычно совпадает с его географической дальностью.

В пасмурную погоду действительная дальность видимости может значительно отличаться от географической или оптической дальности.

В последнее время исследованиями установлено, что в условиях дневного плавания дальность видимости предметов точнее определяется по следующей формуле(1):


На рис. 13 приведена номограмма, рассчитанная по формуле (13). Пользование номограммой поясним на решении задачи с условиями примера 11.

Пример 14. Найти дальность видимости предмета высотой над уровнем моря Н = 26,5 м, при высоте глаза наблюдателя над уровнем моря е = 4,5 м.

Решение. 1 по формуле (13)


В примере, решенном по формуле (9) либо по номограмме Струйского, был получен результат Дn = 15,1, т. е. на две мили больше.

Уменьшенная дальность видимости предмета при расчете по формуле (13) связана с учтенной в этой формуле ограниченностью разрешающей способности человеческого глаза по вертикальному углу, равной 1'.

2) по номограмме (рис. 13): Д = 13,1 мили.

(1) См. Ф. Н. Красковский и В. В. Данило в (название работы здесь и Далее см. в списке литературы, в конце учебника).
