§ 24. Гномонические карты

При больших океанских переходах часто прибегают к плаванию по дуге большого круга — ортодромии. Прокладка ортодромии на карте меркаторской проекции — дело сложное, требующее трудоемких предварительных вычислений. В то же время существует такая картографическая проекция, на которой дуга большого круга, а также меридианы прокладываются в виде прямой линии. Карты, выполненные в такой проекции, называемой центральной (гномонической), широко используются в морском судовождении, несмотря на то, что проекция не конформна, локсодромия на ней выглядит в виде кривой линии и с такой карты очень трудно производить снятие расстояний.

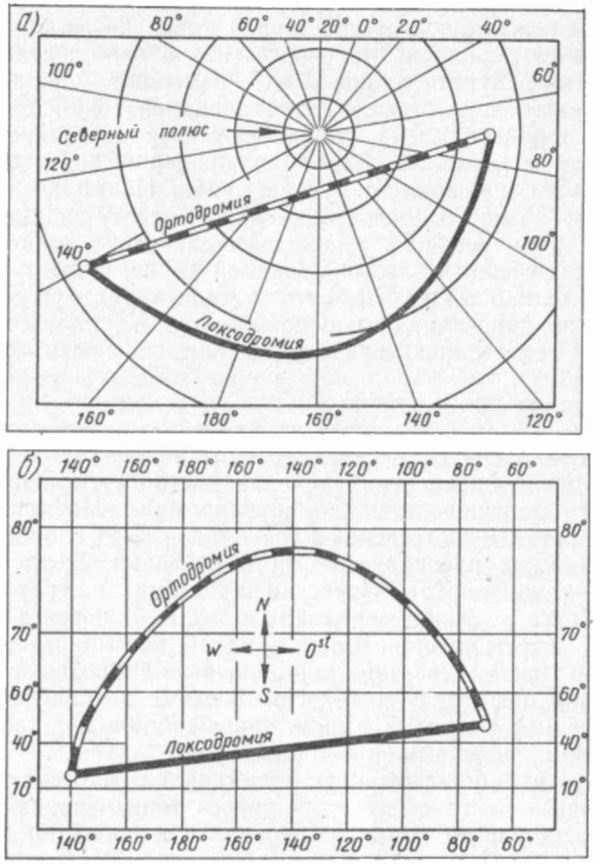

Известно, что большой круг есть кривая, плоскость которой проходит через центр сферы, т. е. через точку зрения, поэтому любая дуга большого круга на центральной проекции изобразится обязательно только в виде прямой линии. Карты в гномонической проекции используются для расчетов плавания в открытом море по дуге большого круга, т. е. для прокладки на них ортодромических курсов и пеленгов, изображающихся на таких картах в виде прямых линий. Наглядное представление об изображении ортодромии (точечная линия) и локсодромии (сплошная линия) на гномонической а и меркаторской б проекциях дает рис. 27.

Гномоническая проекция(1) — древнейшая из всех известных, принадлежит к одному из видов азимутальных (перспективных) проекций.

Гномоническая карта получается при проектировании земной поверхности на плоскость, касательную к ней, при условии, что глаз наблюдателя расположен в центре Земли.


Рис. 27.

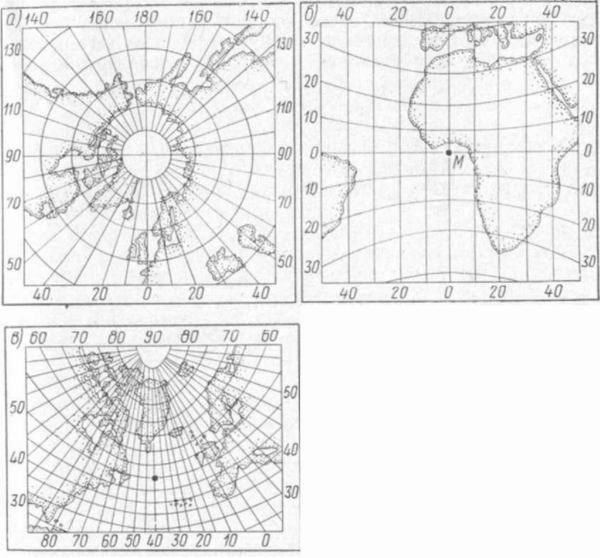

В зависимости от географического положения точки касания (центральной течки) гномонические проекции делят на три типа:

нормальной, прямой или полярной (рис. 28, а) называют проекцию, если центральная точка совпадает с одним из географических полюсов Земли;

поперечной или экваториальной (рис. 28, б) — если центральная точка находится на экваторе;

при горизонтальной или косой проекции (рис. 28, в) центральная точка находится между полюсами и экватором.

Наиболее употребительны карты в нормальной (полярной) гиомонической проекции. В этой проекции, в частности, составлены карты океанов и околополярных районов земной поверхности.


Рис. 28.

Карты в поперечной центральной проекции удобно использовать для изображений экваториальных областей звездного неба.

(1) Центральная (гномоническая) проекция была впервые использована для изображения поверхности Земли древнегреческим ученым Фалесом, жившим за 600 лет до н. э.
