4.4. Средства очистки воздуха

Для очистки воздуха от вредных примесей на воздушных компрессорах устанавливаются водомаслоотделители и специальные воздушные фильтры. Для более эффективной очистки воздуха от масла в компрессорах предусмотрены охлаждение воздуха и продувка между ступенями сжатия. Соблюдение периодичности межступенчатой продувки компрессоров, установленной эксплуатационной инструкцией, значительно повышает степень очистки воздуха от масла.

Воздушные фильтры устанавливаются на всасывающем трубопроводе компрессора для очистки воздуха от пыли и на нагнетательном трубопроводе для очистки воздуха от вредных примесей, полученных в результате разложения смазочного масла в цилиндрах компрессора.

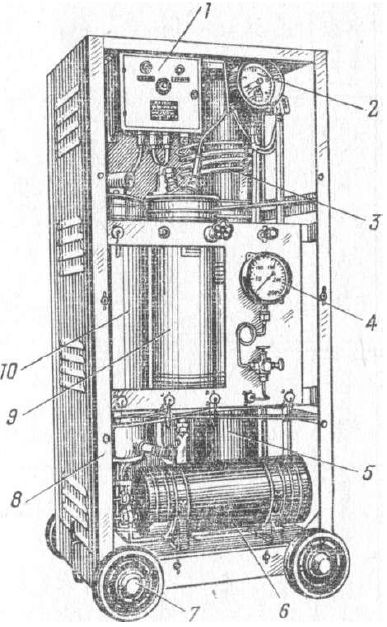

Рис. 4.5. Блок очистки воздушно-зарядовой установки ВЗУ-200: 1 — ящик управления и сигнализации; 2 — электротермометр; 3 — воздушный холодильник; 4 — воздушный манометр; 5 — воздушный ресивер емкостью 40 л; 6 — воздухоподогреватель; 7 — каток; 8 — рама; 9 — гопкалитовый патрон; 10 — фильтр ФВД-200

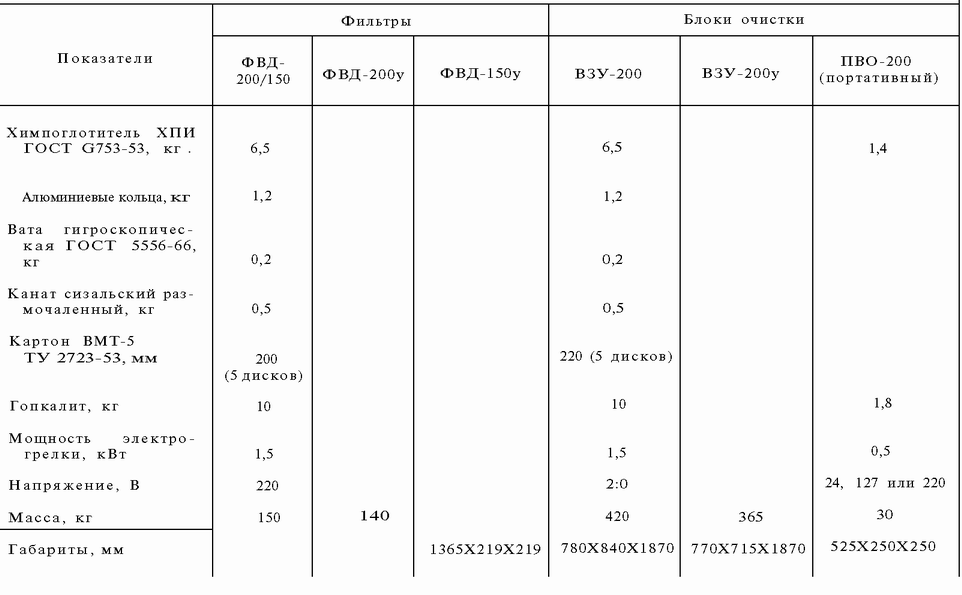

Таблица 4.6. Характеристики фильтров и блоков очистки воздуха





Принципиальная схема очистки воздуха компрессоров «Старт-1» и «Старт-2» приведена на рис. 4.6. В состав шихты фильтра конечной очистки входят: химпоглотитель ХПИ, гигроскопическая вата и картон ВМТ-5.

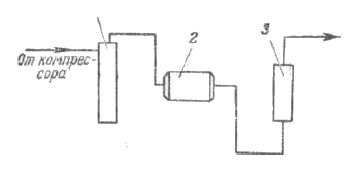

Рис. 4.6. Схема очистки воздуха компрессоров «Старт-1» и «Старт-2 1 — водомаслоотделитель; 2 — гопкалитовый патрон; 3 — фильтр конечной очистки

Принципиальная схема блока очистки воздуха установки ВЗУ-200 приведена на рис. 4.7, а установки ВЗУ-200у — на рис. 4.8. Технические данные некоторых фильтров и блоков очистки воздуха приведены в табл. 4.6.
