4.5. Зарядка баллонов воздухом

Баллоны наполняют воздухом в специально оборудованных помещениях (вдали от жилых строений) или на открытом воздухе в местах, удаленных от жилых и служебных помещений. При зарядке баллонов не допускается скопление людей. Заряжать баллоны разрешается лицам, изучившим зарядовые устройства, правила их использования и меры безопасности, сдавшим экзамены и получившим допуск на эти работы.

Системы и зарядовые установки должны быть в исправном состоянии. Необходимо иметь разрешение инспектирующих организаций на их эксплуатацию. Запрещается заряжать баллоны воздухом:

— при нарушении плотности соединений воздушных систем;

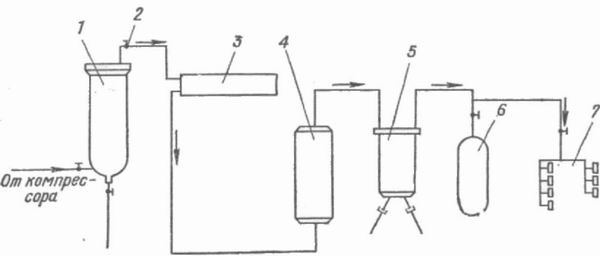

Рис. 4.7. Схема блока очистки воздушно-зарядовой установки ВЗУ-200: 1 — фильтр ФВД-200; 2 — запорный вентиль; 3 — воздухоподогреватель; 4 — гопкалитовый патрон; 5 — холодильник; 6 — ресивер; 7 — коллектор наполнения баллонов

— при неисправности воздушных манометров или истечении сроков их поверий (воздушные манометры должны ежегодно поверяться контрольно-измерительными органами и иметь пломбу);

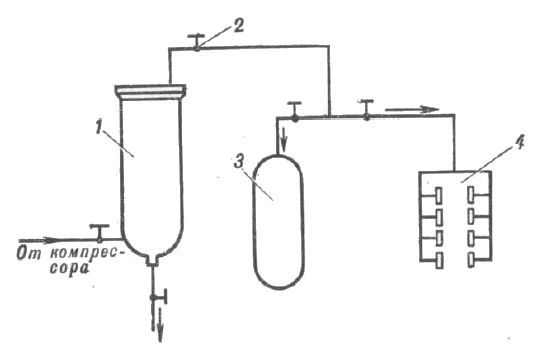

Рис. 4.8. Схема блока очистки воздушно-зарядовой установки ВЗУ-200у: 1 — фильтр ФВД-200у; 2 — запорный клапан; 3 — ресивер; 4 — коллектор (щит зарядный) наполнения баллонов

— при истечении сроков очередных гидравлических испытаний воздушных баллонов;

— при неисправности предохранительных клапанов воздушной системы зарядовой установки.

Зарядка малолитражных баллонов производится по схемам, приведенным на рис. 4.9...4.12. Если конечное давление воздушного компрессора больше допустимого рабочего давления заполняемых воздушных баллонов, на воздухопроводе от компрессора к баллону следует установить предохранительный клапан на предельное давление, равное рабочему давлению баллона.

Число малолитражных баллонов, которые могут быть наполнены воздухом от транспортного баллона с использованием дожимающего компрессора (см. схему рис. 4.12), указано в табл. 4.7.

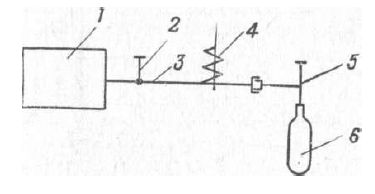

Рис. 4.9. Схема зарядки одного баллона: 1 — компрессор с фильтром; 2 — вентиль; 8 — магистраль; 4 —-.предохранительный клапан; 5 — запорный вентиль баллона: 6 — баллон


Рис. 4.10. Схема одновременной зарядки группы баллонов: 1 — компрессор с фильтром; 2 — вентиль; 3 — магистраль; 4 — предохранительный клапан; 5 — запорный вентиль баллона; 6 — баллоны; 7 — коллектор с манометром

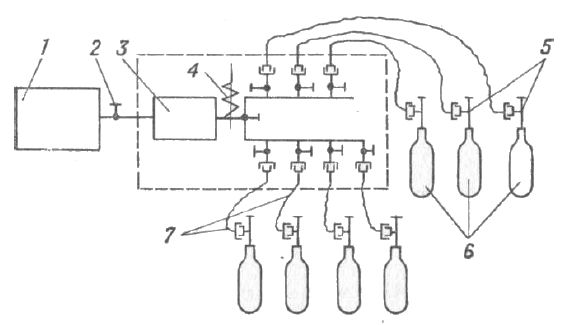

Рис. 4.11. Схема зарядки баллонов от воздушно-зарядовой установки: 1 — блок компрессора; 2 — вентиль; 3 — блок очистки; 4 — предохранительный клапан; 5 — запорные вентили баллонов: 6 — баллоны; 7 — зарядовые трубки

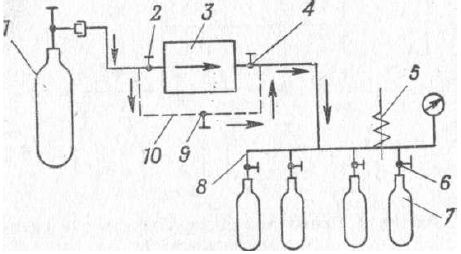

Рис. 4.12. Схема зарядки баллонов с использованием дожимающего компрессора: 1 — транспортный баллон; 2 — входной вентиль; 3 — дожимающий компрессор; 4 — выходной вентиль; 5 — предохранительный клапан; 6 — запорный вентиль баллона; 7 — заряжаемый баллон; 8 — коллектор; 9 — перепускной вентиль; 10 — перепускная магистраль

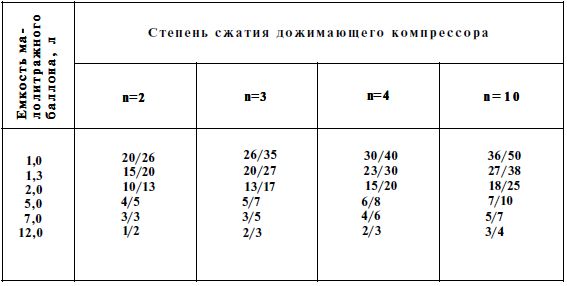

Таблица 4.7. Число малолитражных баллонов, которые могут быть заряжены до давления 150 кгс/см² от одного транспортного баллона емкостью 49 л (по схеме на рис. 4.12)



Примечание. Цифры в числителе обозначают число малолитражных баллонов, заполняемых от транспортного баллона емкостью 40 л при начальном давлении в нем 150 кгс/см², цифры а знаменателе — при давлении 200 кгс/см².
