4.8. Запас воздуха в баллонах и время действия аппарата

Рабочий запас свободного воздуха в литрах в баллонах аппарата


где Vб — общая (суммарная) емкость баллонов аппарата, л;

r — коэффициент температурной поправки (по табл. 4. 9);

pб — давление в баллонах аппарата перед спуском, кгс/см²;

pо — остаточное (резервное) давление в баллонах аппарата, при котором срабатывает указатель минимального давления, кгс/см².

Время действия аппарата или допустимое время пребывания пловца-под водника под водой в мин.


где Q — расход свободного воздуха пловцом-подводником на глубине спуска, л/мин;

q — легочная вентиляция пловца-подводника, л/мин;

рa — абсолютное давление воздуха на глубине погружения, определяемое по формуле (1.1)» кгс/см².

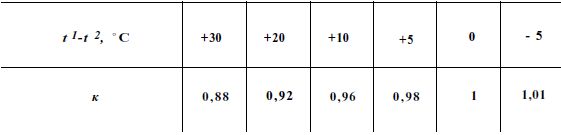

Таблица 4.9. Коэффициент температурной поправки



Примечания: 1. Коэффициент k = (t2 + 273)/(t1 + 273) учитывает изменение давления в баллонах аппарата в зависимости от изменения температуры воздуха в них, когда они находятся на поверхности и в воде. Предполагается, что воздух в баллонах приобретает температуру окружающей среды, т. е. перед спуском температура воздуха в баллонах сравнивается с температурой наружного воздуха на поверхности t1, а при спуске — с температурой воды на глубине t2.

2. Разность температур на поверхности и в воде имеет знак « + » , когда t1 > t2 (летом), и знак «—», когда t1 < t2 (зимой).


Легочная вентиляция — индивидуальный показатель пловца-подводника, который зависит от его физиологических данных, тренированности и интенсивности работы. В среднем при расчетах принимают для легкой работы q = 20 л/мин, для умеренной — q = 30 л/мин и для тяжелой — q = 5 0 л/мин.

Для спусков в пресной воде по (1.2) средний расход воздуха Q ~ q ( l + 0,1 H ) приведен в табл. 4.10.

Пример 4.5. Предстоит спуск в гидрозащитной одежде для выполнения умеренной работы на глубине 10 м в аппарате АВМ-7. Давление воздуха в баллонах 180 кгс/см² по манометру. Указатель минимального давления срабатывает при давлении 40 кгс/см². Температура воздуха на поверхности 25° С, температура воды на глубине 15° С. Определить допустимое время пребывания пловца- подводника под водой с учетом изменения температуры воздуха в баллонах и без учета.

Решение. По табл. 2.1 находим для аппарата АВМ-7 Vб = 14 л, по табл. 4.9 — r = 0,96, по табл. 4.10 — Q = 60 л/мин. Допустимое время пребывания под водой с учетом температурной поправки по (4.4)


Без учета температурной поправки, т.е. при к = 1


В связи с тем что температура воздуха в баллонах аппарата в воде понизилась на 10° С, Давление в баллонах упало на 180—0,96*180 ~ 7 кгс/см², что привело к снижению допустимого времени пребывания пловца-подводника под водой на 2 мин.

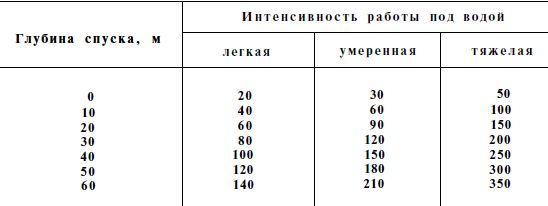

Таблица 4.10. Средний расход свободного воздуха (в л/мин)пловцом-подводником



Примечание. В холодной воде при спусках без гидрозащитной одежды средний расход воздуха необходимо увеличивать в 1,5...2 раза.
