5.1. Ремонтно-контрольная установка РКУ-2

Ремонтно-контрольная установка РКУ-2 (рис. 5.1) предназначена для ремонта и проверки воздушно-дыхательных аппаратов типа АВМ.


Рис. 5.1. Ремонтно-контрольная установка РКУ-2: 1 — реометр; 2 — мановакуумметр; 3 - регулирующие устройства

В комплект входят: установка, ящик с приспособлениями, описание, инструкция по эксплуатации установки и паспорт. Габариты установки 235X Х220Х135 мм. Масса около 5 кг. Габариты ящика с приспособлениями 235X220X120 мм. Масса ящика с приcпособлениями 3,3 кг. Установка РКУ-2 должна храниться в сухом проветриваемом помещении вдали от нагревательных приборов.

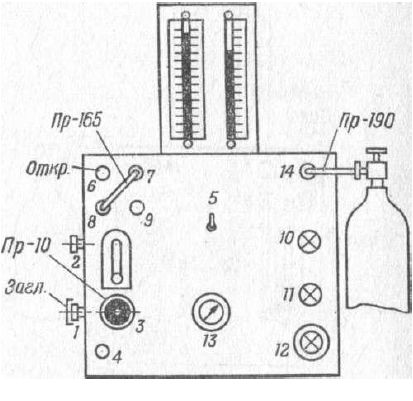

Рис. 5.2. Схема проверки герметичности установки

Установка состоит из следующих узлов:

— реометра с двумя шкалами для измерения расхода воздуха от 40 до 100 л/мин и от 0,1 до 0,7 л/мин (каждой шкале соответствует своя дюза);

— мановакуумметр а для измерения давления и разрежения в пределах от 0 до ПО мм вод. ст. (1,1 кПа) и регулирующих устройств с манометром 25/15 кгс/см² (2,5/1,5 МПа);

— панели, на которой смонтированы приборы и арматура.

Перед началом работы проверяют герметичность установки при избыточном давлении, для чего;

— собирают схему (рис. 5.2);

— закрывают вентили 10, 11 и редуктор 12;

— открывают клапан 5;

— устанавливают дюзу 1;

— открывают вентиль баллона установки;

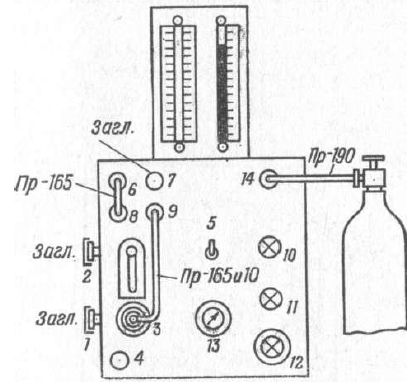

Рис. 5.3. Схема проверки правильности показаний реометра

— создают редуктором 12 давление 2 ... 3 кгс/см7sup2; по манометру 13;

— создают вентилем 10 давление 100 мм вод. ст. по мановакуумметру;

— закрывают клапан 5, а затем вентиль 10.

Результат положителен, если падение уровня жидкости в мановакуумметре не превышает 10 делений за 30 с.

Примечание. По окончании проверки в первую очередь открывают клапан 5.

Затем проверяют правильность показаний реометра, для чего:

— собирают схему (рис. 5.3);

- устанавливают дюзу 2;

- совмещают отметки «0» на шкалах с уровнем жидкости в трубке;

- навертывают контрольную дюзу 2 на замок-переходник Пр-10, установленный на штуцере 3;

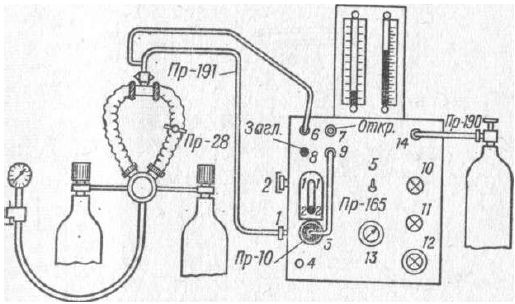

Рис. 5.4. Схема проверки герметичности полости низкого давления аппарата при избыточном давлении

— закрывают вентили 10, 11 и редуктор 12;

— открывают вентиль баллона установки;

— создают редуктором 12 давление 2...3 кгс/см² по манометру 13;

— создают вентилем 11 разрежение 100 мм вод. ст. по мановакуумметру и снимают показания реометра.

Результат положителен, если уровень жидкости не выходит за пределы красной вертикальной черты на шкале реометра.

Примечание. Использовать контрольные дюзы с других установок запрещается.

Проверка герметичности полости низкого давления аппарата при избыточном давле нии:

— собирают схему (рис. 5.4);

— пережимают зажимом шланг выдоха Пр-28;

— закрывают вентили 10, 11 и редуктор 12;

- устанавливают дюзу 2;

— открывают клапан 5;

— закрывают вентили баллонов аппарата;

— открывают вентиль воздушного баллона установки;

— создают редуктором 12 давление 2...3 кгс/см² по манометру 13;

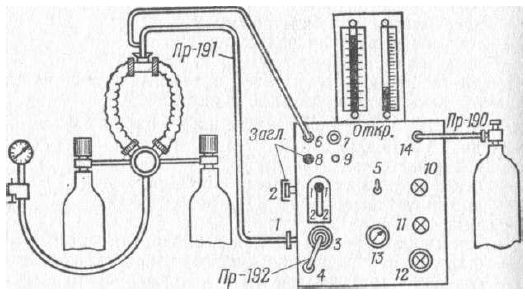

Рис. 5.5. Схема проверки герметичности полости низкого давления аппарата при разрежении

— создают вентилем 10 давление 100 мм вод. ст. по мановакуумметру и, поддерживая его в системе, наблюдают за показаниями реометра (по второй шкале).

Результат положителен, если утечка воздуха из аппарата не превышает 0,25±0,05 л/мин.

Проверка герметичности полости низкого давления аппарата при разрежении:

— собирают схему (рис. 5.5);

— закрывают вентили 10, 11 и редуктор 12;

— устанавливают дюзу 2;

— закрывают вентили баллонов аппарата;

— открывают вентиль воздушного баллона установки;

— создают редуктором 12 давление 2...3 кгс/см² по манометру 13;

— создают вентилем 11 разрежение 100 мм вод. ст. по мановакуумметру и наблюдают за показаниями реометра (по второй шкале).

Результат положителен, если подсос воздуха в аппарат не превышает 0,25±0,05 л/мин.

Проверка герметичности полости высокого давления аппарата: — наполняют баллоны воздухом до давления 130... 150 кгс/см²;

— пережимают загубник зажимом;

— открывают вентили баллонов;

— погружают аппарат в воду.

Результат положителен, если в течение 1 мин не наблюдается выделения пузырьков воздуха.

Проверка сопротивления аппарата дыханию (на вдохе ) :

— собирают схему (см. рис. 5.5);

— пережимают шланг выдоха зажимом;

— закрывают вентили 10, 11 и редуктор 12;

— устанавливают дюзу 1;

— открывают вентили баллонов аппарата;

— открывают вентиль воздушного баллона установки;

— создают редуктором 12 давление 8... 10 кгс/см² по манометру 13;

— создают вентилем 11 поток 90 л/мин по реометру (первая шкала) и снимают показания мановакуумметра.

Результат проверки положителен, если сопротивление, вдоху не превышает величины, указанной в паспорте данного типа аппарата (примерно 40...50 мм вод. ст.).

Проверка сопротивления аппарата дыханию (на выдохе):

— собирают схему (рис 5.6);

— закрывают вентили 10, 11 и редуктор 12;

— закрывают вентили баллонов аппарата;

— устанавливают дюзу 1;

— открывают вентиль воздушного баллона установки;

— создают редуктором 12 поток 90 л/мин по реометру (первая шкала) и снимают показания мановакуумметра.

Результат проверки положителен, если сопротивление выдоху не превышает величины, указанной в паспорте данного типа аппарата (примерно 40...60 мм вод. ст.).

Проверка герметичности клапана легочного автомата:

— шланг выдоха пережимают зажимом;

— открывают вентили баллонов;

— на загубник наносят мыльную пленку.

Результат положителен, если мыльная пленка не растягивается.

Проверка срабатывания предохранительного клапана аппарата:

— собирают схему (рис. 5.7);

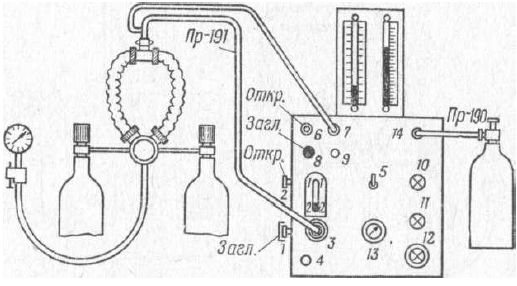

Рис. 5.6. Схема проверки сопротивления аппарата дыханию (на выдохе)

— открывают вентиль баллона установки;

— наносят мыльную пленку на предохранительный клапан;

— создают редуктором 12 давление 10... 17 кгс/см² по манометру 13;

— давление срабатывания предохранительного клапана определяют по растягиванию мыльной пленки.

Результат положителен, если клапан срабатывает при давлении 10... 17 кгс/см².

Проверка установочного давления редуктора:

— собирают схему (рис. 5.8), предварительно сняв заглушку со штуцера дыхательного автомата;

— открывают вентиль баллона аппарата и снимают показания манометра 13.

Давление должно находиться в пределах, указанных в паспорте для данного типа аппарата.

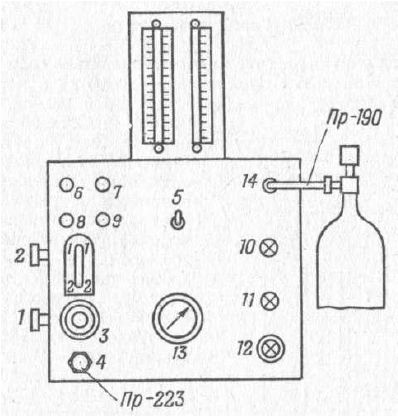

Рис. 5.7. Схема проверки срабатывания предохранительного клапана аппарата

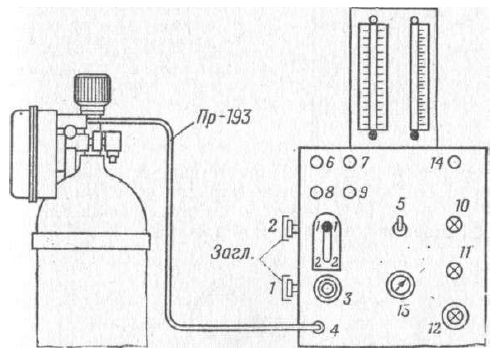

Рис. 5.8. Схема проверки установочного давления редуктора
