ПРИЛОЖЕНИЕ 6

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ, ПРИМЕНЯЕМЫЕ НА ФАКСИМИЛЬНЫХ ЛЕДОВЫХ КАРТАХ

Ледовые карты Канады На ледовых картах районов Гудзонова залива и на подходах к нему

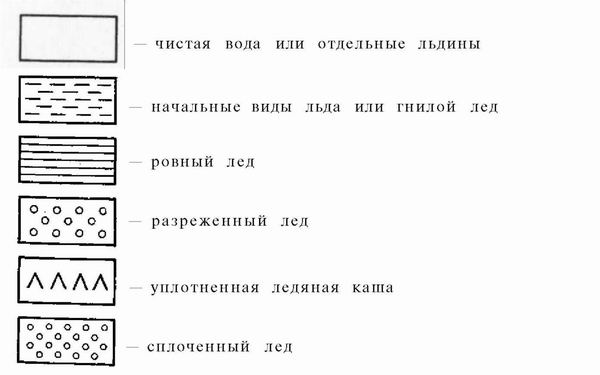

Характеристика поверхности льда



Толщина льда или снега на льду



Заснеженность льда

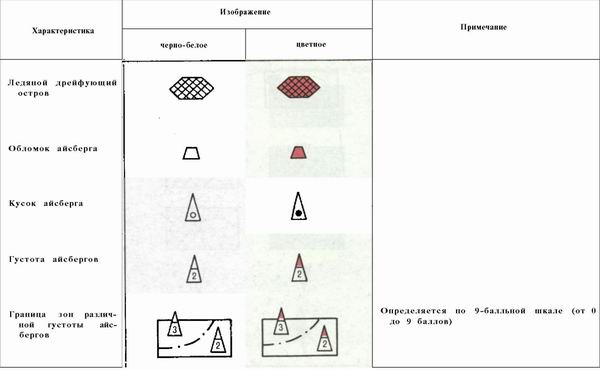

Характеристика льда материкового происхождения

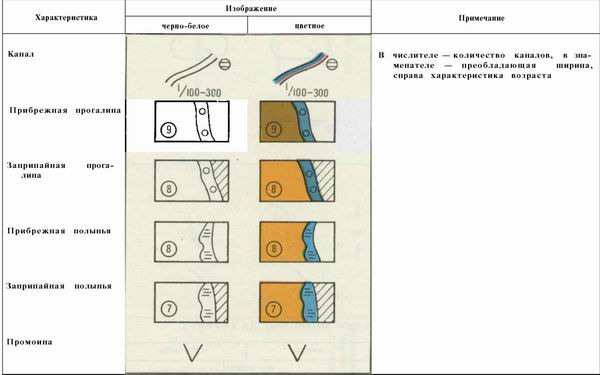

Характеристика водного пространства во льду

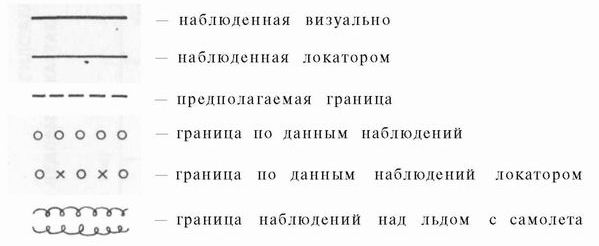

Граница льда

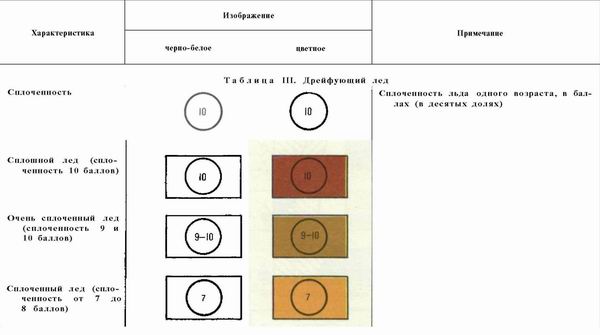

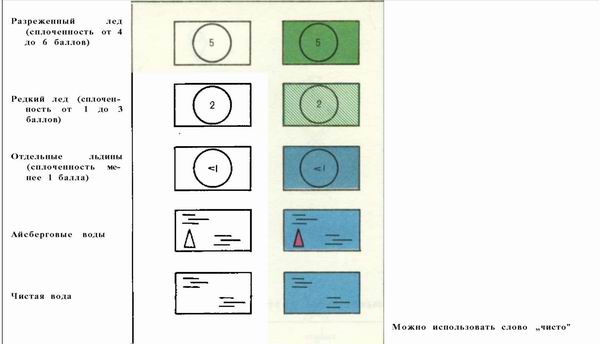

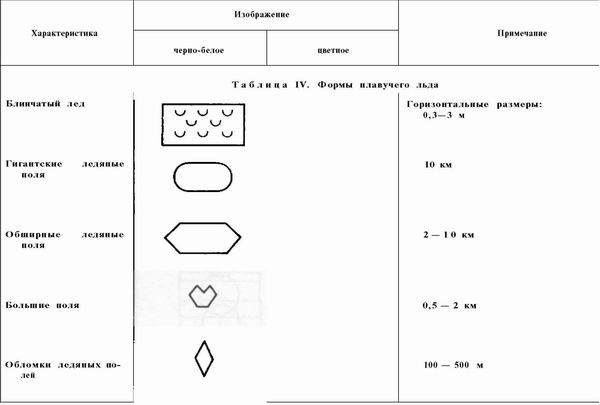

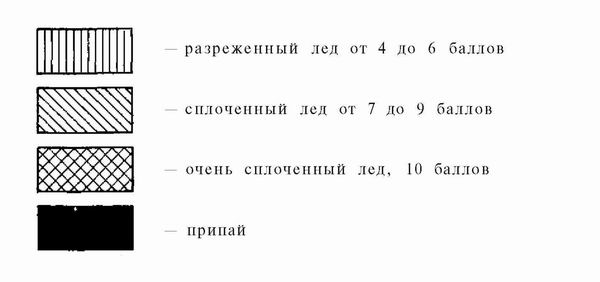

Обозначение сплоченности, размера и возраста льда



ОБОЗНАЧЕНИ ЯНА ЛЕДОВЫ Х КАРТАХ РАЙОНА БОЛЬШОЙ НЬЮФАУНДЛЕНДСКОЙ БАНКИ И ПРИЛЕГАЮЩИХ РАЙОНОВ (ДО 54° С. Ш.)

Общая сплоченность



Цветное изображение возраста льда на картах


Зеленый цвет —более 60% площади покрыто молодым льдом и начальными видами льда

Черный цвет —40% или более видимой площади покрыто зимним льдом (однолетним) или в комбинации однолетнего с двухлетним

Красный цвет —40% и более видимой площади покрыто полярным (двухлетним) льдом

Характеристика поверхности льда

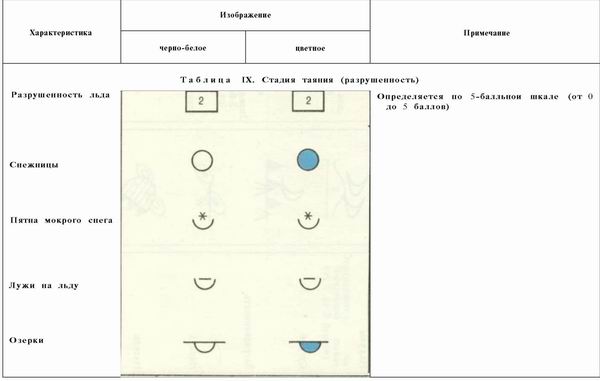

Стадии разрушенности льда



Пространство частой води среди льда

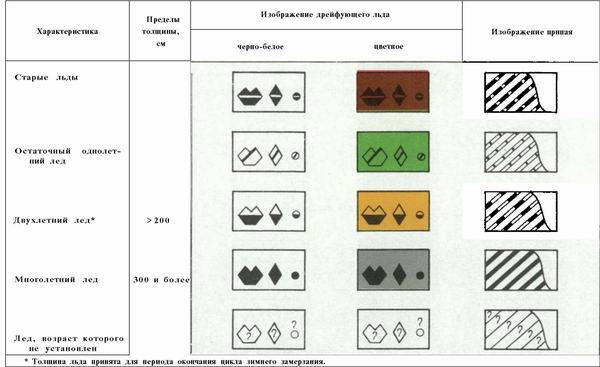

Стадия развития льда и его возраст (понятия терминов)


Начальные виды льда — основной термин, который включает следующие стадии: ледяные иглы, снежуру, шугу, блинчатый лед и склянку

Молодой лед — лед в его переходной стадии между склянкой или блинчатым льдом к зимнему льду (толщина от 2 до 6 дюймов)

Зимний лед —не разрушенный морской лед, просуществовавший не более одной зимы, развивающийся из молодого льда (толщина более 6 дюймов). Толщина зимнего льда более 12 дюймов

Полярный лед —тяжелый морской лед толщиной 10 футов и более, просуществовавший более одной зимы. Поверхность льда торосистая, но часто сглаженная. (Лед, просуществовавший более двух лет, называется арктическим паком)

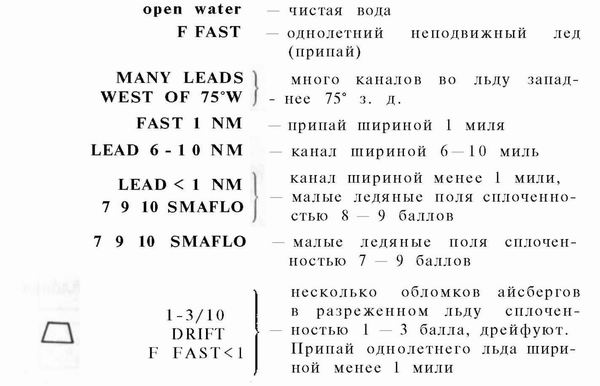

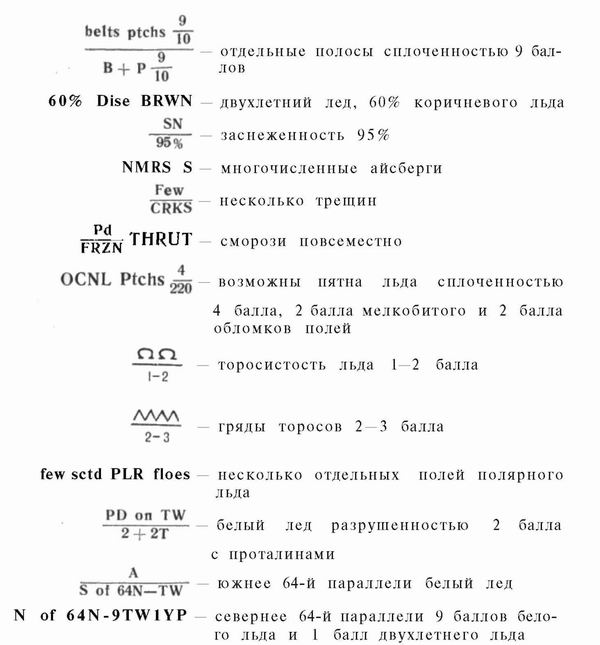

НАДПИСИ И СОКРАЩЕНИЯ, ВСТРЕЧАЮЩИЕСЯ НА ЛЕДОВЫХ КАРТАХ КАНАДЫ

FRZN — смерзшийся лед

many floe bergs — много плавающих айсбергов

open water — чистая вода

not observed — нет наблюдений

fast ice — припай

trace of ir — следы склянки

unless noted — примечание

belt 1—2 mi wide 3/12 — ледяной пояс шириной 1—2 мили сплоченностью 3 балла, I балл мел - кобитого льда и 2 балла обломков ледяных полей

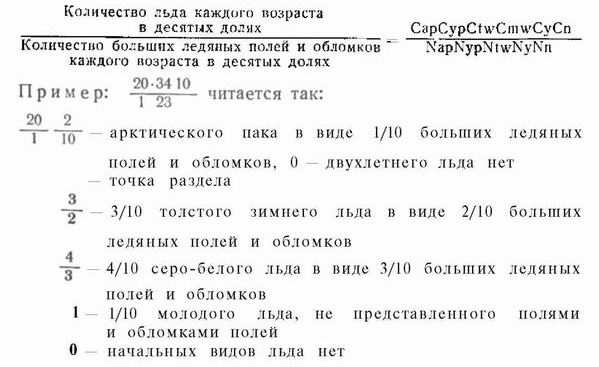

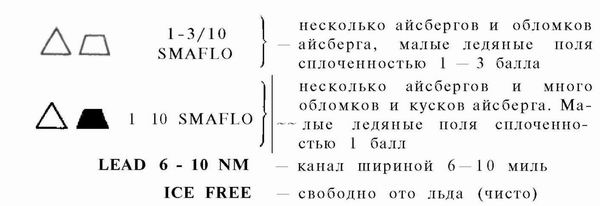

Часто на ледовых картах встречаются условные обозначения в виде чисел, например:

1. 240/13 над чертой сумма цифр обозначает общее количество льда (первая — количество серо-белого льда в баллах, вторая — количество молодого льда, третья — количество первичных форм льда: сало, шуга, снежура и т. п.). Под чертой первая цифра указывает на наличие, средних и больших ледяных полей серо-белого льда (в баллах), вторая — количество средних и больших ледяных полей молодого льда (в баллах).

2. 2341 или 2341 (в кружке). Четырехзначное число, не обведенное в кружок, указывает, что в данном районе моря наблюдается сплоченный десятибалльный лед. Перзая ци фра указывает на количество белого льда, вторая — серо-белого, третья — молодого, четвертая — начальных видов льда. Четырехзначное число, заключенное в кружок, указывает на то, что в данном районе моря льда меньше чем 10 баллов, но больше чем 9.

Ледовые карты США


На ледовых картах США употребляются следующие условные обозначения:

OPWR — вода или отдельно плавающие льдины менее 1 балла

VOPK — редкий лед (1—3 балла)

ОРСК — разреженный лед (4—6 баллов)

СРСК — сплоченный лед (7—8 баллов)

VCPK —очень сплоченный лед (9—10 баллов)

ice free — чисто


BSH — ледяная каша, мелкобитый лед (N1)

SMF — крупнобитый лед (N2)

MDF — малые ледяные поля, обломки полей (N3)

BQF — большие ледяные поля (N3)

VAF — обшионые ледяные поля (N3)

CN — общая сплоченность льда

Например :


2 балла ледяной каши, 3 балла обломков ледяных полей и 2 балла больших ледяных полей

А — стадии оазвития льда

Y — молодой лед

MW — серо-белый лед

TW — белый лед

YP — двухлетний лед

АР — многолетний лед

N — сплоченность льда в баллах

N + A — прибавление к сплоченности льда стадии развития льда указывает на преобладающий возраст ледовых образований.

Например :

4TWIYP — общая сплоченность льда 5 баллов, из них 4 балла белого льда и 1 балл двухлетнего льда

SL — сало, шуга, снежура

IR —склянка, темный нилас

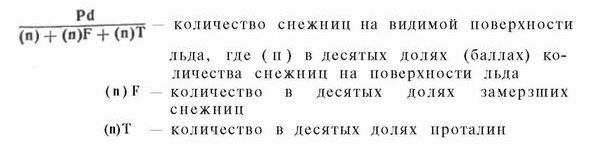

PD — снежницы

ТН — проталины

AVG —средний, в среднем.

Ледовые карты ФРГ


На ледовых картах, передаваемых Гамбургским гидрографическим институтом для района Большой Ньюфаундлендской банки, наносятся положение айсбергов, обломков айсберга и границы распространения дрейфующего льда. На карте ледовые условия наносятся условными обозначениями, которые приводятся ниже.

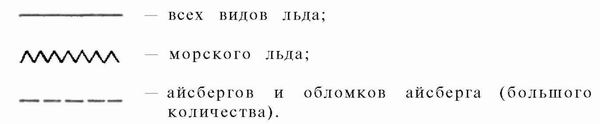

Оцененная граница распространения льда:


Оцененная позиция (самая южная и восточная):


Помимо этого, на карте могут встречаться надписи, например: THERE ARE OVER 200 ICEBERGS SOUTH OF 48° (южнее 48° с. ш. наблюдается более 200 айсбергов); SUGGESTED ROUTE (рекомендуемый маршрут).

Ледовые карты Великобритании


Английской метеорологической службой по данным наблюдений береговых и судовых гидрометеостанций, самолетов и спутников, составляется обзорная ледовая карта. На этой карте пишется дата наблюдения и способ производства наблюдений.

Например:

Ship 20th — по данным судовых наблюдений 20-го числа

air recco 15 th — по данным авиаразведки 15-го числа

aerial Recco 15 th — по данным авиаразведки 15-го числа

5 th satellite — по данным спутника 5-го числа

С целью большей детализации ледовых условий на ледовой карте употребляются следующие условные обозначения:

N — начальные виды льда или нилас (толщина до 4 дюймов)

Р — блинчатый лед (30 см — 3 м в диаметре, толщина до 10 см)

Y — молодой лед (толщина 10—30 см)

F — однолетний лед (30 см — 2 м толщиной)

S — двухлетний лед

М — многолетний лед (толщина 3 м или более)

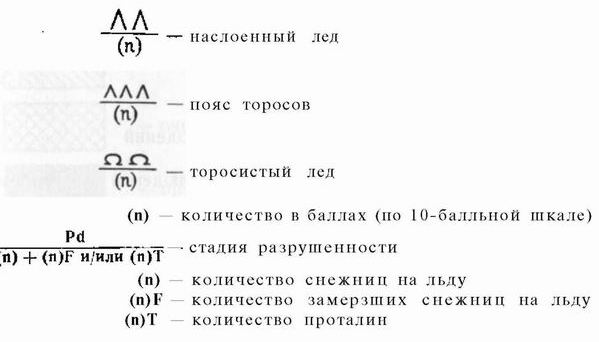

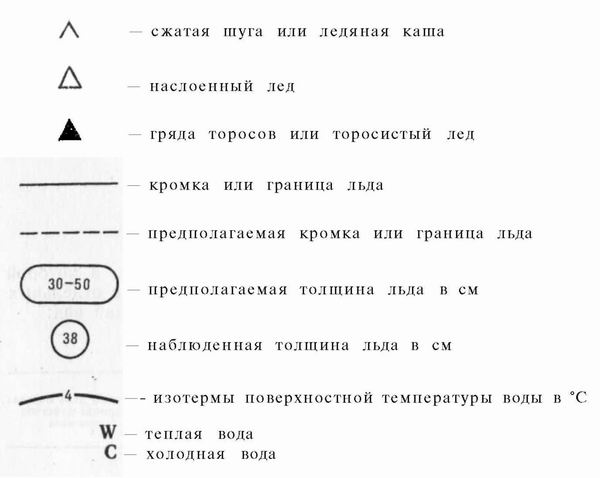

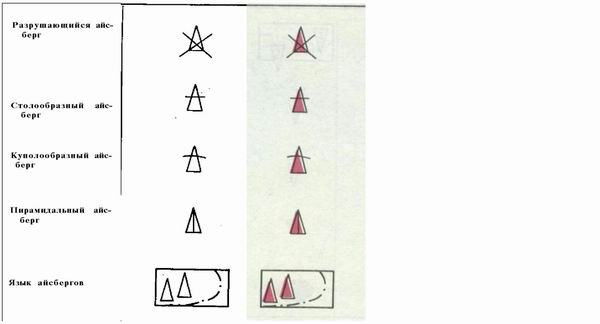

Помимо условных обозначений на карте наносятся ледовые знаки и термины.

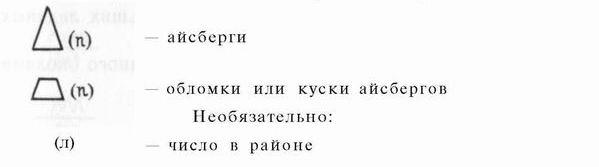

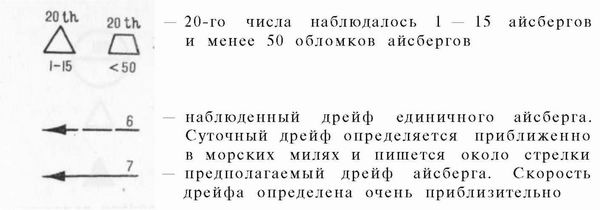

Над условными обозначениями айсберга, обломков айсберга или радиолокационной цепи обычно ставится дата наблюдения, а количество айсбергов пишется под ними.

Например :


Ледовые карты Швеции


На ледовых картах Швеции применяются следующие условные обозначения:


Ледовые карты Финляндии


Условные обозначения, применяющиеся на факсимильных картах Финляндии:

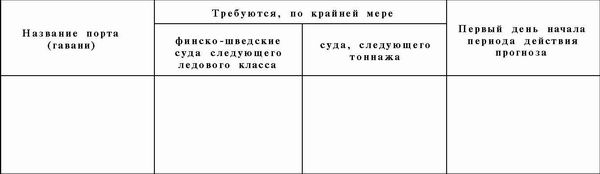

Обычно на ледовой карте помещается таблица, в которой приводятся данные, ограничивающие навигацию в отдельных портах Балтийского моря, которая имеет следующий вид:

Ограничение для навигации



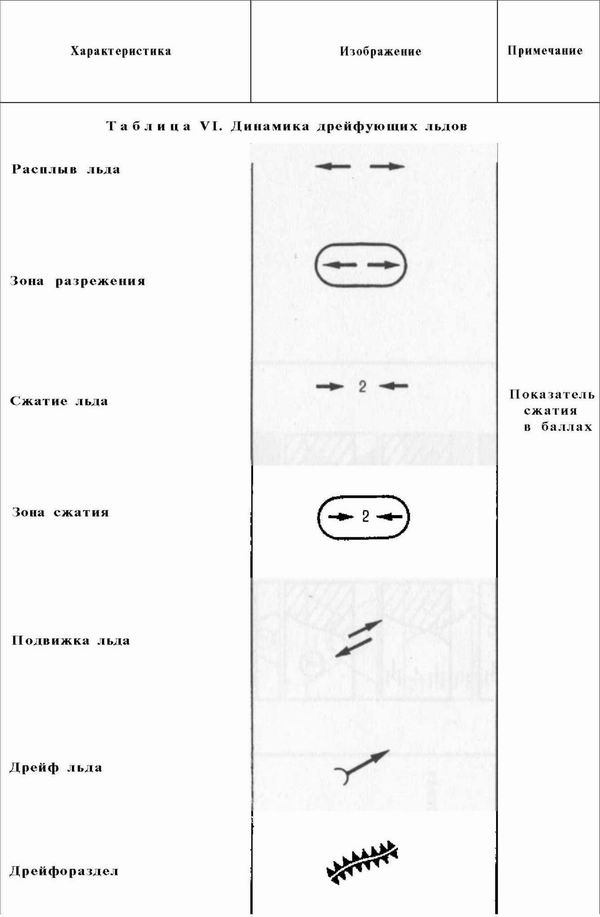

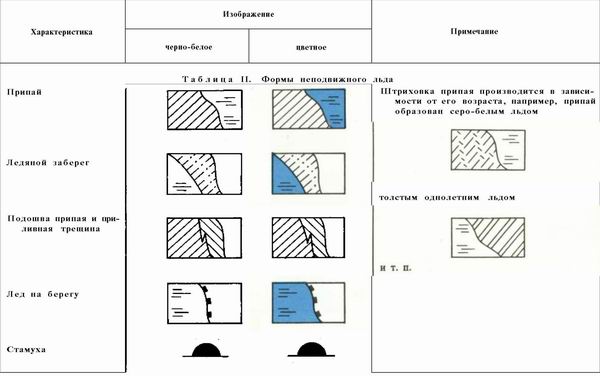

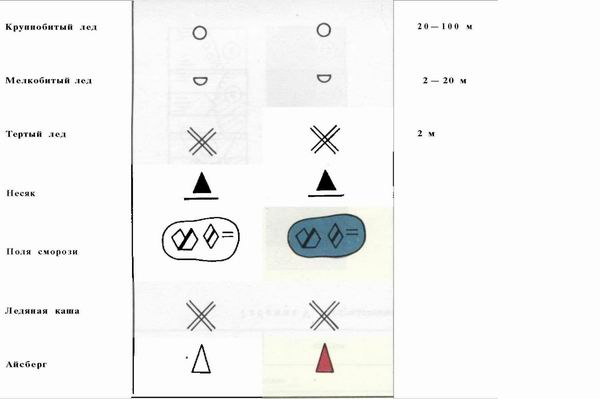

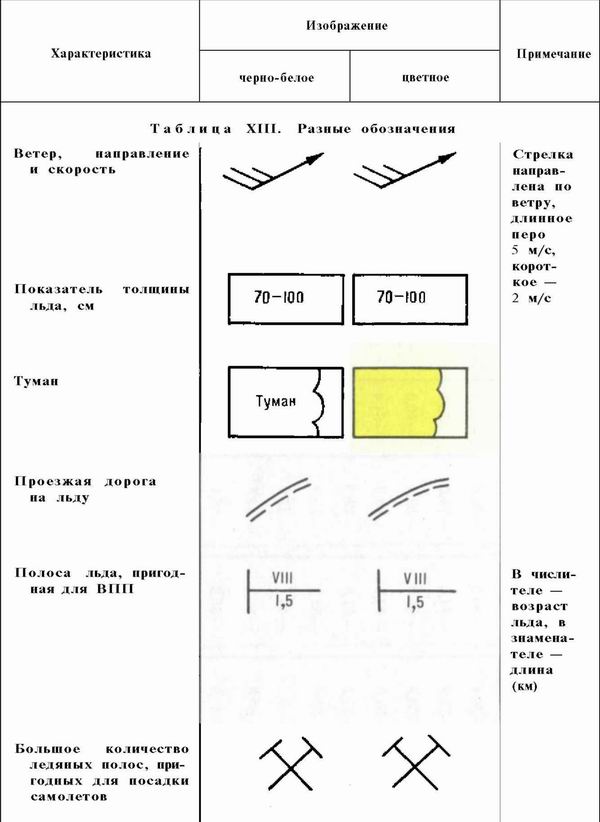

ЛЕДОВЫЕ КАРТЫ СССР
