Ракетный крейсер проекта 1164 (шифр «Атлант») был разработан Северным ПКБ под руководством А.К. Перькова, а затем В.И. Мутихина. Эскизный проект РКР пр.1164 был утверждён 13 апреля 1973 г., а технический проект был закончен к 21 августа 1974 года. По информации Юрия Валентиновича АПАЛЬКОВА ( Ударные корабли), корабль предназначен для слежения и нанесения ударов по корабельным группировкам противника (в первую очередь по его авианосным соединениям). Кроме того, он может осуществлять зональную противовоздушную оборону своих сил. Его 130-мм артиллерийский комплекс имеет режим стрельбы по береговым целям. |
|

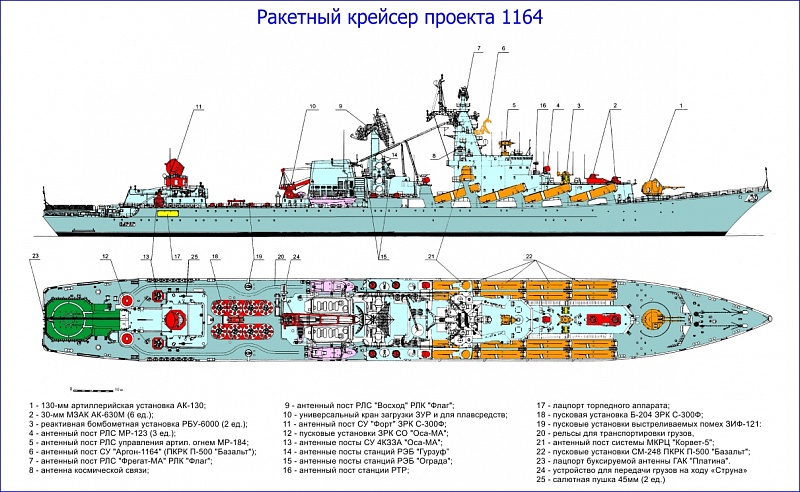

Всего было построено 4 крейсера этого типа, а введено в строй — 3. Наилучший чертеж крейсера проекта 1164, который я нашел в сети, выглядел так: Ракетный крейсер «Варяг» Минобороны РФ любезно представило информацию о крейсере в формате виртуального музея Со своей стороны я его раскрасил и добавил еще пару информационных пояснений |
Вероятно, РКР проекта 1164 можно назвать последним советским крейсером. Мореходный, красивый, грозный, с достаточно совершенными ПКР, с артустановкой впечатляющих характеристик и с мощной эшелонированной ПВО и ПЛО.
Говоря о цели ракетного крейсера, приходится признать, что для надводного корабля водоизмещением около 10 000 тонн такая цель, как успешное одиночное противодействие АУГ, является совершенно не достижимой.
- Для поражения АУГ необходимо более 200 ПКР: ПВО АУГ возлагается, как правило, на 4 надводных корабля с системой «Иджис», и их суммарный боекомплект составляет 308 ЗУР, так что АУГ собьет от 154 (при обстреле каждой ПКР двумя ЗУР) до 216 (при вероятности 0,7) ПКР.
- Для противодействия атакам со стороны ударной группы авиакрыла, которое способно запустить против нашего надводного корабля около 200 ПКР с дистанции 50 км, вероятно потребуется не менее 4 параллельно работающих многоканальных ЗРК и не менее 400 ЗУР.
С учетом вышеизложенного, сформулирую скорректированные цели для ракетного крейсера водоизмещением около 10 000 тонн:
- В мирное время – демонстрация флага.
- В военное время – нарушение коммуникаций противника: перехват и уничтожение конвоев, в том числе защищенных несколькими кораблями класса Корвет / Фрегат / Эсминец (как максимум) – самостоятельно или совместно с ударными многоцелевыми АПЛ. Защита дружественных конвоев от нападения надводных кораблей противника. ПВО корабельного ордера.
- ПКР – не менее 60 единиц (вероятное число ПКР, достаточное для преодоления ПВО и последующего поражения одного эсминца, например – наиболее массового эсминца современности типа «Арли Бёрк»);
- ПВО – не менее 100 ЗУР средней дальности, плюс ЗРК/ЗАК/ЗРПК ближней дальности;
- Артустановка – достаточная для уничтожения маломерных быстроходных надводных целей (торпедные/ракетные/иные катера и лодки) и надводных кораблей до 2000 тонн и дозвуковых, преимущественно винтовых БПЛА самолетного и вертолетного типа на высотах до 12 км;
- Торпедная группа – не менее 10 торпед калибра 533мм для уничтожения транспортов с вооружением и военной техникой и личным составом противника (сохранение существующего торпедного вооружения).
- Противоторпедная защита – сохранение существующей ПТЗ в виде двух РБУ-6000.
Далее я рассмотрю четыре варианта модернизации проекта 1164, от наиболее экономного 1164м1 до самого дорогого 1164м4, и завершу статью сравнительной таблицей с количеством вооружений по всем проектам.
В каждом случае я поставил целью сохранить общий вес вооружения в пределах проекта 1164, без учета того, что можно сократить часть экипажа и заменить на более легкие образцы часть радиоэлектронного оборудования.
Относительно веса советского и российского вооружения – информация собиралась с трудом, из многих источников. В частности, выяснилось, что кроме ракет и пусковых установок к УКСК и ЗРК «Редут» необходимо учитывать вес пусковых стаканов. Вес выстрела к А-190, в отличие от веса его снаряда, не встретился мне нигде и вообще указан исключительно в комментарии к одному из моих постов.

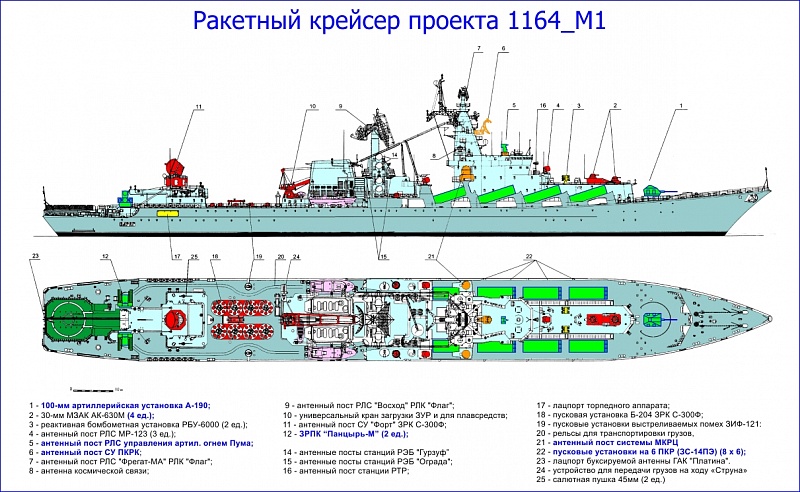

Первый вариант модернизации представляет собой наиболее экономный вариант:
- замена артустановки АК-130 на АУ-190 с 500 выстрелами, что дало достаточный запас массы для заметного роста ударных возможностей.
- замена противокорабельных ракет «Базальт» / «Вулкан» на наклонные пусковые установки на 6 ракет УКСК
- замена двух ЗРК «Оса-МА» на два ЗРПК «Панцырь-М»
- снижение числа АК-630 до 1 в каждой бортовой батарее для сохранения вооружения в пределах отведенной массы.

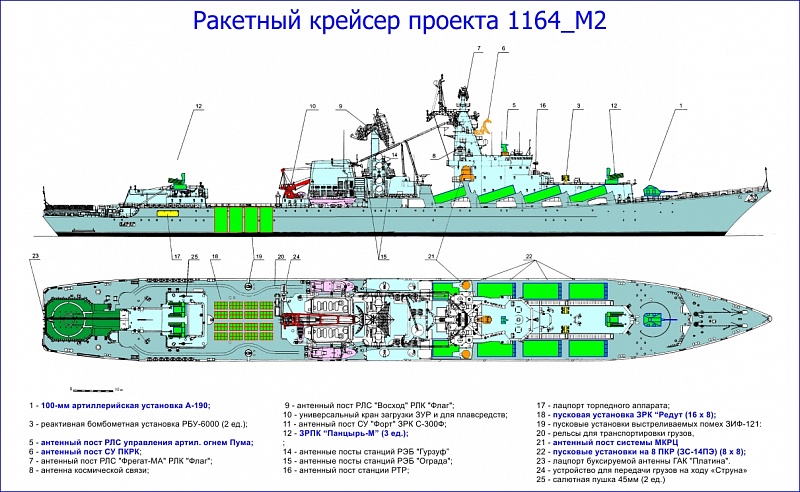

Второй вариант модернизации включает в себя замену ЗРК «Форт-М» на более совершенный ЗРК «Редут» (16 модулей по 8 ячеек, всего 128 ячеек). При этом мощный универсальный кран для загрузки ЗУР и подъема-спуска плавсредств остается на месте. Наклонные пусковые установки на 6 ракет УКСК меняются на наклонные пусковые установки на 8 ракет УКСК

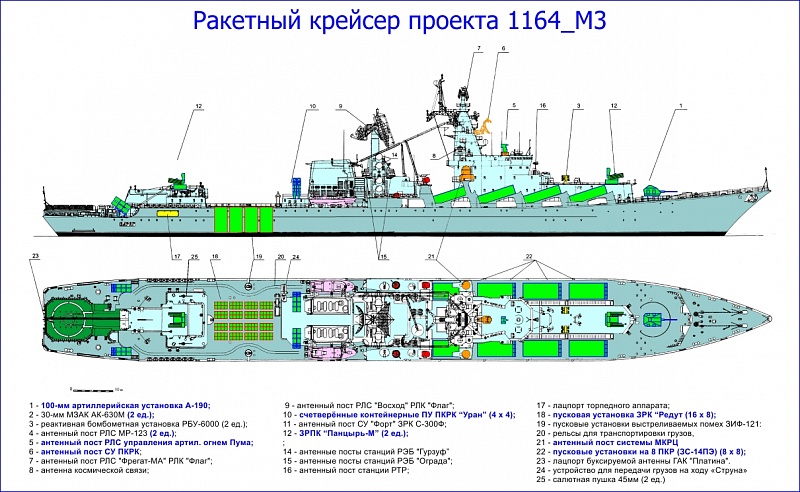

Третий вариант лишает крейсер универсального крана, основываясь на предположении о поддержке крейсера специализированными кораблями снабжения. Это дает возможность разместить на крейсере дополнительно «средний калибр» - 4 четырёхконтейнерных пусковые установки ПКРК «Уран» - всего 16 ПКР.

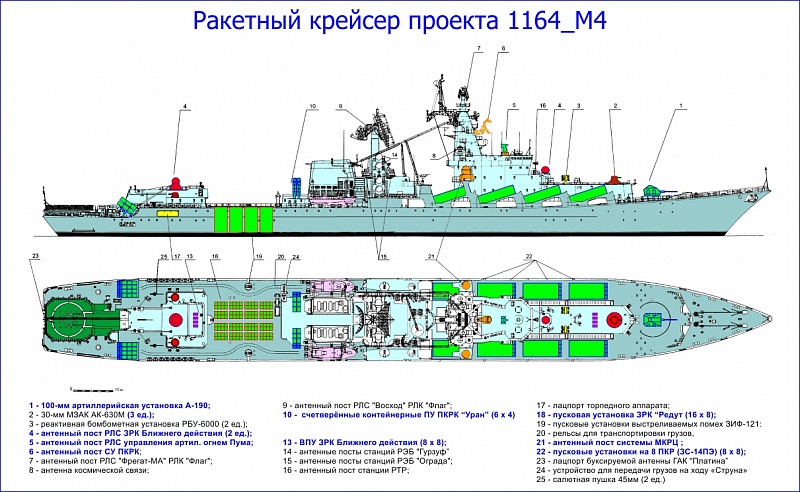

Четвёртый вариант модернизации представляет собой отвлеченное рассуждение на тему о том, чего на 2012 год на вооружении ВМФ РФ нет – ЗРК ближнего действия с вертикальной пусковой установкой.
Экономия массы позволила бы добавить еще две счетверённых ПУ "Уран", всего ПКР среднего калибра стало 6 х 4 = 24 единицы (при условии, что ЗРК БД будет не намного тяжелее ЗРК "Барак-1" израильского производства. В частности, такой ЗРК размещен на крайней тройке фрегатов проекта 11356М (первый из них сейчас завершает ходовые испытания)
сводная таблица вооружения предложенных вариантов
наименование | 1164 | 1164м1 | 1164м2 | 1164м3 | 1164м4 |
ПУ ПКР П-500 "Базальт" | 16 | ||||
ПКР П-500 "Базальт" | 16 | ||||
УКСК: ПУ наклонного старта на 6 ПКР (ЗС-14ПЭ) | 8 | ||||
УКСК: ПУ наклонного старта на 8 ПКР (ЗС-14ПЭ) | 8 | 8 | 8 | ||
УКСК: ПКР "БраМос" или иная ракета "Калибр" | 48 | 64 | 64 | 64 | |
ПУ на 4 ТПК ПКР "Уран-УЭ" | 4 | 6 | |||
ПКР "Уран-УЭ" | 16 | 24 | |||
АУ АК-130 | 1 | ||||
АУ А190 | 1 | 1 | 1 | 1 | |
Два пятитрубных торпедных аппарата ДТА-53 | 2 | 2 | 2 | 2 | 2 |
боезапас торпед калибра 533мм | 10 | 10 | 10 | 10 | 10 |
РБУ-6000: пусковая установка | 2 | 2 | 2 | 2 | 2 |
РБУ-6000: боекомплект РГБ | 96 | 96 | 96 | 96 | 96 |
АП РЛС С-300Ф | 1 | 1 | |||
универсальный кран загрузки ЗУР и подъема-спуска плавсредств | 1 | 1 | 1 | ||
ЗРК С-300Ф: барабан на 8 ЗУР (УВП Б-203А) | 8 | 8 | |||
ЗРК С-300Ф: ЗУР 48Н6E | 64 | 64 | |||
ЗРК "Редут": ПУ на 8 ЗУР | 16 | 16 | 16 | ||
ЗРК "Редут": ЗУР 9М96Е, 9М96Е, | 128 | 128 | 128 | ||
РЛС ЗРК Оса-МА | 2 | ||||
ЗРК Оса-МА: пусковая установка 3С90Э | 2 | ||||
ЗРК Оса-МА: ракеты 9М33 | 48 | ||||
ЗРПК "Панцырь-М" | 2 | 3 | 2 | 0 | |
РЛС ЗРК БД | 2 | ||||
ВПУ ЗРК БД на 8 ячеек | 8 | ||||
ЗУР ЗРК БД | 64 | ||||
РЛС МР-123 | 3 | 3 | 0 | 2 | 0 |
ЗАК "АК-630": боевой модуль с боекомплектом | 6 | 4 | 0 | 2 | 3 |
вооружение РКР проекта 1164 | ||||
наименование | масса, т. | кол-во | всего, т. | |
ПУ ПКР П-500 "Базальт" | 4,000 | 16 | 64,00 | ? |
ПКР П-500 "Базальт" | 6,000 | 16 | 96,00 | |
АУ АК-130 без боекомплекта | 98,000 | 1 | 98,00 | |
АУ АК-130 система управления | 12,000 | 1 | 12,00 | |
АУ АК-130 Боекомплект | 0,053 | 600 | 31,68 | |
Два пятитрубных торпедных аппарата ДТА-53 | 13,500 | 2 | 27,00 | |
боезапас торпед калибра 533мм | 2,000 | 10 | 20,00 | |
РБУ-6000: пусковая установка | 3,100 | 2 | 6,20 | |
РБУ-6000: боекомплект РГБ | 0,120 | 96 | 11,52 | |
АП РЛС С-300Ф | 30,000 | 1 | 30,00 | |
универсальный кран загрузки ЗУР и подъема-спуска плавсредств | 25,000 | 1 | 25,00 | ? |
ЗРК С-300Ф: барабан на 8 ЗУР (УВП Б-203А) | 16,700 | 8 | 133,60 | |
ЗРК С-300Ф: ЗУР 48Н6E | 1,600 | 64 | 102,40 | |
РЛС ЗРК Оса-МА | 10,000 | 2 | 20,00 | ? |
ЗРК Оса-МА: пусковая установка 3С90Э | 6,850 | 2 | 13,70 | |
ЗРК Оса-МА: ракеты 9М33 | 0,128 | 48 | 6,14 | |
РЛС МР-123 | 5,000 | 3 | 15,00 | |
ЗАК "АК-630": боевой модуль с боекомплектом | 3,814 | 6 | 22,88 | |
735,13 | ||||
Предлагаемое вооружение проекта 1164М1 - на 48 ПКР БраМос | ||||
наименование | масса, т. | кол-во | всего, т. | |
УКСК: ПУ наклонного старта на 6 ПКР (ЗС-14ПЭ) | 11,250 | 8 | 90,00 | |
УКСК: ПКР "БраМос" в пусковом стакане | 3,800 | 48 | 182,40 | |
УКСК: Корабль-Поверхность 3М-14Э в пусковом стакане | 3,200 | 0 | - | |
УКСК: противолодочная 91РЭ1 в пусковом стакане | 3,200 | 0 | - | |
УКСК: противолодочная 91РТЭ2 в пусковом стакане | 3,100 | 0 | - | |
АУ А190 без бокомплекта | 15,000 | 1 | 15,00 | |
АУ А190 система управления | 3,700 | 1 | 3,70 | |
АУ А190 Боекомплект | 0,027 | 500 | 13,40 | |
Два пятитрубных торпедных аппарата ДТА-53 | 13,500 | 2 | 27,00 | |
боезапас торпед калибра 533мм | 2,000 | 10 | 20,00 | |
РБУ-6000: пусковая установка | 3,100 | 2 | 6,20 | |
РБУ-6000: боекомплект РГБ | 0,120 | 96 | 11,52 | |
АП РЛС С-300Ф | 30,000 | 1 | 30,00 | |
универсальный кран загрузки ЗУР и подъема-спуска плавсредств | 25,000 | 1 | 25,00 | |
ЗРК С-300Ф: барабан на 8 ЗУР (УВП Б-203А) | 16,700 | 8 | 133,60 | |
ЗРК С-300Ф: ЗУР 48Н6E | 1,600 | 64 | 102,40 | |
РЛС МР-123 | 5,000 | 3 | 15,00 | |
ЗАК "АК-630": боевой модуль с боекомплектом | 3,814 | 4 | 15,26 | |
ЗРПК "Панцырь-М" | 20,000 | 2 | 40,00 | |
730,48 | ||||
Превышение массы нового вооружения | - 4,65 | |||
Предлагаемое вооружение проекта 1164М2 - на 64 ПКР БраМос | ||||
наименование | масса, т. | кол-во | всего, т. | |
УКСК: ПУ наклонного старта на 8 ПКР (ЗС-14ПЭ) | 15,000 | 8 | 120,00 | |
УКСК: ПКР "БраМос" в пусковом стакане | 3,800 | 64 | 243,20 | |
УКСК: Корабль-Поверхность 3М-14Э в пусковом стакане | 3,200 | 0 | - | |
УКСК: противолодочная 91РЭ1 в пусковом стакане | 3,200 | 0 | - | |
УКСК: противолодочная 91РТЭ2 в пусковом стакане | 3,100 | 0 | - | |
АУ А190 без бокомплекта | 15,000 | 1 | 15,00 | |
АУ А190 система управления | 3,700 | 1 | 3,70 | |
АУ А190 Боекомплект | 0,027 | 500 | 13,40 | |
Два пятитрубных торпедных аппарата ДТА-53 | 13,500 | 2 | 27,00 | |
боезапас торпед калибра 533мм | 2,000 | 10 | 20,00 | |
РБУ-6000: пусковая установка | 3,100 | 2 | 6,20 | |
РБУ-6000: боекомплект РГБ | 0,120 | 96 | 11,52 | |
универсальный кран загрузки ЗУР и подъема-спуска плавсредств | 25,000 | 1 | 25,00 | |
ЗРК "Редут": ПУ на 8 ЗУР | 6,000 | 16 | 96,00 | ? |
ЗРК "Редут": ЗУР 9М96Е или 9М96Е2 в пусковом стакане | 0,650 | 128 | 83,20 | ? |
РЛС МР-123 | 5,000 | 0 | - | |
ЗАК "АК-630": боевой модуль с боекомплектом | 3,814 | 0 | - | |
ЗРПК "Панцырь-М" | 20,000 | 3 | 60,00 | |
724,22 | ||||
Превышение массы нового вооружения | - 10,91 | |||
Предлагаемое вооружение проекта 1164М3 - на 64 ПКР "БраМос" и 16 "Уран" | ||||
наименование | масса, т. | кол-во | всего, т. | |
УКСК: ПУ наклонного старта на 8 ПКР (ЗС-14ПЭ) | 15,000 | 8 | 120,00 | |
УКСК: ПКР "БраМос" в пусковом стакане | 3,800 | 64 | 243,20 | |
УКСК: Корабль-Поверхность 3М-14Э в пусковом стакане | 3,200 | 0 | - | |
УКСК: противолодочная 91РЭ1 в пусковом стакане | 3,200 | 0 | - | |
УКСК: противолодочная 91РТЭ2 в пусковом стакане | 3,100 | 0 | - | |
ПУ на 4 ТПК ПКР "Уран-УЭ" | 6,250 | 4 | 25,00 | |
ПКР "Уран-УЭ" | 0,600 | 16 | 9,60 | |
АУ А190 без бокомплекта | 15,000 | 1 | 15,00 | |
АУ А190 система управления | 3,700 | 1 | 3,70 | |
АУ А190 Боекомплект | 0,027 | 500 | 13,40 | |
Два пятитрубных торпедных аппарата ДТА-53 | 13,500 | 2 | 27,00 | |
боезапас торпед калибра 533мм | 2,000 | 10 | 20,00 | |
РБУ-6000: пусковая установка | 3,100 | 2 | 6,20 | |
РБУ-6000: боекомплект РГБ | 0,120 | 96 | 11,52 | |
ЗРК "Редут": ПУ на 8 ЗУР | 6,000 | 16 | 96,00 | ? |
ЗРК "Редут": ЗУР 9М96Е или 9М96Е2 в пусковом стакане | 0,650 | 128 | 83,20 | ? |
РЛС МР-123 | 5,000 | 2 | 10,00 | |
ЗАК "АК-630": боевой модуль с боекомплектом | 3,814 | 2 | 7,63 | |
ЗРПК "Панцырь-М" | 20,000 | 2 | 40,00 | |
731,45 | ||||
Превышение массы нового вооружения | - 3,68 | |||
Предлагаемое вооружение проекта 1164М4 - на 64 ПКР "БраМос" и 24 "Уран" | ||||
наименование | масса, т. | кол-во | всего, т. | |
УКСК: ПУ наклонного старта на 8 ПКР (ЗС-14ПЭ) | 15,000 | 8 | 120,00 | |
УКСК: ПКР "БраМос" в пусковом стакане | 3,800 | 64 | 243,20 | |
УКСК: Корабль-Поверхность 3М-14Э в пусковом стакане | 3,200 | 0 | - | |
УКСК: противолодочная 91РЭ1 в пусковом стакане | 3,200 | 0 | - | |
УКСК: противолодочная 91РТЭ2 в пусковом стакане | 3,100 | 0 | - | |
ПУ на 4 ТПК ПКР "Уран-УЭ" | 6,250 | 6 | 37,50 | |
ПКР "Уран-УЭ" | 0,600 | 24 | 14,40 | |
АУ А190 без бокомплекта | 15,000 | 1 | 15,00 | |
АУ А190 система управления | 3,700 | 1 | 3,70 | |
АУ А190 Боекомплект | 0,027 | 500 | 13,40 | |
Два пятитрубных торпедных аппарата ДТА-53 | 13,500 | 2 | 27,00 | |
боезапас торпед калибра 533мм | 2,000 | 10 | 20,00 | |
РБУ-6000: пусковая установка | 3,100 | 2 | 6,20 | |
РБУ-6000: боекомплект РГБ | 0,120 | 96 | 11,52 | |
ЗРК "Редут": ПУ на 8 ЗУР | 6,000 | 16 | 96,00 | ? |
ЗРК "Редут": ЗУР 9М96Е или 9М96Е2 в пусковом стакане | 0,650 | 128 | 83,20 | ? |
РЛС МР-123 | 5,000 | 0 | - | |
ЗАК "АК-630": боевой модуль с боекомплектом | 3,814 | 3 | 11,44 | |
РЛС ЗРК БД | 4,500 | 2 | 9,00 | ? |
ВПУ ЗРК БД на 8 ячеек | 2,000 | 8 | 16,00 | ? |
ЗУР ЗРК БД | 0,110 | 64 | 7,04 | ? |
ЗРПК "Панцырь-М" | 20,000 | 0 | - | |
734,60 | ||||
Превышение массы нового вооружения | - 0,53 |
