3.3. Типы якорей

Якорь Холла — втяжной с поворотными лапами; основной тип станового якоря для кораблей ВМФ. Якорь (рис. 3.3) состоит из веретена и коробки, отлитой заодно с двумя лапами. В средней части коробки имеется сквозное овальное отверстие, куда входит утолщенная часть веретена. Это отверстие ограничивает угол отклонения лап якоря (до 45°). В нижней части веретена просверлено отверстие для валика, с помощью которого веретено присоединяется к коробке. Выпадению веретена из коробки препятствуют два штыря, отверстия для которых после установки штырей завариваются. К верхней части веретена присоединяется скоба якоря. Якоря Холла изготовляются двух типов — с веретеном прямоугольного сечения и с веретеном круглого сечения. Якоря Холла с веретеном круглого сечения имеют меньшую длину веретена и применяются на низкобортных кораблях. Недостатки якорей Холла: сравнительно небольшая держащая сила, возможность заклиниваться в клюзе при подъеме и вставать к обшивке корпуса враспор.


Рис. 3.3. Якорь Холла:
1 — скоба; 2 — веретено; 3 — лапа; 4 — валик; 5 — штырь; 6 — коробка

Т а б л и ц а 3.2

Якорь Матросова (повышенной держащей силы) — основной тип вспомогательного якоря для кораблей ВМФ и станового для небольших кораблей и катеров. Якорь (рис. 3.4) имеет две широкие треугольные лапы, примыкающие непосредственно к веретену, к концу которого присоединяется скоба якоря. Зазор между лапами незначителен, и они представляют собой как бы одну широкую лапу с узкой прорезью для веретена, которое крепится к лапам с помощью оси и штырей лапы. По бокам якоря сделаны приливы, которые выполняют роль штока, предохраняя якорь от опрокидывания. Якоря Матросова изготовляются трех типов: литые (рис. 3.4) — от 25 до 1500 кг, сварные (рис. 3.5) — от 5 до 200 кг и катерные сварные (рис. 3.6) — от 10 до 100 кг.


Рис. 3.4. Якорь Матросова (литой):
1—скоба; 2 — веретено; 3— лапа; 4—прилив; 5 — ось; 6 — штырь

Рис. 3.5. Якорь Матросова (сварной):
1 — скоба; 2 — веретено; 3 — лапа; 4 — шток (прилив); 5 — штырь

Рис. 3.6. Якорь катерный:
1 — скоба; 2 — веретено; 3 — лапа; 4 — шток (прилив); 5 — штырь

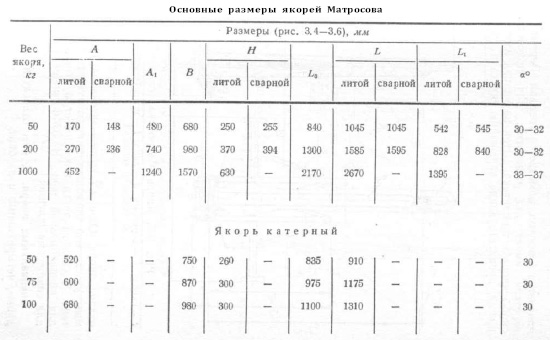

Т а б л и ц а 3.3

Недостатки якорей Матросова: узкое пространство между лапами часто забивается грунтом, что препятствует свободному отклонению лап якоря; якорь, вывернувшись из грунта, вторично уже не входит в него, а продолжает ползти; якорь неустойчив в начальный период при забирании на плотном грунте.

Адмиралтейский якорь (рис. 3.7) состоит из веретена и двух рогов с лапами, отлитых вместе с веретеном. Утолщенная часть веретена в том месте, где она сливается с рогами, называется трендом. Верхняя часть веретена имеет два отверстия: для присоединения скобы якоря и для штока. Шток на концах имеет утолщения, препятствующие зарыванию штока в грунт при отдаче якоря. Один из концов штока загнут под прямым углом, что позволяет укладывать его вдоль веретена. В средней части шток имеет буртик и отверстие для клинообразной чеки. В ВМФ якорь применяется для снабжения шлюпок.


Рис. 3.7. Адмиралтейский якорь:
1 — скоба; 2 — шток; 3 — веретено; 4 — рог; 5 — лапа; б — чека; 7 — отверстие для чеки; 8 — буртик

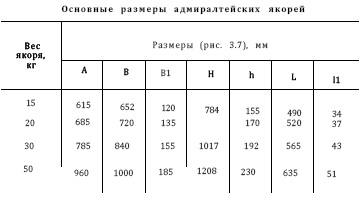

Т а б л и ц а 3.4

Специальные якоря. К ним относятся якоря: однолапые, четырехлапые и ледовые.

О д н о л а п ы й я к о р ь (рис. 3.8) применяется в ВМФ в качестве станового для закрепления плавучих сооружений стационарного типа. Вес и размеры однолапых якорей не стандартизированы. Якорь — стальное веретено, отлитое или откованное заодно с рогом, лапой и снабженное штоком.


Рис. 3.8. Однолапый якорь:
1 — веретено; 2 — рог; 3 — шток; 4 — лапа

Ч е т ы р е х л а п ы й я к о р ь (рис. 3.9) весом от 3 до 15 кг называется кошкой. Он состоит из четырех рогов с лапами, откованных заодно с веретеном, к верхнему концу которого присоединена скоба якоря.


Рис. 3.9. Четырехлапый якорь:
1 — скоба; 2 — веретено; 3 — рог; 4 — лапа

Л е д о в ы й я к о р ь (рис. 3.10) применяется при плавании кораблей во льдах. Состоит из веретена, рога с лапой и скобы якоря.


Рис. 3.10. Ледовый якорь:
1 — скоба; 2 — веретено; 3 — рог с лапой

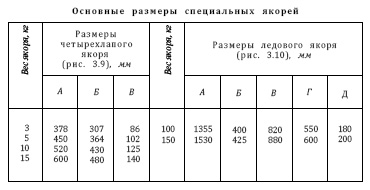

Т а б л и ц а 3.5
