§ 89. Свободный гироскоп и его основные свойства

Все навигационные гироскопические приборы, применяемые для указания направлений в море, используют свойства свободного гироскопа.

Гироскопом называется быстро вращающееся вокруг своей оси симметрии тело, причем ось, вокруг которой происходит вращение, может изменять свое положение в пространстве. Гироскоп представляет собой массивный диск, который практически во всех современных навигационных приборах приводится во вращение электрическим путем, являясь ротором электродвигателя.


Рис. 120.

Возможность изменения положения оси вращения гироскопа в пространстве можно осуществить с помощью карданных колец (рис. 120). Подвешанный таким образом гироскоп получает возможность поворачиваться вокруг следующих трех взаимно перпендикулярных и пересекающихся в одной точке О осей: оси вращения X—X самого гироскопа, называемой главной осью или осью собственного вращения, оси вращения Y—Y внутреннего кольца, оси вращения Z—Z наружного кольца подвеса.

Гироскоп, у которого возможны вращения вокруг трех указанных осей, называется гироскопом с тремя степенями свободы. Точка пересечения этих осей называется точкой подвеса гироскопа. Гироскоп с тремя степенями свободы, у которого центр тяжести всей системы, состоящей из ротора и карданных колец, совпадает с точкой подвеса, называется уравновешенным, или астатическим, гироскопом.

Уравновешенный гироскоп, к которому не прикладываются внешние вращающие моменты, называется свободным гироскопом.

Свободный гироскоп благодаря быстрому вращению приобретает свойства, широко используемые во всех гироскопических приборах. Основными свойствами свободного гироскопа являются свойства устойчивости и прецессии.

Первое состоит в том, что главная ось свободного гироскопа стремится сохранить первоначально заданное ей направление относительно мирового пространства. Устойчивость главной оси тем больше, чем точнее центр тяжести системы совпадает с точкой подвеса, чем меньше силы трения в осях карданова подвеса и чем больше вес гироскопа, его диаметр и скорость вращения. Величина, которая характеризует гироскоп с этой качественной стороны, называется кинетическим моментом гироскопа и определяется произведением момента инерции гироскопа на его угловую скорость вращения, т. е.


где I—момент инерции ротора гироскопа;

Q — угловая скорость вращения.

При конструировании гироскопических приборов стремятся достигнуть значительной величины кинетического момента Н путем придания ротору гироскопа особого профиля, а также путем увеличения угловой скорости его вращения. Так, в современных гирокомпасах роторы гиромоторов имеют скорость вращения от 6000 до 30 000 об/мин.


Рис. 121.

Устойчивость оси свободного гироскопа дает возможность использовать его в качестве прибора для обнаружения суточного вращения Земли, так как по отношению к земным предметам ось гироскопа будет совершать кажущееся или видимое движение.

Впервые это свойство гироскопа демонстрировалось известным французским физиком Леоном Фуко в 1852 г. Ему же принадлежит идея использования гироскопа в качестве прибора для определения направления движения и для определения широты судна в море.

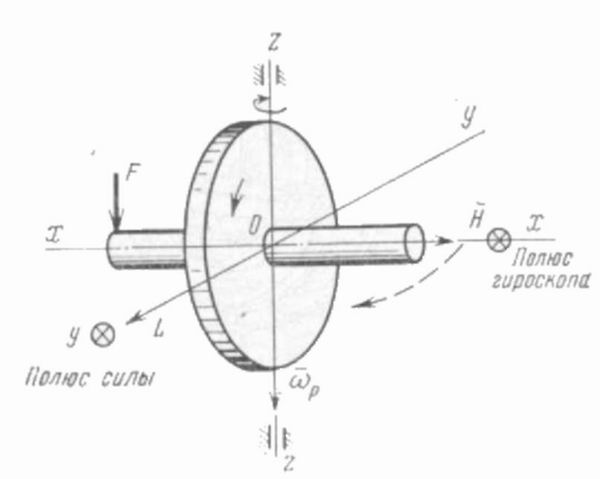

Свойство прецессии состоит в том, что под действием силы, приложенной к кардановым кольцам, главная ось гироскопа перемещается в плоскости, перпендикулярной к направлению действия силы (рис. 121).

Такое движение гироскопа называется прецессионным. Прецессионное движение будет происходить в течение всего времени действия внешней силы и прекращается с прекращением ее действия. Направление прецессионного движения определяется с помощью правила полюсов, которое формулируется следующим образом: при приложении к гироскопу момента внешней силы полюс гироскопа кратчайшим путем стремится к полюсу силы. Полюсом гироскопа называется тот конец его главной оси, со стороны которого вращение гироскопа наблюдается происходящим против часовой стрелки. Полюсом силы называется тот конец оси гироскопа, относительно которой приложенная внешняя сила стремится повернуть гироскоп против часовой стрелки.

На рис. 121 прецессионное движение гироскопа указано стрелкой.

Угловая скорость прецессии может быть подсчитана по формуле


где L — момент внешней силы;

Н — кинетический момент гироскопа.
