§ 94. Магнитный компас и его эксплуатация


К техническим средствам, служащим для определения основных направлений в море, относятся также магнитные компасы. В магнитных компасах используют свойство намагниченной стрелки располагаться вдоль магнитных силовых линий магнитного поля Земли в направлении север—юг. На судне на магнитную стрелку, кроме магнитного поля Земли, действуют магнитные поля, создаваемые судовым железом и электроустановками. Поэтому магнитная стрелка компаса, установленного на судне, будет располагаться в так называемом компасном меридиане.

Простота устройства, автономность, постоянная готовность к действию и малые размеры — преимущества магнитного компаса по сравнению с гироскопическим.

Но показания магнитного компаса необходимо исправлять поправкой, величина и знак которой изменяются в зависимости от курса судна, местоположения его на земной поверхности и других причин. В высоких широтах точность показаний магнитного компаса уменьшается, а в районе магнитного и географического полюсов Земли он вообще перестает действовать.

Все суда морского флота снабжаются морскими магнитными 127-миллиметровыми (5-дюймовыми) компасами (рис. 131).

Основными частями компаса являются: котелок 1 с картушкой, нактоуз 2, пеленгатор 3 и девиационный прибор 4.

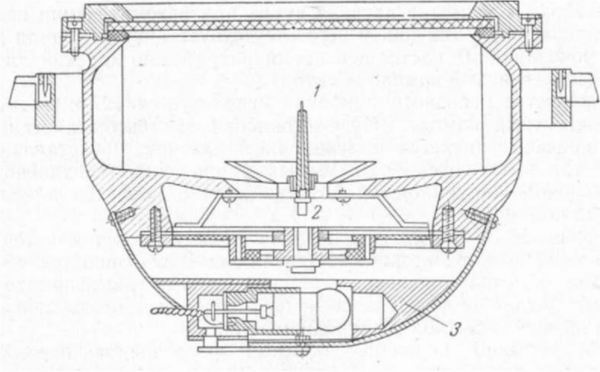

Котелок (рис. 132) представляет собой латунный цилиндрический резервуар, разделенный на две камеры, которые сообщаются между собой. В верхней камере 1 помещается картушка компаса, нижняя 2 служит для компенсации изменения объема компасной жидкости при колебаниях температуры окружающего воздуха.

В качестве компасной жидкости употребляется раствор этилового спирта (43% по объему) в дистиллированной воде, замерзающей при температуре —26°С. Для уменьшения колебаний котелка во время качки к нижней части его корпуса прикреплена латунная чашка со свинцовым грузом 3.

Котелок снабжен кардановым кольцом, которое позволяет сохранять в горизонтальном положении азимутальное кольцо котелка.

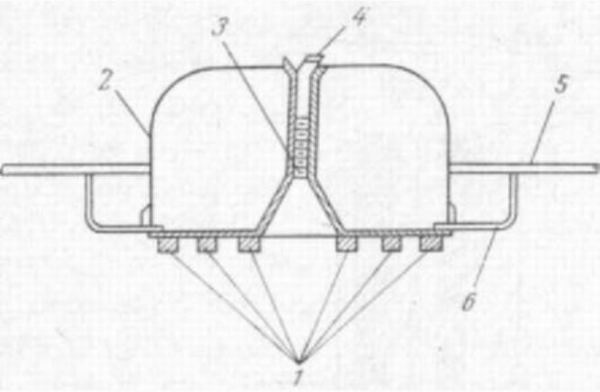

Картушка (рис. 133)—главная часть компаса, состоит из системы магнитных стрелок 1, поплавка 2, агатовой топки 3, винта для крепления топки 4, шести кронштейнов 6, поддерживающих слюдяной диск 5, на который наклеивается бумажный диск, разделенный на румбы и градусы.


Рис. 131.


Рис. 132.

Пеленгатор — специальное приспособление для определения направлений на видимые предметы и небесные тела. Он состоит из основания, предметной и глазной мишеней и чашки для дефлектора.

Нактоуз изготовляется из силумина. Основные части нактоуза: корпус, верхнее и нижнее основания, амортизирующий подвес, девиационный прибор и защитный колпак.


Рис. 133.

Девиационный прибор помещается внутри нактоуза и представляет собой латунную трубу с двумя подвижными каретками для установки магнитов-уничтожителей. Комплект магнитов для уничтожения полукруговой девиации придается в специальном деревянном футляре.

Все выпускаемые 127-миллиметровые компасы имеют донное освещение картушки. В систему освещения входят: умформер, блок питания и патрон с лампочкой (в случае питания от судовой сети постоянного тока).

Система освещения может работать на судовом переменном токе, но в этом случае вместо умформера в цепь питания включается трансформатор, понижающий напряжение тока до 6,12 или 24 в.
