6.3. Декомпрессионные (рекомпрессионные) камеры

Декомпрессионные (рекомпрессионные) камеры (рис. 6.8) устанавливаются на спасательных судах, водолазных ботах, береговых и передвижных рекомпрессионных станциях и предназначены для проведения или завершения декомпрессии водолазов, поднятых с глубины в водолазном колоколе, а также для рекомпрессии (лечения) водолазов, заболевших кессонной болезнью или получивших баротравму легких.

По назначению камеры разделяются на декомпрессионные, поточно-декомпрессионные и рекомпрессионные (лечебные). Декомпрессионные и рекомпрессионные камеры в последнее время стали заменяться поточно-декомпрессионными, в которых поступающие группы водолазов проходят декомпрессию последовательно во всех отсеках. На спасательных судах устанавливаются поточно-декомпрессионные камеры ПДК, которые используются и как рекомпрессионные.

Камеры бывают одноотсечные с предкамерой, двухотсечные, трехотсечные и многоотсечные. Каждый отсек камеры обеспечивает размещение водолазов сидя и лежа. Связь с водолазами в отсеках камер осуществляется посредством телефона. В отсеках камер устанавливаются приборы отопления: паровые или электрические грелки закрытого типа.

Основные общие требования для всех камер:

— скорость подъема давления 4—5 кгс/см2 в минуту;
— возможность входа и выхода из камеры без нарушения режима декомпрессии;
— возможность проведения лечебных мероприятий при давлении внутри камеры до 10 кгс/см2;
— возможность передачи предметов в камеру без снижения в ней давления;
— возможность подхода к торцевому люку камеры с больным водолазом, уложенным на носилки, и помещения его с носилками в камеру.

Камеры, как правило, устанавливаются в закрытых помещениях. При установке на открытой палубе их закрывают тентом и оборудуют системой орошения. Камеры комплектуют аппаратами для проведения кислородной декомпрессии и пневматическим разжимом фланца водолазной рубахи.

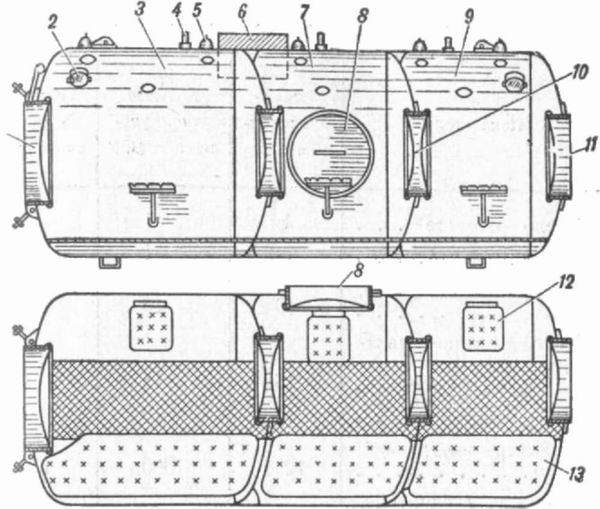

Рис. 6.8. Поточно-декомпрессионная трехотсечная камера: 1 — входной люк; 2 — шлюз; 3 — первый отсек; 4 — предохранительный клапан; 5 — светильник; 6 — пульт управления; 7 — второй отсек; 8 — выходной люк второго отсека; 9 — третий отсек; 10 — междуотсечный люк; 11 — выходной люк третьего отсека; 12 — сиденье; 13 — диван

Технические данные декомпрессионных (рекомпрессионных) камер приведены в табл. 6.2.

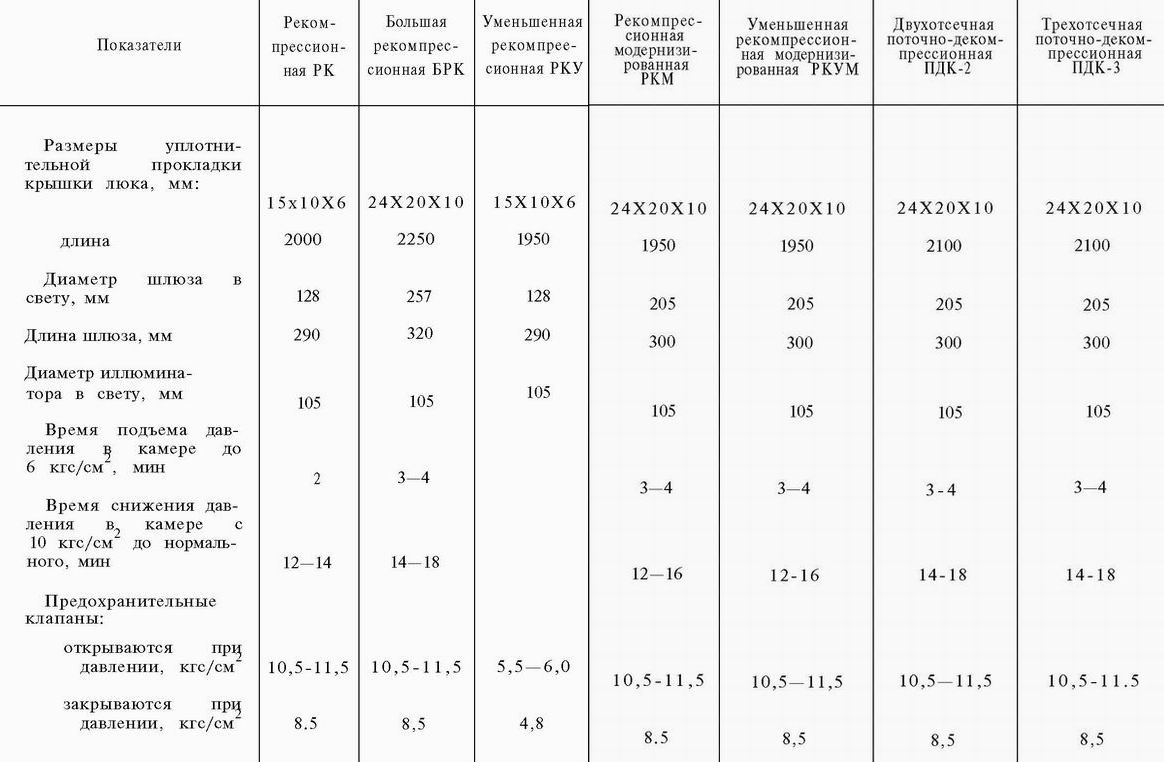

Таблица 6.2. Характеристика декомпрессионных (рекомпрессионных) камер



Примечания : 1.B скобках, помеченных одной звездочкой (*), указаны объемы отсеков и предкамер. 2.В скобках, помеченных двумя звездочками (**), указаны диаметры внутренних отсеков.
