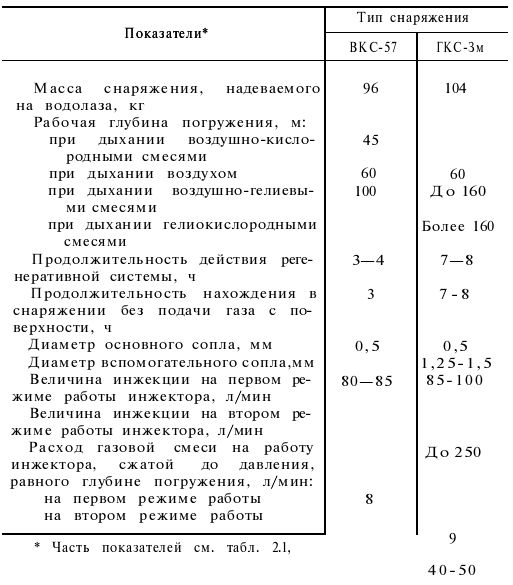

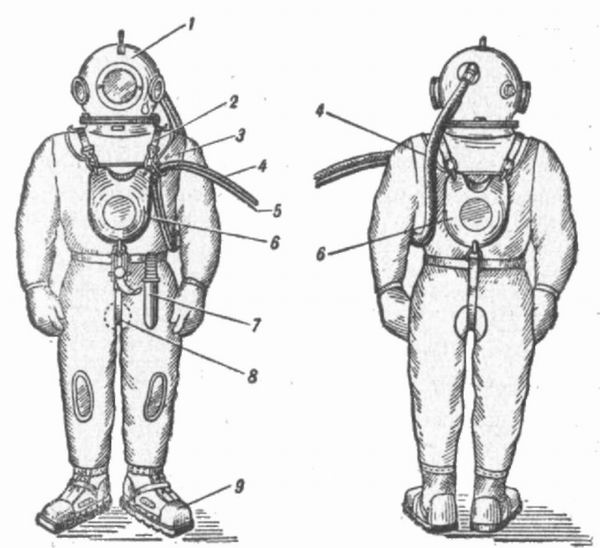

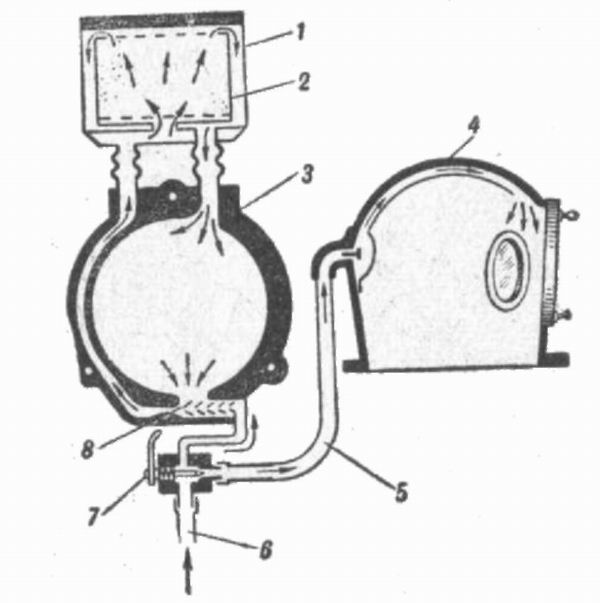

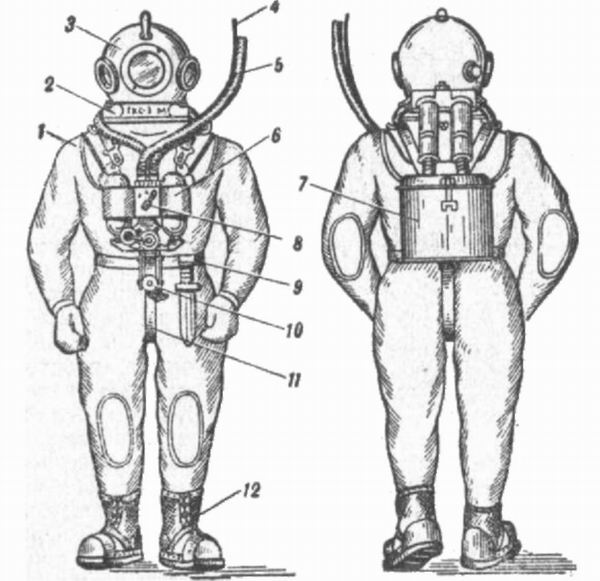

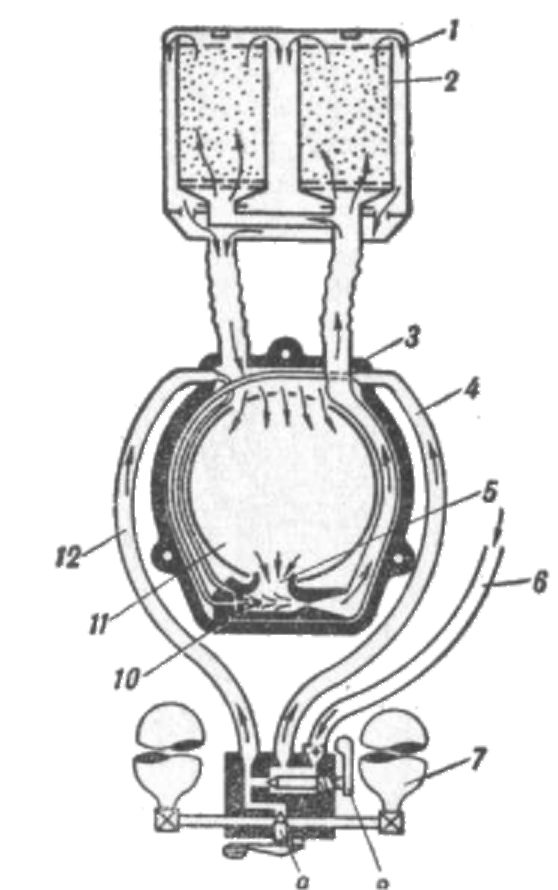

2.2. Инжекторно-регенеративное снаряжениеИнжекторно-регенеративное снаряжение является видом водолазного снаряжения с газовым объемом, в котором дыхательная газовая смесь полностью или частично восстанавливается в регенеративной системе самого снаряжения, а дыхательный газ с поверхности подается только на работу инжектора и наполнение скафандра во время погружения водолаза на глубину. Рис. 2.2. Воздушно-кислородное снаряжение ВКС-57: 1 — кабель-сигнал; 2 — шланг; 3 — кран переключения; 4 — шлем; 5 — промежуточное кольцо с инжекторным устройством; 6 — плечевой брас; 7 — соединительный шланг; 8 — рубаха; 9 — задний груз (регенеративная коробка); 10 — передний груз; 11 — нож; 12 — нижний брас; 13 — галоши При отсутствии подачи воздуха с поверхности регенерация дыхательной смеси осуществляется при выдохе в окно инжектора. Длительность нахождения водолаза под водой в этом снаряжении зависит от энергоемкости регенеративной системы. Глубина погружения в нем зависит от состава применяемых дыхательных газовых смесей и конструктивных особенностей. Этот вид снаряжения применяется для водолазных работ на больших глубинах. Оно подразделяется на два типа: воздушно-кислородное снаряжение ВКС-57 и гелиокислородное снаряжение ГКС-Зм, входящее в состав глубоководной водолазной станции.  Рис. 2.3. Схема действия снаряжения ВКС-57: 1 — регенеративная коробка; 2 — патрон с регенеративным веществом; 3 — промежуточное кольцо; 4 — котелок шлема; 5 — соединительный шланг; 6 — шланг (подача газовой смеси с поверхности); 7 — кран переключения; 8 — инжектор Воздушно-кислородное снаряжение ВКС-57 (рис. 2.2 и 2.3) представляет собой усовершенствованное трехболтовое снаряжение с инжекторно-регенеративным устройством, которое состоит из инжектора, расположенного в съемном промежуточном латунном кольце шлема, регенеративной коробки и съемного крана переключения на переднем козырьке манишки. Съемность инжекторно-регенеративного устройства позволяет превращать это снаряжение в обычное трехболтовое. Для этого достаточно снять с болтов манишки промежуточное кольцо, отсоединить от козырька манишки кран переключения и заменить регенеративную коробку на свинцовый задний груз.  Рис. 2.4. Гелиокислородное снаряжение ГКС-Зм: 1 — рубаха; 2 —полый фланец с инжекторным устройством; 3 — шлем; 4 — кабель-сигнал; 5 — шланг; 6передний груз (устройство с аварийным запасом газовой смеси); 7 —задний груз (регенеративная коробка); 8 — кран переключения; 9 — поясной ремень с ножом; 10 — замок нижнего браса; 11 — нижний брас; 12 — галоши Снаряжение ВКС-57 в отличие от вентилируемого позволяет использовать для дыхания водолаза искусственные газовые смеси и работать на глубинах до 100 м, а также обеспечивает дыхание водолазов в снаряжении без подачи газов с поверхности (аварийный случай). Снаряжение ВКС-57 предназначено для выполнения аварийно-спасательных и судоподъемных водолазных работ. Им комплектуются глубоководные водолазные станции водолазных -морских ботов. Гелиокислородное снаряжение ГКС-Зм (рис. 2.4 и 2.5) имеет инжекторнорегенеративное устройство, которое обеспечивает регенерацию газового состава в скафандре на всех стадиях водолазного спуска (при погружении, при нахождении на глубине и при подъеме) и состоит из инжектора, работающего на двух режимах, регенеративной коробки с двумя патронами, параллельно включенными в систему регенерации, крана переключения и устройства аварийного запаса газа, смонтированных в корпусе переднего груза.  Рис. 2.5. Схема действия снаряжения ГКС-Зм: 1—регенеративная коробка; 2 — патрон с регенеративным веществом; 3 — полый фланец; 4 — шланг (подача газовой смеси на первое сопло инжектора); 5 — окно инжектора; 6 — шланг (подача газовой смеси с поверхности); 7 — баллон с аварийным запасом газовой смеси; 8 — кран переключения; 9 — ручной пускатель; 10 —- газонапорный инжектор; 11 — полость шлема; 12 — шланг (подача газовой смеси на второе сопло инжектора) Инжекторное устройство снаряжения расположено в полости фланца котелка шлема, и окно подсоса приходится перед лицом водолаза. Такое расположежение позволяет водолазу контролировать работу инжектора, а при необходимости дышать в окно. Первый (основной) режим работы инжектора экономичный и применяется во время работы водолаза на глубине и при подъеме; второй (вспомогательный) режим с увеличенной подачей газа на работу инжектора применяется во время погружения водолаза на глубину, а также при необходимости под водой быстро сменить газовую смесь в скафандре. Переключение работы инжектора с одного режима на другой производится самим водолазом. Устройство аварийного запаса газа приводится в действие также водолазом. Оно используется в аварийных случаях для восполнения утечек газа из скафандра при отсутствии подачи газа с поверхности (разрыв шланга). Гелиокислородное снаряжение ГКС-Зм позволяет выполнять водолазные аварийно-спасательные, судоподъемные и другие водолазные работы на больших глубинах с применением для дыхания водолазов искусственных газовых смесей. Этим снаряжением комплектуются глубоководные водолазные станции ГКС-Зм спасательных, спасательно-судоподъемных и других судов, имеющих глубоководные спуско-подъемные устройства и предназначенных для ведения работ на больших глубинах. Комплектация инжекторно-регенеративного снаряжения (без телефонной гарнитуры и кабеля): Тип снаряжения ВКС-57/ГКС-Зм  Технические данные инжекторно-регенеративного снаряжения, характеризующие его возможности, приведены в табл. 2.2. Таблица 2.2. Характеристика инжекторно-регенеративного снаряжения Вперед Оглавление Назад
|
