2.2. РАДИОСТАНЦИЯ Р-619

Радиостанция Р-619 (рис. 2.2) предназначена для ближней симплексной (работает на одной частоте пооче­редно на прием и передачу) радиотелефонной УКВ связи. Ее использование на береговых постах, как правило, обеспечивает вахтенная сигнально-наблюдательная служба. Излучаемая мощность передатчика 12 Вт.

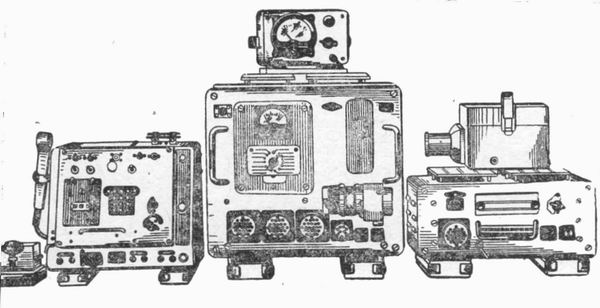

Рис. 2.2. Общий вид радиостанции Р-619

Диапазон радиостанции (100—150 МГц или 3—2 м) имеет 601 волну связи, стабилизированную кварцами, что гарантирует установление связи без поиска (подстройки) и стабильную ее работу.

Управляют радиостанцией Р-619 с пульта управления (рис. 2.3) или с выносного поста связи.

Радиостанцию включают тумблером 2 и выдерживают под напряжением в течение 5 мин. Выбор волны осуще­ствляют переключением тумблера 5 в положение «Рабо­та», на наборном устройстве 20 устанавливают три диска номеронабирателя (сотни, десятки, единицы) на заданную волну; на световом табло 11 пульта управления высве­тятся номера, сумма которых равна цифрам сотен, десят­ков и единиц набранной волны связи. Это означает, что автоматика настроила радиостанцию на данную волну.

Работу радиостанции в режиме «Дежурный прием» проверяют по наличию шумов приемника на любой вол­не, а также по приему работающей радиостанции. Для этого нужно установить переключатель рода работы 12 в положение «Дежурный прием», тумблер 15 — в поло­жение «Прием» и регулятор громкости 14 — в положение максимальной громкости.

При нормальной чувствительности в телефонах должен прослушиваться незначительный собственный шум при­емника.

Работу в режиме «Радио» проверяют по наличию шу­мов приемника в телефонах аналогично проверке в режи­ме «Дежурный прием» и прослушиванием своей передачи после переключения тумблера 15 в положение «Передача» и переключателя рода работы 12 в положение «Радио». При передаче тумблер 3 переводят в положение «Микрофон» (зажигается сигнальная лампочка 7 «Передача») и начинают передачу сообщения.


Рис. 2.3. Пульт управления радиостанцией Р-619: 1 — микрофон; 2 — тумблер «Вкл.—Выкл.»; 3 — тумблер «Микрофон—Ларингофоны»; 4 — кнопка для управления кана­лами; 5 — тумблер «Работа—Контроль»; 6 — тумблер «Конт­роль»; 7 — сигнальные лампочки «Контроль» и «Передача»; 8 — кожух пульта; 9 — сигнальная лампочка «Вызов»; 10 — панель пульта; 11 — световое табло; 12 — переключатель рода работы; 13 — кнопка «Вызов»; 14 — регулятор громкости; 15— тумблер «Передача — Прием»; 16 — клемма; 17 — гнезда для телеграфного ключа; 18 — телефонные гнезда; 19 — штепсель­ный разъем; 20 — наборное устройство

Подготовка радиостанции к передаче с выносного поста связи заключается в установке переключателя на панели выносного поста связи в положение «Радио», при этом загорается соответствующая сигнальная лампочка на панели выносного поста связи. При нажатии тангенты микрофона на выносном посту связи электрический сиг­нал-посылка переводит радиостанцию в режим «Пере­дача» (загорается лампочка 7 «Передача» на пульте уп­равления), начинают передачу информации. В режиме «Передача» допустимая продолжительность работы радио­станции 20 мин, после чего требуется 30-минутный пере­рыв для ее охлаждения. Оптимально допускаемая продол­жительность работы радиостанции: 1 мин — передача, 3 мин — прием.

Внутренние переговоры между операторами пульта управления и выносного поста связи осуществляют в по­ложении «Дежурный прием» переключателя рода работы

12 на пульте управления и в положении «Внутренние переговоры» переключателя на выносном посту связи. Вызов для переговоров осуществляют нажатием кнопки

13 на пульте управления (загорается соответствующая сигнальная лампочка на выносном посту связи). При вызове с выносного поста связи на пульте управления должна загореться сигнальная лампочка 9.
