Закрытое акционерное общество “МЕРА”
(Лицензия Госстандарта РФ от 31.03.99г. №011)
198005, г.Санкт-Петербург, Московский пр., 19, тел/факс 251-33-20
E-mail: mera@mail.freelines.ru
ЗАО “МЕРА” (г.Санкт-Петербург) в настоящее время является единственным в России предприятием приборостроения, имеющим ЛИЦЕНЗИЮ, выданную Госстандартом РФ по согласованию с Министерством обороны РФ на разработку (производство и ремонт) измерительных информационных комплексов в области измерений звукового давления в воздушной и водной среде, а также виброперемещений (скорости, ускорения) в качестве средств измерений военного назначения (СИ ВН).
Краткая справка о предприятии
1. ЗАО “Мера” организовано в 1992 году. (Свидетельство о государственной регистрации № АО-10-1050 от 06.11.92г.) специалистами, ранее работавшими в научно-техническом комплексе НПО “ВНИИМ им.Д.И.Менделеева” и решающими задачи создания измерительных информационных комплексов для объектов ВМФ.
Ведомственной принадлежности (к министерству, департаменту, объединению, холдингу и т.п.) предприятие не имеет. В научно-производственной деятельности предприятие опирается на эталонную базу и испытательную базу ГП “ВНИИМ им.Д.И.Менделеева”.
2. В соответствии с Уставом ЗАО “Мера” осуществляет следующие основные виды деятельности:
НИР и ОКР по созданию и производству научно-технической продукции специального назначения, а также информационно-измерительных систем и комплексов, информационно-вычислительных комплексов и их компонентов для систем контроля и диагностики состояния промышленного оборудования, агрегатов и механизмов;
разработка и внедрение типовых электронных функциональных узлов и приборов, средств автоматизации, аппаратно-программных средств расширения функциональных возможностей ПЭВМ в различные области народного хозяйства.
3. Структура предприятия позволяет обеспечить необходимый в соответствии с требованиями государственных стандартов (по ИСО 9000) уровень качества разработки, производства и ремонта СИ ВН, что подтверждается соответствующей лицензией Госстандарта РФ.
4. Сведения о продукции предприятия.
В 1997 году были проведены испытания для целей утверждения типа СИ ВН, измерительного информационного комплекса (ИИК) М052.
ИИК М052 представляет собой измерительную систему нового поколения на базе современной микропроцессорной техники с расширенными методическими и программно-алгоритмическими возможностями по осуществлению автоматического самоконтроля и диагностики виброакустического состояния оборудования, машин и механизмов.
ИИК М052 впервые в России сертифицирован Госстандартом РФ в качестве отечественной измерительной системы в указанной области измерений (сертификат № 3184 от 19.02.98г.) и внесён в Государственный реестр СИ под № 16978-98.
Отечественных сертифицированных Госстандартом РФ аналогов ИИК М052 не имеет.
В целях метрологического обеспечения указанного комплекса в рабочих условиях его эксплуатации предприятием также впервые в России разработано и сертифицировано Госстандартом РФ в качестве рабочего эталона 3-го разряда устройство М052М (сертификат № 3185 от 19.02.98г.) и внесёно в Государственный реестр СИ под № 16979-98.
Рабочий эталон М052М, реализующий поверку ИИК М052 без демонтажа виброизмерительных преобразователей с объекта установки, отечественных и зарубежных аналогов не имеет.
5. Основными потребителями продукции предприятия являются организации МО РФ, а также проектные и производственные организации ВПК страны.
ЗАО “МЕРА” представляет
сертифицированный в качестве средства измерения военного назначения
МНОГОКАНАЛЬНЫЙ АНАЛИЗАТОР СПЕКТРА типа М001-АС
Анализатор спектра М001-АС предназначен для частотного анализа стационарных случайных и периодических электрических сигналов в диапазоне частот от 2 до 20000 Гц.
Анализатор может применяться как в качестве самостоятельного средства измерений, так и в составе измерительных информационных систем (ИИС), обеспечивающих измерения и контроль параметров вибрации механизмов, акустических, электромагнитных и т.п. полей объектов, исследуемых в интересах МО РФ и других отраслей народного хозяйства.
Анализатор представляет собой компьютерное средство измерений (КСИ), выполненное на базе IBM-совместимой ПЭВМ с встроенным программным обеспечением, реализованным с применением языков высокого уровня и программного пакета LabWindows/CVI в среде Windows-95.
IBM-совместимую ПЭВМ с встроенной платой 16-разрядного АЦП;
устройство ввода М001-АС-УВ;
комплект эксплуатационной документации.
Примечание: анализатор, по требованию заказчика, может быть изготовлен как на базе ПЭВМ общего применения, так и на базе специализированной ПЭВМ (например, промышленной станции фирмы “Adwentches” типа AWS842TR).
Стоимость поставки анализатора в указанной комплектации – от 10 до 20 тыс.USD.
Характеристики надёжности:
полный назначенный срок службы – 10 лет;
средняя наработка на отказ – не менее 10000 час.;
гарантийный срок эксплуатации – не менее 24 мес.
Рабочие условия эксплуатации:
температура окружающего воздуха, оС – 20+20-15
относительная влажность воздуха, % - 98 (при +30оС);
атмосферное давление, кПа - 100±12;
напряжение питающей сети, В - 220±22;
воздействие постоянного МП с уровнем индукции, мкТл – 100;
воздействие переменного МП частотой 50 Гц и уровнем индукции, мкТл – 5.
диапазон уровней напряжений входного сигнала – 30 мкВ…3,15 В при пик-факторе 3;
глубина одновременного анализа – > 80 дБ;
входной импеданс каналов – 1 МОм/150 пФ;
уровень подавления интермодуляционных помех – > 50 дБ;
уровень развязки между каналами – > 90 дБ;
СКЗ собственных шумов в полосах анализа – до 3 мкВ;
коэффициент нелинейных искажений – до 0,2%;
максимальная разность фаз между каналами – до 1о;
максимальная потребляемая мощность – до 200 ВА;
представление информации – в мВ, или в дБ относительно 1 мкВ.
Встроенная функция калибровки анализатора обеспечивает возможность оператору провести экспресс-проверку сохранности одной из наиболее важных нормированных метрологических характеристик (основная погрешность измерения СКЗ напряжений) в течение межповерочного интервала (1 год) и выполнить, при этом, следующие действия (при необходимости):
ввести необходимую поправку в погрешность результата измерения, в случае нахождения значения погрешности по какому-либо каналу в диапазоне (2…5)%, в соответствии с Руководством по эксплуатации ГИЕШ 1.456.000 РЭ;
вывести из режима измерений канал, значение погрешности которого превысило 5%, переключив соответствующий разъём на устройстве ввода М001-АС-УВ.
ОСНОВНЫЕ РЕЖИМЫ РАБОТЫ И ХАРАКТЕРИСТИКИ
Режим “Вольтметр-Частотомер” обеспечивает:
генерацию синусоидальных сигналов (ГСС);
измерение напряжения переменного тока (ИНПТ);
измерение частоты синусоидальных сигналов (ИЧСС);
калибровку и функциональный контроль работоспособности анализатора.
Характеристики ГСС:
диапазон воспроизводимых частот от 31,5 Гц до 20 кГц;
диапазон воспроизводимых напряжений от 1 мВ до 1 В;
Характеристики ИНПТ:
предельные значения основной погрешности при измерении СКЗ напряжений:
в диапазоне уровней от 10 мВ до 30 мВ - ± 2%
в диапазоне уровней от 30 мВ до 3 В - ± 0,5%
предельные значения неравномерности АЧХ в диапазоне частот 2 …20000 Гц - ± 0,25%.

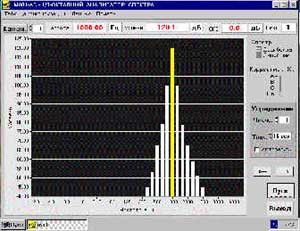

линейное усреднение текущих спектров при числе усреднений от 1 до 128;
предельное значение основной погрешности измерения напряжений на средних частотах фильтров – 3%.
предельное значение неравномерности АЧХ каналов анализа – 2%.

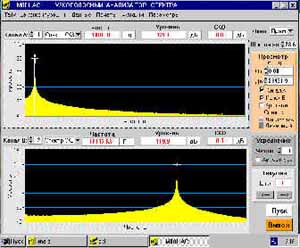

Режим “Узкополосный анализ” обеспечивает:
фильтрацию сигналов в диапазоне частот 0…20 кГц с разрешениями 28,6 и 14,3 Гц;
фильтрацию сигналов в диапазоне частот 0…12,6 кГц с разрешениями 16; 8; 4; 2; 1 Гц;
фильтрацию сигналов в диапазоне частот 0…1600 Гц с разрешениями 2; 1; 0,5; 0,25; 0,125; 0,062; 0,031 Гц;
линейное усреднение текущих спектров при числе усреднений от 1 до 128;
использование весовых функций типа Хэмминга, Ханнинга, Блекмана, Блекмана-Харриса 4 и 7 порядков;
вычисление дополнительных функций: автоспектров, взаимных спектров, функций авто- и взаимной корреляции, частотной
характеристики линейной системы, функций когерентности и т.п.
предельное значение основной погрешности измерения напряжений на средних частотах фильтров – 3%.
предельное значение неравномерности АЧХ каналов анализа – 2%.

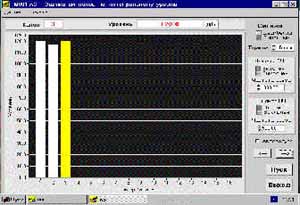

Режим “Оценка сигналов по интегральному уровню” предназначен для:
единовременного просмотра уровней СКЗ сигналов по всем каналам анализа;
оценки СКЗ сигналов в произвольно выбранных, по желанию оператора, полосах частот.

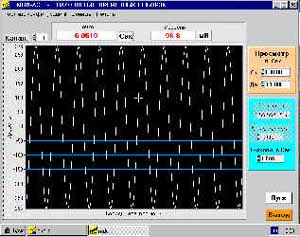

Режим “Накопление информации” предназначен для:
синхронного накопления по произвольному числу каналов длительных временных выборок исследуемого сигнала;
хранения временных выборок исследуемого сигнала в памяти и на МД с целью его последующего анализа.
Режим “Специальные программы” предусмотрен с целью “насыщения” анализатора дополнительными сервисными (пользовательскими)
программами для расширения методических возможностей его использования.
ЗАО “МЕРА” готово рассматривать предложения потенциальных партнёров как по поставке потребителям непосредственно
анализаторов спектра М001-АС, так и по созданию на базе указанных анализаторов измерительных систем для контроля параметров,
формируемых изменениями в указанном диапазоне частот любых физических величин.
