МАЯЧНЫЕ ИСТОЧНИКИ СВЕТА

Основной целью создания большой и малой маячной оптики является необходимость сделать маячный огонь видимым в море с предельно дальних расстояний. Но эта цель достигается не только применением специальной оптики,— многое зависит от того, какой источник света имеет данный маяк, освещаемый знак или освещаемый буй.

Современные световые маяки, как правило, имеют электрические источники света (рис. 14). Но на тех маяках, где нет местной электросети, а автономную электростанцию по каким-либо причинам установить нельзя, используются керосино-калильные или ацетиленовые источники света.


Рис. 14. Типовая схема маячной установки с электрическим источником света

К электрическим источникам света относятся маячные электролампы, мощностью до 2 киловатт. От обычных маячные электролампы отличаются формой тела накала, дающей равномерное излучение света, что необходимо для обеспечения одинаковой видимости огня со всех точек горизонта.


Рис. 15. Типовая схема керосино-калильной маячной установки: 1 — керосино-воздушная батарея; 2 — керосино-калильная горелка

Керосино-калильные источники света (рис. 15) в силу простоты устройства и надежности в действии имеют широкое применение в маяках. Керосино-калильная установка состоит из следующих основных частей, соединяемых между собой соответствующими трубопроводами: из керосиновоздушной батареи, имеющей ручной насос, воздушный регулятор давления, воздушный резервуар с манометром и керосиновый резервуар с манометром, и из керосино-калильной горелки с сеткодержателем и сеткой.

Основное назначение керосино-воздушной батареи заключается в бесперебойной подаче керосина к горелке под заданным давлением воздуха в течение всего времени работы установки. Горелка служит для того, чтобы создавать при нормальном горении синее пламя высокой температуры, служащее для накала сетки. Это пламя представляет собой горящую смесь паров керосина и воздуха.

Ацетиленовые источники света имеют очень широкое применение в маячном деле как на обслуживаемых, так и на автономно автоматически действующих установках. Ацетиленовая установка (рис. 16) состоит из следующих основных частей, соединяемых между собой металлическим трубопроводом: из батареи газоаккумуляторов (баллонов с ацетиленом), из коллекторной коробки с контрольным манометром, показывающим давление газа, имеющегося в баллонах, из ацетиленового аппарата, установленного или в фонарном сооружении маяка или в маячном фонаре, на знаке или буе.


Рис. 16. Типовая схема маячной установки с ацетиленовым источником света: 1 — батареи газоаккумуляторов; 2 — коллекторная коробка; 3—ацетиленовый аппарат; 4—маячный фонарь

Ацетиленовые аппараты должны отвечать следующим требованиям:

1) надежная круглосуточная работа без перебоев не менее 6 месяцев;

2) длительный срок службы;

3) стабильность установленной характеристики огня;

4) независимость от изменения давления газа в баллонах;

5) стабильность силы света горелки.

Изготовляемые отечественной промышленностью и используемые на наших морях серийные ацетиленовые аппараты полностью отвечают всем перечисленным выше требованиям. Наиболее распространены у нас аппараты типа К-80 и К-130, имеющие постоянную или проблесковую характеристику огней.

Маячные фонари. Для предохранения ацетиленового аппарата и пламени его горелки или другого источника света от ветра, дождя, брызг морских волн, насекомых и т. д., а также для установки малой оптики, усиливающей свет источника, служат специальные устройства, называемые фонарями.


Рис. 17. Фонарь Ф-200: 1 — основание; 2 — центральная остекленная часть; 3 — вентиляционная система: 4— ацетиленовый аппарат; б — цилиндрическая линза; 6 — светофильтр; 7 — шарнир для открывания фонаря; 8—9 — пружины, прижимающие линзу и светофильтр


Рис. 18. Створный фонарь ФС-35: 1 — основание; 2—Центральная остекленная часть с местом для светофильтра; 3 — сферический рефлектор; 4— ацетиленовый аппарат; б— вентиляционная система; б—дискообразная линза

Общие виды типовых маячных фонарей кругового и направленного действия показаны на рис. 17 и 18.

В целях экономии газа в ацетиленовых фонарях между регулятором низкого давления и проблесковым аппаратом включается специальный «солнечный клапан», выключающий подачу газа в проблесковый аппарат с наступлением рассвета и включающий подачу газа с наступлением сумерок. Солнечный клапан крепится к фонарю на кронштейне с таким расчетом, чтобы он не затемнялся фонарем или другими частями сооружения, а также не мешал действию самого фонаря (рис. 19).

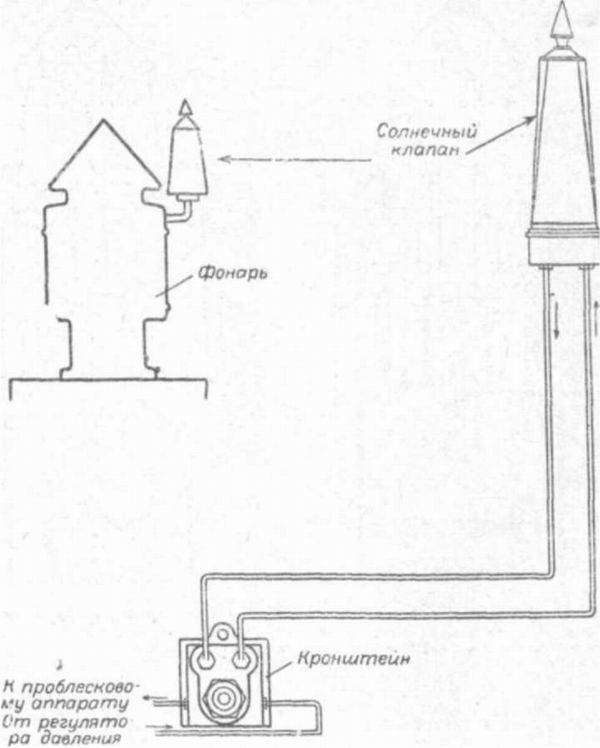

Рис. 19. Схема включения солнечного клапана в газопровод

Принцип устройства солнечного клапана (рис. 20) основан на превращении световой энергии в тепловую. Основной деталью клапана является расположенный в центре прибора зачерненный цилиндр 7, который давит на плечо рычага 2, помещенного в коробке основания клапана 3 и перекрывающего отверстие для пропуска газа к ацетиленовому аппарату.


Рис. 20. Солнечный клапан

С наступлением сумерок зачерненный цилиндр вследствие охлаждения сжимается, а поэтому нажатие на плечо рычага 2 ослабевает. Пружина 4 отводит рычаг от отверстия для пропускания газа, который начинает свободно проходить в проблесковый аппарат, и фонарь зажигается. С наступлением рассвета под влиянием солнечной радиации (прямой или рассеянной) затемненный цилиндр вследствие нагрева удлиняется и усиливает нажатие на плечо рычага, который, преодолевая сопротивление пружины 4, закрывает отверстие для прохода газа. Газ перестает поступать в проблесковый аппарат, и фонарь гаснет.

Конструкция клапана предусматривает устранение влияния изменений длины затемненного цилиндра от внешней температуры.

Маячные фонари устанавливаются на вершинах навигационных знаков и на площадках ажурных надстроек буев.
