§ 99. Устройство и эксплуатация эхолота НЭЛ-5

Эхолот НЭЛ-5 представляет собой навигационный магнитострикционный эхолот, предназначенный для установки на крупнотоннажных судах и позволяющий измерять глубины от 1 до 2000 м.

Комплект эхолота содержит следующие приборы:

указатель глубин,

самописец,

посылочное реле,

усилитель,

фильтр,

два вибратора,

кабельные коробки,

футляр с бумагой,

ящик с запасными частями и инструментом.

Все приборы эхолота работают от переменного тока 127 в, 50 гц. Если на судне отсутствует переменный ток, то питание прибора осуществляется через преобразователь ПО-550. Одновременная работа осуществляется с помощью реле переключения, расположенного в самописце.

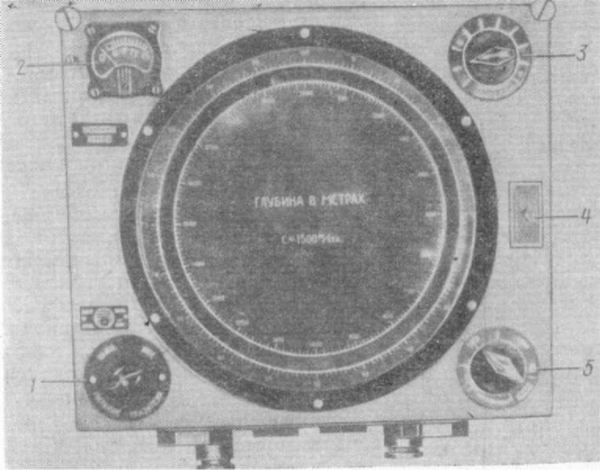

Указатель глубин (рис. 137) предназначен для визуальных отсчетов глубин и для управления посылкой и приемом ультразвуковых импульсов. Отсчет глубины производится по вспышкам неоновой лампочки, которая вращается с постоянной скоростью относительно неподвижной шкалы, укрепленной на крышке указателя глубин. Шкала имеет два диапазона — от 0 до 100 и от 0 до 2000 м.

На корпусе указателя расположены рукоятки управления эхолотом в случае работы указателя глубин, а именно: выключатель 1 переключатель диапазона 5, регулятор усиления 3, выключатель 4 гашения нулевой вспышки неоновой лампочки и вольтметр 2, контролирующий величину рабочего напряжения,

При работе с указателем глубин необходимо:

выбрать нужный диапазон измеряемой глубины и установить переключатель диапазонов в положение от 0 до 100 или от 0 до 2000 м;

включить указатель глубин, поставив включатель в положение «Включено»;

с помощью регулятора усиления и регулятора в усилителе добиться яркой вспышки неоновой лампочки;


Рис. 137.

при измерении малых глубин включить «Гашение нуля».

В самописце эхолота НЭЛ-5 используется электротермический метод записи.

Внешний вид самописца показан на рис. 138.

На лицевой стороне крышки самописца расположены: два предохранителя 1, вольтметр 3, лампочка 2, сигнализирующая о включении в работу указателя, выключатель самописца 10, переключатель диапазонов 9, рукоятка 6 регулятора усиления, выключатель 8 гашения нулевой вспышки, кнопка 7 оперативных отметок, тумблер 5 и лампа 4 контроля скорости вращения двигателя самописца. Крышка самописца имеет застекленное окно 11 для наблюдения за записью глубин и для заправки бумаги.

При работе самописца необходимо:

поставить выключатель в самописце в положение «Включено»; выбрать нужный диапазон измеряемой глубины и переключатель диапазонов поставить в положение «200», «1000» или «2000»;

с помощью регулятора усиления и регулятора в усилителе добиться отчетливой записи глубин;

при измерении малых глубин включить тумблер «Гашение нуля».

Посылочное реле осуществляет автоматическое переключение конденсаторов, заряженных до высокого напряжения, на обмотку вибратора-излучателя. Реле состоит из двух катушек, подвижного контакта, являющегося якорем реле, спиральной пружины и неподвижного контакта. Питание реле осуществляется через выпрямитель. В коробке реле расположены также посылочные конденсаторы и высоковольтный выпрямитель для зарядки посылочных конденсаторов.


Рис. 138.

Усилитель резонансного типа настроен на частоту принимаемого сигнала. Максимальный коэффициент усиления около 106 раз. На передней стенке шасси расположены кнопка подмагничивания, регулятор смещения на тиратроне, плавкий предохранитель, включенный в первичную обмотку силового трансформатора и патрон с сигнальной лампой.

Фильтр предназначен для защиты судовой сети от проникновения высокочастотных помех со стороны эхолота. Состоит из дросселей и конденсаторов. На фильтре имеется рубильник для подачи питания на комплект эхолота.

Пуск эхолота НЭЛ-5 производится следующим образом. В случае питания от сети переменного тока следует выключатель фильтра поставить в положение «Включено», при этом будет подано питание на силовой трансформатор усилителя, посылочное реле и на выключатель питания самописца и указателя. Для остановки эхолота следует:

вывести регулятор усиления;

выключатель самописца или указателя глубин поставить в положение «Выключено».
