2.3. ТРАНЗИСТОРНЫЕ УКВ РАДИОСТАНЦИИ

Радиостанцию «Рейд» (рис. 2.4) устанавливают на судах морского и промыслового флотов, на судах типа река — море, а также на вспомогательных судах ВМФ.


Рис. 2.4. Общий вид радиостанции «Рейд»

В комплект радиостанции входят: пульты дистанционного управления (ПДУ), приемопередатчик, блок питания, блок автоматики и антенна. Приемопередатчик состоит из передатчика и двух приемников, обеспечивающих одновременно дежурный прием по симплексному и дуплекс­ному каналам. Технические данные радиостанции пока­заны в табл. 2.1.

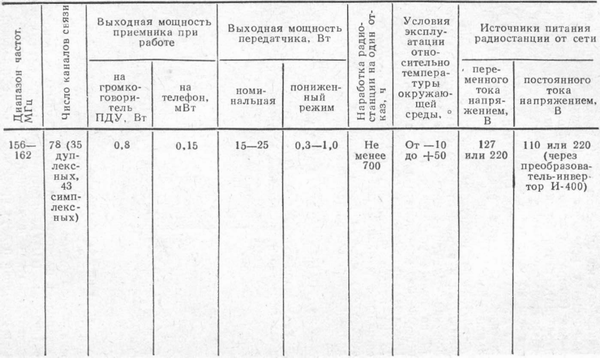

Таблица 2.1. Технические данные радиостанции "Рейд"



ПДУ, устанавливаемый в ходовой рубке или на ходо­вом мостике, предназначен для управления радиостанцией и обеспечивает ее включение, выключение, работу на де­журных каналах и двустороннюю связь.

Включение радиостанции с ПДУ: нажать кнопку PC, при этом высвечиваются световое табло с цифрой дежур­ного симплексного канала (16, 11 или 39) и световое табло индикации дежурного канала ДКС (при дежурном приеме на одном симплексном канале) или ДКС и ДКД (при дежурном приеме на симплексном и дуплексном каналах одновременно), в громкоговорителе и микротеле­фонной трубке слышны характерные шумы приемника; вращением ручки «Яркость» установить желаемую яр­кость свечения светового табло пульта; вращением ручки «Громкость» установить нужную громкость (названия ручек и кнопок на рисунке не указаны).

Работа радиостанции на дежурных каналах преду­сматривает:

— дежурный прием на одном из симплексных кана­лов (16, 11 или 39);

— дежурный прием на двух каналах: на одном из симплексных (16, 11 или 39) и дуплексном (01);

— ведение двусторонней связи с ПДУ на одном из симплексных каналов (16, 11 или 39);

— ведение двусторонней связи с ПДУ на дуплексном канале (01).

Дежурный прием на симплексном канале обеспечи­вается включением радиостанции с ПДУ при уложенной в держатель микротелефонной трубке и нажатой кнопке «Откл.», при этом световое табло ДКД гаснет.

Дежурный прием на двух каналах обеспечивается включением радиостанции с ПДУ при уложенной в дер­жатель микротелефонной трубке, при этом на табло инди­кации каналов загорается номер дежурного канала и ми­гают световые табло ДКС и ДКД. Вращением ручки «Уровень ШПД. Дупл.» прекращают мигание светового табло ДКД.

При приеме вызова по симплексному каналу мигает световое табло ДКС, а при приеме вызова по дуплексному каналу — световое табло ДКД.

Двусторонняя связь на любом дежурном симплексном канале обеспечивается поднятием микротелефонной труб­ки (гаснет световое табло ДКД — отключается дежурный дуплексный канал), сигнал от корреспондента при этом поступает только на теле­фон микротелефонной труб­ки. Переход на передачу обеспечивается нажатием тангенты микротелефонной трубки (загорается световое табло «Мощн.», указывая на наличие отдачи мощно­сти в антенну).

Двусторонняя связь на дежурном дуплексном ка­нале (01) обеспечивается снятием микротелефонной трубки, а также нажатием кнопки «Связь», при этом загорается световое табло ДКД, а табло ДКС гаснет; на табло индикации номера канала загорается цифра 01. При переходе с приема на передачу следует нажать тангенту микротелефонной трубки (время нажатия — время передачи). При выключении радиостанции не­обходимо на ПДУ отпус­тить (отжать) кнопку PC — все табло гаснет.

Переносная радиостанция «Причал» предназначена для служебной связи на борту судна. Радиостанция смонти­рована в брызгозащищенном корпусе из алюминиевого сплава (рис. 2.5).


Рис. 2.5. Радиостанция «При­чал»: 1 — манипулятор; 2 — гибкая штыревая антенна; 3 — пере­ключатель каналов; 4 — пере­ключатель рода работы

На торцевой стороне корпуса разме­щены: высокочастотная розетка для соединения с гибкой штыревой антенной 2, вилка для соединения манипуля­тора 1, переключатель каналов 3, переключатель рода работы 4. На боковой грани корпуса манипулятора вмонтирована тангента, с помощью которой осуществляется переход радиостанции с приема на передачу. Внутри кор­пуса манипулятора размещены громкоговоритель и инди­катор разряда аккумуляторной батареи, представляющий собой электронное реле со световой сигнализацией, кото­рое при разряде батареи срабатывает и тем самым ука­зывает на необходимость заряда батареи. Технические данные радиостанции показаны в табл. 2.2.

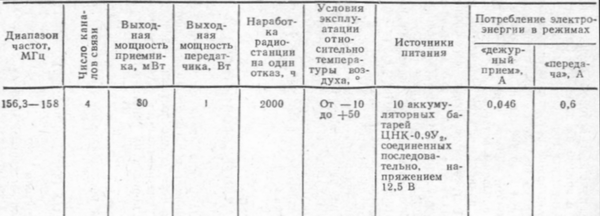

Таблица 2.2. Технические данные радиостанции «Причал»



Перед включением радиостанции переключатель кана­лов 3 установить на требуемый канал, переключатель рода работы 4 — в положение «Вкл.», при этом включа­ется приемник без шумоподавителя — в громкоговорителе манипулятора прослушиваются шумы приемника, свиде­тельствующие о его исправности. Для включения шумо­подавителя переключатель рода работы 4 установить в положение ПШ1. Переключение радиостанции в режим передачи осуществляют нажатием тангенты манипулято­ра. При передаче сообщения рекомендуется держать мани­пулятор вертикально на расстоянии 10—20 см от рта. Отсутствие свечения индикаторной лампочки манипулятора указывает на исправность аккумуляторов. Для выключе­ния радиостанции переключатель рода работы 4 устано­вить в положение «Выкл.»,
