2.2. Буксирные устройства

Буксирное устройство надводного корабля предназначено для его буксировки и буксировки им в море однотипных кораблей, а также кораблей меньшего водоизмещения. Буксирное устройство подводной лодки предназначено для ее буксировки в гаванях и на рейдах. Использование буксирных устройств возможно только при буксировке кораблей в кильватер.

Основные элементы буксирного устройства — буксирный трос и приспособления для его крепления к корпусу корабля. На кораблях ВМФ применяют гибкие стальные буксирные тросы Г О С Т 3083—66, данные о которых приведены в табл. 2.4.


Т а б л и ц а 2.4

* При использовании синтетического троса равной прочности длина буксирного троса может быть уменьшена вдвое.

Буксирное устройство надводного корабля используется с кормы, если корабль буксирующий, и с носа — если корабль буксируемый (рис. 2.19). Оно представляет собой две браги, каждая из которых состоит из двух шкентелей. Каждая брага крепится такелажными скобами к паре буксирных обухов, расположенных соответственно на баке и юте. К шкентелям носовой или кормовой браги с помощью специального узла А крепится буксирный трос, который выводится соответственно в носовой или кормовой палубный клюз. Узел крепления (рис. 2.20) буксирного троса к браге состоит из буксирного глаголь-гака и такелажных скоб. Глаголь-гак обеспечивает в случае опасности отдачу буксирного троса, находящегося под нагрузкой. По-походному буксирный трос хранится на вьюшке с ручным приводом (рис. 2.21), шкентели — в такелажной кладовой, внутри надстройки или могут быть обнесены вокруг барбетов носовой и кормовой башен.


Рис. 2.19. Буксирное устройство надводного корабля:
1 — палубные клюзы; 2 — буксирный трос; 3 — шкентели; 4 — скобы; 5 — обухи

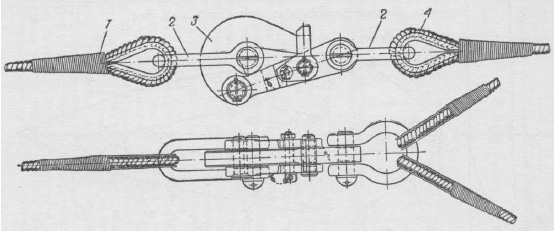

Рис. 2.20. Крепление буксирного троса к браге (узел Л):
I - буксирный трос; 2 — скобы; 3 — глаголь-гак; 4 — шкентель

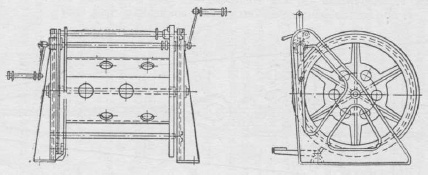

Рис. 2.21. Вьюшка с ручным приводом

Буксирное устройство катера обычно представлено усиленным крестовым кнехтом, который в этом случае называют буксирным битенгом. Буксирный битенг устанавливают на баке катера в диаметральной плоскости, вблизи от носового палубного клюза. Специального буксирного троса катера, как правило, не имеют.

Буксирное устройство подводной лодки показано на рис. 2.22. Оно представлено откидным буксирным гаком, который может быть выложен с помощью пневматической машинки из первого отсека. Буксирный трос заводится на гак через клюз-трубу. Как правило, своего буксирного троса подводные лодки не имеют.


Рис. 2. 22 Буксирное устройство подводной лодки:
1 - клюз-труба; 2 - буксировочный трос; 3 - буксировочный гак; 4 - пневматическая машинка

Работа с буксирным устройством и меры безопасности. При подготовке корабля к буксировке необходимо разнести и надежно закрепить буксирную брагу на юте (баке). На буксирующем корабле ходовой конец буксирного троса сматывается с вьюшки, проводится через кнехты, накладывается на кормовой швартовный шпиль, выводится в кормовой палубный клюз и вновь возвращается на палубу. В основание огона ходового конца буксирного троса ввязывается проводник. Для переноса коренного конца буксирного троса с вьюшки (кнехтов, шпиля) на глаголь-гак браги в основание огона коренного конца ввязывается вспомогательный конец — с в и с т о в.

Для работы с буксирным устройством личный состав должен иметь определенные практические навыки. На механизмах и приспособлениях должны работать только лица, допущенные к их обслуживанию. Работы производятся в соответствии с расписанием по буксировке. Основные меры безопасности при работах с буксирным устройством:

— во время работы личный состав не должен находиться вблизи движущегося троса и внутри его шлагов;
— ввиду большого веса буксирного троса стравливать его разрешается только шпилем через кнехты и стопоры, стравливать вручную запрещается;
— для переноса коренного конца с вьюшки (кнехтов, шпиля) на глаголь-гак браги буксирный трос должен браться на стопоры;
— для предохранения буксирного троса от перетирания в местах перегибов следует подкладывать деревянные подушки или маты;
— при отдаче буксирного троса с глаголь-гака под натяжением на баке (юте) не должно быть личного состава;
— не следует без крайней необходимости изменять типовую схему буксировки, так как прочность устройств, за которые будет крепиться буксирный трос или брага, может оказаться недостаточной.
