§ 108. Радиолокация

Действие радиолокационных станций (РЛС) основано на использовании явления отражения радиоволн от различных препятствий, расположенных на пути их распространения, т. е. в радиолокации для определения положения объектов используется явление эха. Для этого в РЛС имеется передатчик, приемник, специальное антенно-волноводное устройство и индикатор с экраном для визуального наблюдения эхо-сигналов. Таким образом, работу радиолокационной станции можно представить так: передатчик РЛС генерирует высокочастотные колебания определенной формы, которые посылаются в пространство узким лучом, непрерывно вращающимся по горизонту. Отраженные колебания от любого предмета в виде эхо-сигнала принимаются приемником и изображаются на экране индикатора, при этом имеется возможность немедленно определять на экране направление (пеленг) на объект и его расстояние от судна.

Пеленг на объект определяется по направлению узкого радиолокационного луча, который в данный момент падает на объект и отражается от него.

Расстояние до объекта может быть получено путем измерения малых промежутков времени между посылкой зондирующего импульса и моментом приема отраженного импульса, при условии, что радиоимпульсы распрастраняются со скоростью с = 3 Х 108 м/сек. Судовые РЛС имеют индикаторы кругового обзора (ИКО), на экране которого образуется изобр ажение окружающей судно навигационной обстановки.

Широкое распространение нашли береговые РЛС, устанавливаемые в портах, на подходах к ним и на каналах или на сложных фарватерах. С их помощью стало возможным осуществлять ввод судов в порт, руководить движением судов по фарватеру, каналу в условиях плохой видимости, в результате чего значительно снижается простой судов. Эти станции в некоторых портах дополняют специальной телевизионной передающей аппаратурой, которая передает изображение с экрана радиолокационной станции на подходящие к порту суда. Передаваемые изображения принимаются на судне обычным телевизионным приемником, что в значительной степени облегчает судоводителю задачу ввода судна в порт при плохой видимости.

Береговые (портовые) РЛС могут быть использованы также диспетчером порта для наблюдения за передвижением судов, находящихся на акватории порта или на подходах к нему.

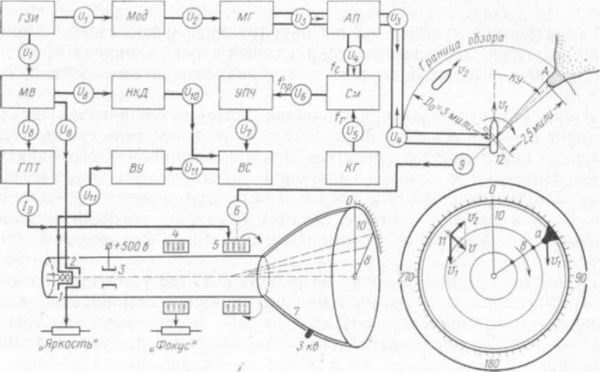

Рассмотрим принцип работы судовой РЛС с индикатором кругового обзора. Воспользуемся упрощенной блок-схемой РЛС, объясняющей ее работу (рис. 151).

Запускающий импульс, вырабатываемый генератором ЗИ, осуществляет запуск (синхронизацию) всех блоков РЛС.

При поступлении запускающих импульсов в передатчик модулятор (Мод) вырабатывает прямоугольный импульс длительностью в несколько десятых микросекунд, который подается на магнетронный генератор (МГ).


Рис. 151.

Магнетрон генерирует зондирующий импульс мощностью 70—80 квт длиной волны 1=3, 2 см, частотой /с = 9400 Мгц. Импульс магнетрона через антенный переключатель (АП) по специальному волноводу подводится к антенне и излучается в пространство узким направленным лучом. Ширина луча в горизонтальной плоскости 1—2°, а вертикальной около 20°. Антенна, вращаясь вокруг вертикальной оси со скоростью 12—30 об/мин, облучает все окружающее судно пространство.

Отраженные сигналы принимаются той же антенной, поэтому АП производит поочередное подключение антенны то к передатчику, то к приемнику. Отраженный импульс через антенный переключатель поступает на смеситель, к которому подключен клистронный генератор (КГ) . Последний генерирует маломощные колебания с частотой f Г=946 0 Мгц.

В смесителе в результате сложения колебаний выделяется промежуточная частота fПР=fГ—fС=60 Мгц, которая затем поступает на усилитель промежуточной частоты (УПЧ), он усиливает отраженные импульсы. С помощью детектора, стоящего на выходе УПЧ, усиленные импульсы преобразуются в видеоимпульсы, которые через видеосмеситель (ВС) поступают на видеоусилитель. Здесь они усиливаются и поступают на катод электроннолучевой трубки (ИКО).

Электроннолучевая трубка представляет собой вакуумную электронную лампу особой конструкции (см. рис. 151).

Она состоит из трех основных частей: электронной пушки с фокусирующим устройством, отклоняющей магнитной системы и стеклянной колбы с экраном, обладающим свойством послесвечения.

Электронная пушка 1—2 и фокусирующее устройство 4 формируют плотный, хорошо сфокусированный луч электронов, а отклоняющая система 5 служит для управления этим электронным лучом.

После прохождения отклоняющей системы электронный луч ударяет в экран 8, который покрыт специальным веществом, обладающим способностью светиться при бомбардировке его электронами. Внутренняя сторона широкой части трубки покрывается специальным проводящим слоем (графитом). Этот слой является основным анодом трубки 7 и имеет контакт, на который подается высокое положительное напряжение. Анод 3 — ускоряющий электрод.

Яркость светящейся точки на экране ЭЛТ регулируется изменением отрицательного напряжения на управляющем электроде 2 с помощью потенциометра «Яркость». В нормальном состоянии трубка заперта отрицательным напряжением на управляющем электроде 2.

Изображение окружающей обстановки на экране индикатора кругового обзора получается следующим образом.

Одновременно с началом излучения передатчиком зондирующего импульса запускается генератор развертки, состоящий из мультивибратора (MB) и генератора пилообразного тока (ГПТ), который генерирует пилообразные импульсы. Эти импульсы подаются на отклоняющую систему 5, имеющую механизм вращения, который связан с принимающим сельсином 6.

Одновременно прямоугольный положительный импульс напряжения подается на управляющий электрод 2 и отпирает ее. С появлением в отклоняющей системе ЭЛТ нарастающего (пилообразного) тока электронный луч начинает плавно отклоняться от центра к краю трубки и на экране появляется светящийся радиус развертки. Радиальное движение луча по экрану видно очень слабо. В момент прихода отраженного сигнала потенциал между сеткой и управляющим катодом возрастает, трубка отпирается и на экране начинает светиться точка, соответствующая положению в данный момент луча, совершающего радиальное движение. Расстояние от центра экрана до светящейся точки будет пропорционально расстоянию до объекта. Отклоняющая система имеет вращательное движение.

Механизм вращения отклоняющей системы связан синхронной передачей с сельсином-датчиком антенны 9, поэтому отклоняющая катушка вращается вокруг горловины ЭЛТ синхронно и синфазно с антенной 12. В результате этого на экране ЭЛТ появляется вращающийся радиус развертки.

При повороте антенны поворачивается линия развертки и на экране индикатора начинают светиться новые участки, соответствующие импульсам, отражающимся от различных объектов, находящихся на различных пеленгах. За полный оборот антенны вся поверхность экрана ЭЛТ покрывается множеством радиальных линий разверток, которые засвечиваются только при наличии на соответствующих пеленгах отражающих объектов. Таким образом, па экране трубки воспроизводится полная картина окружающей судно обстановки.

Для ориентировочного измерения расстояний до различных объектов на экране ЭЛТ наносятся путем электронной подсветки, вырабатываемой в блоке ПКД масштабные кольца (неподвижные круги дальности). Для более точного измерения расстояния в РЛС применяется специальное дальномерное устройство, с так называемым подвижным кругом дальности (ПКД).

Для измерения расстояния до какой-либо цели на экране ЭЛТ необходимо, вращая ручку дальномера, совместить ПКД с меткой цели и взять отсчет в милях и десятых долях по счетчику, механически связанному с рукояткой дальномера.

Кроме эхо-сигналов и дистанционных колец, на экране ЭЛТ засвечивается отметка курса 10 (см. рис. 151). Это достигается путем подачи на управляющую сетку ЭЛТ положительного импульса в тот момент, когда максимум излучения антенны проходит направление, совпадающее с диаметральной плоскостью судна.

Изображение на экране ЭЛТ может быть ориентировано относительно ДП судна (стабилизация по курсу) или относительно истинного меридиана (стабилизация по норду). В последнем случае отклоняющая система трубки имеет также синхронную связь с гирокомпасом.

При плавании в узкостях наиболее удобна стабилизация изображения относительно диаметральной плоскости. Кроме того, при такой стабилизации легко решается задача о выборе маневра для расхождения со встречным судном.

Достоинством стабилизации по норду является то, что рыскание и изменения курса судна не вызывают смазывания изображения, а также легко сличить изображение на экране ЭЛТ с навигационной картой.

Большинство РЛС является станциями, на индикаторах кругового обзора (11 на рис. 151) которых отображается относительная картина взаимного движения судов. Некоторые судовые РЛС (например, «Океан», «Декка») имеют приставки для индикации истинного движения. В отличие от индикаторов относительного движения, в которых начало развертки (эхо-сигнал собственно- го судна) всегда находится в центре экрана ЭЛТ, в индикаторах истинного движения начало развертки с помощью вычислительного устройства может перемещаться по экрану в направлении и со скоростью, которые соответствуют движению собственного судна. Благодаря этому неподвижные навигационные объекты на экране не остаются на месте, а подвижные перемещаются в направлении, соответствующем их истинному курсу.
