§ 122. Шлюпочное устройство и спасательные
средства морских судов
Шлюпочное устройство современного транспортного судна состоит из шлюпок (спасательных и рабочих), приспособлений для
хранения шлюпок по-походному на своих штатных местах,
устройств для спуска шлюпок на воду и подъема их на борт судна
и палубных механизмов (шлюпочные лебедки).
При размещении спасательных шлюпок учитывают доступность
и возможность быстрой посадки в них пассажиров и команды, легкость, быстроту и безопасность спуска шлюпок на воду при неблагоприятных условиях крена и дифферента и безопасность хранения. Шлюпки располагают так, чтобы они не мешали работе у
других шлюпок. Палубы, на которых размещены шлюпки, должны
быть освещены.
Шлюпки хранят по обоим бортам на одной из наиболее высоко расположенных палуб в средней части судна. Спасательные
шлюпки нельзя располагать в носовой части в пределах 1/5 длины
судна, так как здесь они могут быть повреждены или омыты волнами. При размещении шлюпок в кормовой части они при спуске
могут попасть под винты.
На танкерах грузоподъемностью более 3000 т должно быть не
менее четырех спасательных шлюпок: две на кормовой надстройке
и две посередине судна. На крупнотоннажных судах допускается
расположение шлюпок в два яруса, по две под одной парой шлюпбалок.
На своих штатных местах шлюпки должны быть установлены
таким образом, чтобы при любых сложных условиях рейса они
оставались неподвижными и не повредились. Их располагают на
двух или трех ростр-блоках (кильблоках), которые должны иметь
простую конструкцию и быть точно пригнаны по форме обводов
шлюпки. Крепят шлюпки по-походному при помощи найтовов,
имеющих глаголь-гак для быстрой их отдачи.
Для подъема и спуска шлюпок на воду применяют шлюпбалки
различных конструкций. Шлюпку подвешивают к головам двух
шлюпбалок на талях. Шлюпбалки должны обеспечивать быстрое
вываливание шлюпки за борт, спуск
ее с полным снабжением и комплектом для людей, на который она рассчитана; спуск шлюпок с обоих бортов
судна при крене до 15°.
Шлюпбалки подразделяют на три
группы.
Рис. 173.

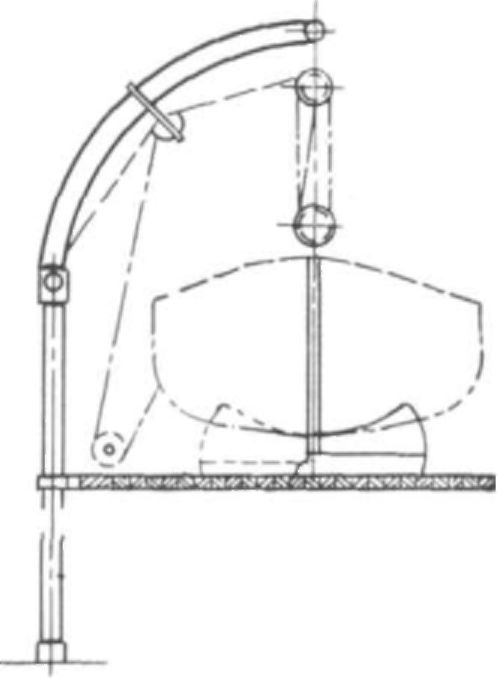

Поворотные (обыкновенные)
шлюпбалки (рис. 173) состоят из
стальных изогнутых балок, вращающихся вокруг своей продольной оси.
Заваливающиеся шлюпбалки также парные, но вращение их
производится на шарнире у пятки. 1

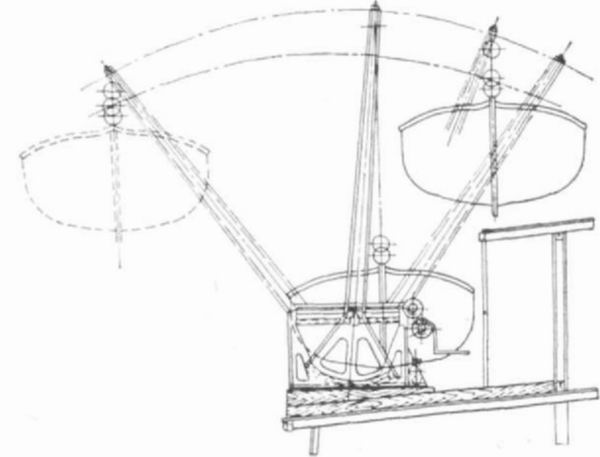

такому типу шлюпбалок относят секторную шлюпбалку (рис. 174), у которой по зубчатой рейке, закрепленной
на палубе судна, катится зубчатый
сектор благодаря вращению рукоятки
винтового стержня, проходящего через нарезную обойму.

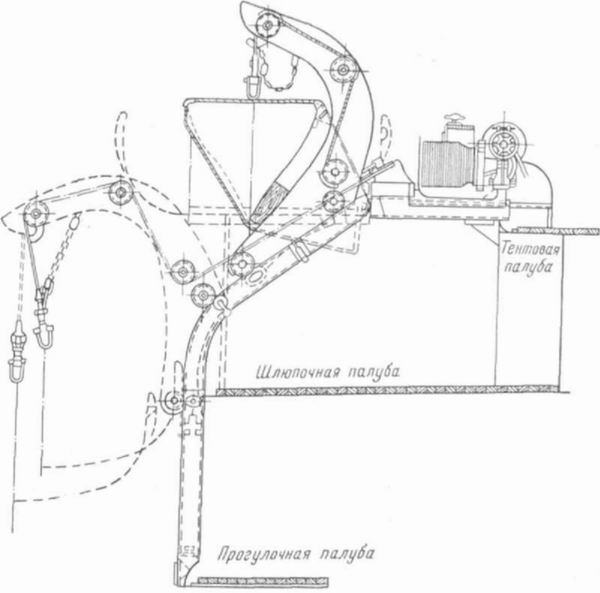

К третьей группе относят гравитационные(скользящие) шлюпбалки (с катящейся тележкой). Существует несколько разновидностей таких шлюпбалок.
Рис. 174.
Один из типов показан
на рис. 175. Спуск шлюпки производится под действием ее собственного веса при ослаблении тормозного устройства шлюпочных
лебедок. Преимущество этой группы шлюпбалок состоит в том,
что при их применении нельзя повредить и смыть шлюпки, так как
они хранятся над самой высокорасположенной палубой судна и
далеко от борта.
Рис. 175.
Спуск и подъем шлюпки осуществляют вручную или при помощи шлюпочных лебедок. Шлюпку спускают до такой высоты, чтобы киль ее находился немного выше уровня гребня волны, а затем плавно, но быстро спускают на подошву волны. Это исключает
возможность удара под днище шлюпки подошедшей волны. Важно
своевременно выложить нижние блоки шлюпочных талей, что значительно упрощается при наличии приспособления для одновременного выкладывания шлюпочных талей. При спуске шлюпки на
воду предварительно заводят к носу судна фалинь, который пропускают через носовой рым шлюпки и крепят шлюпочным узлом за
вторую банку(1).
После выкладывания шлюпочных талей шлюпку
удерживают параллельно борту судна па необходимом расстоянии, управляя рулем. Чтобы не повредить шлюпку от ударов о
борт судна, ее спускают с подветренного борта, снижая ход дс
малого. Если шлюпку спускают при сильном волнении, рекомендуется выпускать растительное или минеральное масло(2).
Для этой
цели вдоль борта судна подвешивают мешки с маслом, которое,
просачиваясь через стенки мешка, распространяется тонким слоем
по поверхности воды и ослабляет силу удара волны.
При подъеме шлюпки на судно в ней должны находиться два
человека. На борт подают фалинь. Лопаря шлюпочных талей разносят по палубе судна через канифас-блоки (при подъеме вручную). Отрывать шлюпки от воды нужно в момент нахождения ее
на гребне наибольшей волны. После отрыва от воды открывают
пробки для удаления воды из шлюпки.
К спасательным средствам современного морского судна относят шлюпки, плоты, скамьи, круги, нагрудники и т. д.
Судовые шлюпки — главные спасательные средства
для пассажиров и команды. Шлюпками также пользуются для сообщения с берегом, для завозки верпов, для выполнения различных
работ (забортные работы, завозка концов при постановке на бочку и т. д.). Для последних целей обычно используют рабочие
шлюпки.
Плавучесть шлюпки и способность ее держаться на воде должны быть такими, чтобы шлюпка не тонула при полной нагрузке,
будучи при этом заполненной водой. Шлюпка должна обладать
остойчивостью, достаточной для того, чтобы нести парус, не опрокидываться на волнении и допускать без значительного крена свободное перемещение в ней людей; быть поворотливой и иметь малый дрейф при следовании под парусами; обводы ее должны обеспечить наименьшее сопротивление движению под парусами и на
веслах; высота борта шлюпки должна быть такой, чтобы можно
было работать веслами, но волна не должна захлестывать ее. Корпус шлюпки должен выдерживать тяжелые условия плавания на
волнении с полной нагрузкой, а также возможные удары при эксплуатации или спуске на воду. Наружная обшивка не должна пропускать воду и рассыхаться при длительном хранении на судне.
Габариты шлюпки при заданном количестве размещаемых людей
должны быть минимальными, чтобы она занимала возможно меньше места на борту судна. Люди должны удобно размещаться
в шлюпке, иметь возможность сидеть на банках, не мешая управлению (гребцам и рулевому).
В настоящее время разработан общепризнанный наилучший
тип спасательных шлюпок — вельботы . Эти лучшие конструкции получили свое отражение в правилах Регистра СССР и
ГОСТах.
Суда заграничного плавания снабжают спасательными средствами в соответствии с правилами, выработанными Международной конвенцией по охране человеческой жизни на море. Снабжение спасательных шлюпок такелажем и продовольствием производят по нормам ГОСТа.
На каждую спасательную шлюпку судовым расписанием по
шлюпочной тревоге назначают старшее лицо из штурманов или
квалифицированных гребцов. На моторную шлюпку выделяют человека, умеющего управлять мотором, а в шлюпку, снабженную
радиотелеграфной установкой и прожектором, — лицо, умеющее
обращаться с радио и прожекторными установками.
Универсальный плот используют в закрытом положении в качестве обычного спасательного плота. В открытом
положении плот используют для ведения с него покрасочных
работ за бортом или доковых работ.
Надувные спасательные плоты изготовляют на
6, .10 и 20 человек для торговых судов всех типов. Это прочная
надувная конструкция, защищающая от действия волн, дождя и
солнца. Хранят плоты на палубе в виде компактных пакетов. Время, необходимое для приведения плота в готовность, начиная от
момента сбрасывания до окончания заполнения углекислым газом,
не более 30 сек.
Спасательные круги и нагрудник и изготовляют
из кусковой пробки или другого эквивалентного материала. Применение кругов и нагрудников, наполненных тростником, пробочными опилками, крошеной пробкой, с -воздушными камерами,
требующими предварительного наполнения воздухом, воспрещается. Спасательный круг должен в течение 24 ч поддерживать в
пресной воде 14,5 кг балласта. Спасательные круги должны
иметь закрепленные лееры. Один спасательный круг на каждом
борту должен быть снабжен спасательным линем длиной не меньше 27,5 м.
Для всех судов нормами снабжения установлено минимальное
число спасательных кругов. Половина из них, но не менее двух,
должна иметь светящиеся буйки, которые автоматически зажигаются при падении руга в воду.
Размещать спасательные круги следует таким образом, чтобы
они были легко доступными.
Спасательный нагрудник должен поддерживать в пресной воде в течение 24 ч 7,5 кг железа, а затем дополнительно еще не
менее 15 мин такого же рода груз весом 8 кг.
Конструкция нагрудника должна быть такова, чтобы его можно было надевать с любой стороны. По расчетам нагрудник должен поддерживать голову человека, находящегося в бессознательном положении над водой.
Спасательный жилет изготовляется из материалов,
стойких против воздействия нефти и нефтепродуктов. Заполнителем спасательного жилета является пенопласт с удельным весом
0,1 г/см³.
Поддерживающая сила около 11 кг, весит жилет
1,5—1,6 кг. Он снабжен свистком, электрической лампочкой с батарейкой, питаемой водой.
Запрещено выпускать в плавание суда -при отсутствии или недостаточном количестве спасательных шлюпок, плотов, нагрудников и других спасательных средств и неисправности пускового
устройства.
На морских судах обязательно должен быть неприкосновенный
запас (НЗ) -пищевых продуктов, необходимых для питания оставившего судно личного состава в течение нескольких дней. Для
судов дальнего плавания НЗ рассчитывают на пять суток, для судов каботажного плавания — на трое суток. При этом рекомендуется пищевые продукты уложить в деревянные ящики соответствующих размеров с веревочными ручками по бокам, исходя из
расчета вместимости каждой шлюпки и района плавания судна.
Наличие заготовленных таким образом ящиков обеспечивает
удобство хранения НЗ на морских судах.
На каждого человека полагается иметь в составе неприкосновенного запаса следующие продукты на день: а) мясные консервы— 300 г или рыбные консервы — 400 г, мясо-растительные консервы — 500 г; б) масло — 50 г; в) сухари или галеты — 500 г;
г) сахар —5 0 г; д) чай—1 г; е) соль — 5 г; ж) витаминные препараты — 2 г. В состав неприкосновенного запаса входит также
молоко сгущенное сладкое — 500 г на весь трехдневный или пятидневный срок.
Помимо пищевых продуктов, спасательная шлюпка должна
обеспечиваться запасом пресной воды в анкерках из расчета 3 л
на человека.
Неприкосновенный запас расходуют при кораблекрушении,
необходимости оказания помощи судну, терпящему бедствие, и
если по непредвиденным обстоятельствам рейс продолжается более предполагаемого срока.
