§ 17. Магнитные и компасные румбы, курсы и пеленги. Общая поправка компаса

Направление в море определяют не только относительно истинного меридиана, но также относительно магнитного и компасного меридианов, называя их в общем случае магнитными компасными румбами.

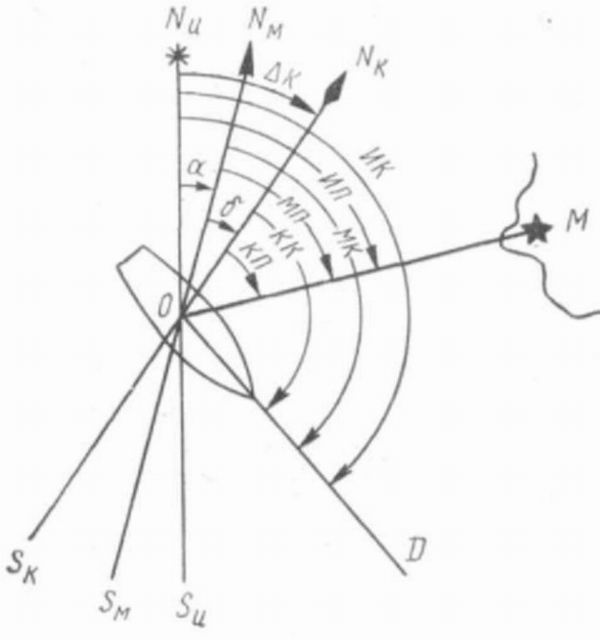

Рис. 21.

Изобразим на плоскости истинного горизонта три меридиана (рис.21): истинный NиSи, магнитный MMSM и компасный NKSK, направление диаметральной плоскости OD и направление с судна на береговой ориентир ОМ. На чертеже угол NиOD — истинный курс судна, а угол NиOM — истинный пеленг. По аналогии считают, что угол NMOD — магнитный курс (МК), угол NKOD — компасный курс (КК), угол NMOD — магнитный пеленг (МП), а угол NKOM — компасный пеленг (КП).

Таким образом, Mагнитным курсом судна называют угол при центре компаса, отсчитываемый от нордовой части магнитного меридиана до направления носовой части диаметральной плоскости судна по часовой стрелке от 0 до 360°. Компасный курс — угол при центре компаса, отсчитываемый от нордовой части компасного меридиана до направления носовой части диаметральной плоскости судна по часовой стрелке от 0 до 360°. Магнитным пеленгом предмета называют угол при центре компаса, отсчитываемый от нордовой части магнитного меридиана до направления на предмет по часовой стрелке от 0 до 360°. Компасным пеленгом предмета называют угол при центре компаса, отсчитываемый от нордовой части компасного меридиана до направления на предмет по часовой стрелке от 0 до 360°.

Истинные курсы и пеленги связаны с магнитными следующими алгебраическими соотношениями:


Пример 19. И К = 355°, d = 11°5W.

Рассчитать МК.

Решение (формулы 19)


Пример 20. МП = 132°, d = 5° Ost.

Рассчитать ИП.

Решение (формулы 20)


Магнитные курсы и пеленги связаны с компасными следующими алгебраическими соотношениями:


Пример 21. КК = 357°; 5 = 5°Ost.

Рассчитать МК.

Решение (формулы 21)


Пример 22. МП = 4°: КП = 358°

Рассчитать девиацию 5.

Решение (формулы 22)


Совместное действие сил земного магнетизма и магнитного поля судна приводит к тому, что магнитная стрелка отклоняется от истинного меридиана на некоторый суммарный угол, называемый общей поправкой компаса. Ее обозначают символом АК.

Общую поправку называют остовой или вестовой и ставят знак «плюс» или «минус» в зависимости от того, к осту или весту отклонена северная часть компасного меридиана от северной части истинного меридиана. Например:

АК = +3 ° или АК = -10° .


Общая поправка компаса, склонение и девиация связаны следующими алгебраическими соотношениями:


Пример 23. d = 12°Ost; б = 4°, 5W.

Рассчитать АК.

Решение (формулы 23)
