К подъему АПЛ «Курск» были предъявлены жесткие требования - поднимать без крена и дифферента, без воздействия на наружный корпус и др. Продиктованы они были тем, что в результате взрыва механизмы АПЛ сорваны со своих фундаментов, а состояние боезапаса неизвестно.
В феврале 2001 года фирмой Mammoet Transport BV (Голландия) было предложено следующее техническое решение: поднимать лодку с помощью гидравлических домкратов, установленных на судне. В каждом домкрате был предусмотрен динамический компенсатор, который должен был компенсировать динамические усилия при отрыве «Курска» от грунта и на конечном этапе его подъема при приближении к поверхности. Его механизм на основе газовой компенсации (азот) амортизировал каждый из домкратов и позволял при динамических воздействиях иметь вертикальные перемещения до двух метров.
В свою очередь ЦКБ МТ «Рубин» совместно с Институтом им. Академика Крылова, 1-м и 40-м институтами ВМФ разработали конструкцию захватов подъемных устройств. Суть проекта заключалась в следующем: в прочном корпусе лодки между шпангоутами вырезались отверстия, туда заводились зацепы с выдвижными лапами. Отделом прочности Института им. Академика Крылова было подсчитано, что шпангоуты и прочный корпус выдержат такую нагрузку.
Изготовление технических средств подъема, принципы их работы

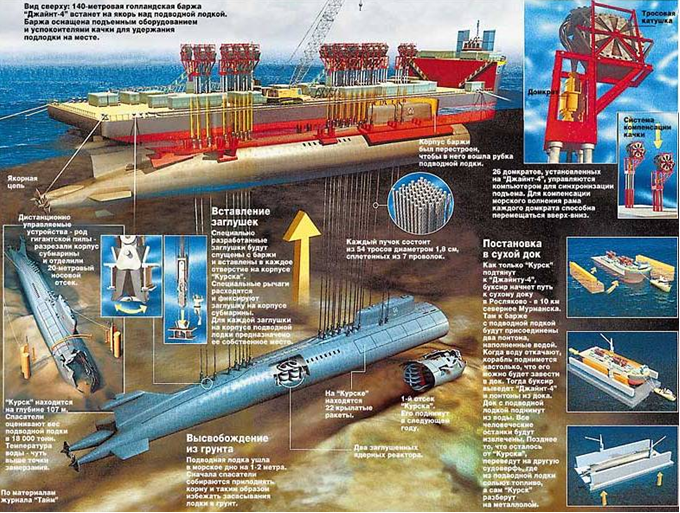

Все технические средства подъема размещались на барже «Giant 4». Баржа прошла серьезную модернизацию на верфи Shipdock Amsterdam (Голландия). Корпус баржи во многих местах был упрочнен. На ней были установлены двадцать шесть домкратов и компенсаторов с катушками большого диаметра со всей необходимой энергетикой и рабочими средами. Все это оснащалось соответствующими системами и пультами управления. На барже были организованы жилой блок и хранилище для запаса рабочих сред (азот и тому подобное). Каждый домкрат обеспечивал подъем при помощи 54 стрендов (Стренд - своеобразный трос диаметром 18 мм, состоящий из семи прочных металлических стержней: одного центрального, близкого по форме к цилиндру, и шести трапецеидального сечения).
Стренды были намотаны на катушки диаметром около трех метров. Рабочая часть стрендов от домкрата шла через клюзовую трубу, вваренную в корпус баржи, к зацепу и закреплялась на нем. Пучок из 54 стрендов выдерживал нагрузку около 1000 тонн.
Днище баржи переделывалось под конфигурацию подводной лодки с впадиной под рубку «Курска» и «седлами» вдоль всей длины прижатия подводной лодки к днищу баржи. При операции подъема баржа усилием домкратов притягивалась вниз и увеличивала свою осадку. В результате возникала архимедова сила и фактически отрывала «Курск» от грунта. Далее «Курск» притягивался к днищу баржи при помощи тросовых гидродомкратов, при этом пучки стрендов наматывались на катушки.
Опускание зацепов к отверстиям производилось по двум из четырех специальных направляющих тросов, крепившихся к направляющему кольцу. Кольцо, в свою очередь, закреплялось к «корзине», установленной непосредственно над отверстием, вырезанным в прочном корпусе «Курска». После заведения зацепов в отверстия их лапы раздвигались при помощи гидравлики и фиксировались стопором.
Для заведения лодки в плавучий док ПД-50 были изготовлены два L-образных понтона, спроектированных фирмой Mammoet Transport BV. Дело было в том, что максимальная глубина погружения дока позволяет заводить в него корабли с осадкой не более 14 метров. Осадка же баржи «Giant» с притянутым к ее дну «Курском» составляла 20,7 метров. Следовательно, систему «Giant»-«Курск» нужно было поднять примерно на 7 метров. Вес же системы составлял 19 500 тонн. Подъем баржи и лодки на необходимую высоту осуществлялся путем заведения под ее борта двух понтонов.
При расчете параметров подъема специалисты ЦКБ МТ «Рубин» решали две сложные технические проблемы.
Первая заключалась в том, что было невозможно точно подсчитать, с какой силой грунт притягивает лодку. Исследования грунта тремя специализированными институтами дали очень большой разброс результатов.
Вторая: степень разрушения первого отсека позволяла предполагать его возможный отрыв от тела лодки во время подъема, что могло бы привести к тяжелым, непоправимым последствиям.
В итоге было решено предварительно дать на подъемную систему равномерную нагрузку, равную примерно 50 % веса лодки, выдержать около 6 часов, затем ассиметрично увеличивать нагрузку на корму. Кроме того, был предусмотрен и запасной вариант на тот случай, если лодка все-таки не оторвется от грунта. Под кормовую оконечность «Курска» был заведен трос. Трос был прикреплен к двум буксирам: «SmitWijs Singapore» и «Артек». Буксиры были готовы в случае необходимости протянуть трос вдоль лодки под килем настолько, насколько это оказалось бы возможным.
Что касается проблемы первого отсека, то его было решено отрезать.
Чтобы приступить к организации подъема «Курска», необходим был подробный внешний осмотр корабля и поверхности дна в районе затопления, а также радиационный мониторинг. Для этих целей были выполнены две экспедиции. Первая - с 3 по 15 сентября 2000 года с привлечением спасательного судна Северного флота «Михаил Рудницкий» с глубоководными аппаратами АС-34 и АС-36 на борту. Вторая - с 24 сентября по 2 октября 2000 года с участием научно-исследовательского судна Института океанологии имени П. П. Ширшова «Академик Мстислав Келдыш» с двумя глубоководными аппаратами «Мир».
В октябре 2000 года также состоялась операция «Регалия» по вскрытию корпуса АПЛ «Курск» и поиску погибших моряков. Операция осуществлялась фирмой Halliburton (Норвегия) c привлечением российских водолазов. Водолазы базировались на специальной норвежской полупогружной платформе «Regalia», эта платформа могла притапливаться меняя осадку с 11 метров до 21-го. В результате операции из девятого отсека было эвакуировано 12 тел погибших моряков, в том числе тело капитан-лейтенанта Колесникова, оставившего предсмертную записку. Проникнуть в остальные отсеки, а также эвакуировать еще 11 найденных тел из 9-ого отсека не представлялось возможным.
Далее предстояло осуществить отрезку разрушенной взрывом части первого отсека, вырезку отверстий для зацепов в части прочного корпуса в районах с координатами, указанными «Рубином». Компании Smit и Mammoet Transport BV для отрезки первого отсека предложили использовать технологию, применяемую при резке трубопроводов больших диаметров. В качестве основного звена этой режущей системы используется своеобразная пила. Она состоит из троса, нанизанных на него цилиндрических элементов, поверхность которых имеет вид горной поверхности с хаотично расположенными островерхими горушками разной высоты, сделанными из высокопрочного режущего материала. Пробег троса в одну сторону составляет около 20 метров.
С обоих бортов лодки в районе первого отсека должны были устанавливаться большие цилиндрические башни, имеющие только верхние днища. На башнях размещались колесные направляющие блоки с заведенными на них ходовыми тросами пилы и гидроцилиндры для поперечно-возвратной протяжки троса. При откачке воды из башни за счет перепада давления на верхнем днище снаружи создавалось огромное усилие, которое вдавливало башню в грунт по мере распиловки перекинутой через верх лодки пилой.
По мере проверки пилы в ее конструктивное исполнение, системы управления, режущие элементы вносились изменения. Сама отпиловка первого отсека проходила очень сложно, требовала частых трудоемких подключений водолазов для перестройки системы при обрывах ходового или режущего троса пилы, а также при отрезке вручную отдельных элементов корпусных конструкций. Эта операция проходила в августе 2001 года, и в ней участвовало два судна: баржа «Carrier» (фирма Smit) с оборудованием для отрезки, судно «Mayo» (фирма DSND), обеспечивающие все водолазные работы.
После отпиловки первого отсека глубоководные водолазы проделали в корпусе лодки технологические отверстия, для введения зацепов. После закрепления зацепов, в ночь на 8 октября началась раскачка корпуса подводной лодки, чтобы максимально снизить его сцепление с илистым грунтом. И рано утром того же дня корпус «Курска» достаточно легко оторвался от дна и начал плавно подниматься к днищу баржи «Джайнт-4».
Первоначально операция проходила в строгом соответствии с технологическим планом, который предусматривал остановки через каждые десять метров. Эти паузы использовались для замера радиационного фона и контроля за целостностью конструкций.
Но затем погода внесла свои коррективы - поступил сигнал от метеорологов: надвигается шторм. Тогда, не дожидаясь, когда подлодку окончательно закрепят под днищем баржи, вице-адмирал Моцак отдал приказ - начать буксировку «Курска». Это было очень рискованное решение - никто не знал, как поведет себя многотонная махина во время неизбежной болтанки. Под килем оставалось еще сорок два метра, когда повисший на гидрозахватах «Курск» вместе с баржей лег курсом на базу в Кольском заливе.
К полудню каравану удалось пройти большую часть пути - 110 морских миль, которые отделяли караван от точки назначения - дока № 50, расположенного близ поселка Росляково. Погода в этом районе была благоприятной, поэтому в штабе экспедиции не было сомнений, что отряд судов войдет в Кольский залив без проблем.
Примерно в 15 часов была осуществлена стыковка подводной лодки с баржей «Джайнт-4». Рубка «Курска» вошла в так называемое подводное седло, заранее сделанное в днище баржи, началась установка защитной сетки на линии отреза первого отсека, чтобы предохранить подлодку от вымывания при транспортировке фрагментов из второго отсека, так как и они могли оказаться очень полезными при выяснении причин катастрофы «Курска».
Отрезанный первый отсек так и остался лежать на дне.
С предельной осторожностью «Джайнт-4» вместе с «Курском» был поставлен на рейд губы Белокаменной, как раз напротив судоремонтного завода в поселке Росляково. Три самых опытных лоцмана вели в бухту гигантскую конструкцию.
Акт о завершении операции подъема, транспортировки и постановки АПЛ «Курск» в док был подписан руководством ФГУП «ЦКБ МТ «Рубин» и компании «Маммут Транспорт Антиллесс Н. В.» 22 октября 2001 года.
Работа экспертов

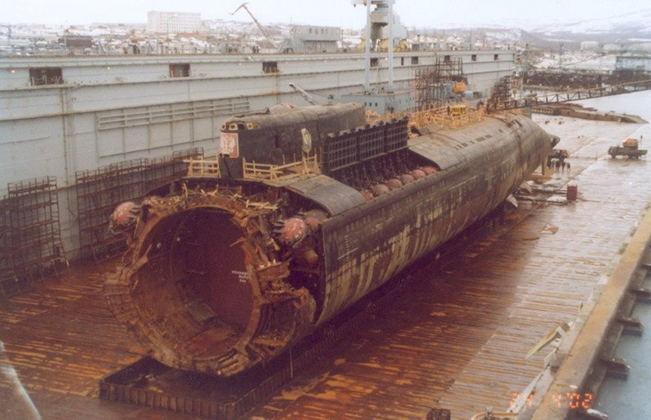

После того как «Курск» поставили в сухой док поселка Росляково, судмедэксперты майор Шамиль Шамшудинов и старший лейтенант Александр Горбунов из судебно-медицинской лаборатории (СМЛ) Североморска, капитаны Сергей Иваненко и Евгений Капустин из СМЛ ЛенВО, входившие в состав следственных групп, ступили на борт подводного крейсера. Руководители Генеральной прокуратуры требовали в максимально короткие сроки обнаружить и извлечь на поверхность тела погибших моряков, скрупулезно фиксируя окружающую обстановку.

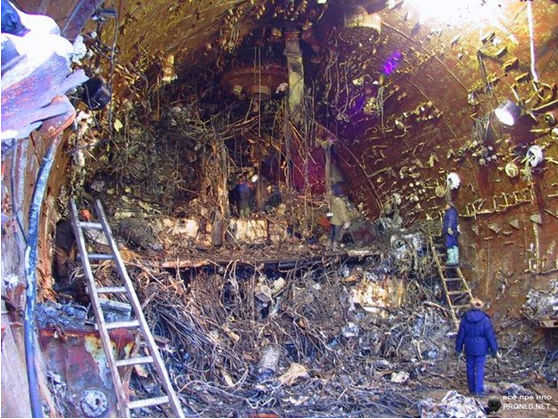

Работа экспертов в разрушенном корпусе лодки оказалась сопряженной с риском для жизни. Когда отсеки открыли, там была атмосфера, непригодная для дыхания, - после взрыва и пожара сохранялось повышенное содержание угарного газа. Моментального проветривания, естественно, не произошло, и осмотр поначалу приходилось проводить в специальных защитных костюмах с изолирующими дыхательными устройствами, что существенно сковывало движения. Запас дыхательных веществ ограничивал время каждого захода следственной группы в отсеки 20 минутами.
Передвигались в темноте по осклизлым помещениям, где еще оставалась вода вперемешку с жидкостями, вытекшими из маслопроводов корабля, никогда точно не зная, не обрушится ли вдруг на тебя какой-нибудь предмет, прибор, агрегат и не вонзится ли неожиданно в бок какая-либо железяка. Подчас действия членов следственной группы из-за повышенных мер предосторожности были сравнимы с работой саперов. Поиски тел сопровождались необходимыми следственными действиями - составлением протокола, описаниями места обнаружения, видео- и фотосъемками. Случались и непредвиденные задержки - когда, например, при температуре воздуха до минус 25 градусов по Цельсию и повышенной влажности видеотехника просто отказывала. Кроме того, в первых отсеках люди долго ходили по... взрывчатке: сначала удивились, что это такое желтовато-серое под ногами, потом сообразили, что это «начинка» разрушенных в ходе катастрофы торпед. Впоследствии в справке, подготовленной экспертами, значилось, что на «Курске» обнаружили и собрали не менее 480 кг взрывчатого вещества.
Тела многих моряков были зажаты различными предметами, покореженными переборками, сдвинутыми сейфами, поэтому в состав следственных бригад помимо следователей, судмедэкспертов и офицеров медицинской службы включили и рабочих, которые резали сваркой отдельные металлические конструкции. После этого тела вручную перетаскивали по заваленным отсекам и, опять же, на руках поднимали из холодного железного нутра корабля наверх. Нередко случалось так, что эксперт и следователь в обнимку с трупом карабкались по узким трапам от нескольких десятков минут до нескольких часов, вытаскивая очередного погибшего наружу. В таком напряженном режиме четверо судмедэкспертов, поочередно меняясь, проработали без выходных более 40 суток.
Из 118 погибших моряков подводного крейсера почти сразу же поддавались опознанию в основном по внешним признакам тела 23 человек из 6-9-го отсеков «Курска». Тела же остальных членов экипажа из первых пяти отсеков были частично или полностью разрушены взрывами торпед и требовали либо каких-то отдельных дополнительных исследований либо применения методов медицинской идентификации - то есть комплекса молекулярно-генетических, краниологических, серологических, рентгенографических и прочих экспертиз. Только тогда можно было бы с уверенностью говорить о принадлежности какого-то исследуемого тела или его фрагмента конкретному лицу. Именно поэтому к проведению данных специальных исследований помимо вышеназванных судмедэкспертов Северного флота и ЛенВО были привлечены лучшие специалисты из 111 Центра судебно-медицинских и криминалистических экспертиз Минобороны в Москве, а также Военно-медицинской академии в Санкт-Петербурге: полковник запаса Сергей Зосимов, подполковники Дмитрий Момот и Игорь Толмачев, майор Владимир Ляненко.
К началу февраля 2002 г. оставались неопознанными не более 30 тел, однако судмедэкспертов все время торопили: «Быстрее, быстрее...» - хотя, пока не собраны все останки, все сравнительные материалы, начинать идентификацию во избежание ошибки было никак нельзя. Наконец в начале февраля окончательно собрали и представили судмедэкспертам 187 упаковок с фрагментами тел, которые нужно было распределить на оставшихся, еще не опознанных членов экипажа. В основном на останках не было термических повреждений - как правило, механические: на подлодке рушились тяжелые переборки, сдвигались целые металлические пласты, рассекая людей. Поэтому исследовался каждый объект, в официальную схему заносились все его признаки, изымались материалы для биологов - чтобы определить группу крови, уровни разделения каждой части тела по мягким тканям и костям, затем проверялось соответствие-несоответствие одного фрагмента другому.
Трудностей у судмедэкспертов и на берегу оказалось предостаточно. Работать пришлось не со своей лабораторной базой, а в морге, не приспособленном для столь массового поступления тел. Все члены погибшего экипажа в подавляющем большинстве являлись молодыми людьми, поэтому по костям их различить было достаточно трудно. Главным же образом дело осложнялось тем, что в российских Вооруженных силах никогда не существовало системы стройной медико-биологической регистрации. В частности, в личных делах многих моряков отсутствовали сведения о группе крови или же зубные формулы с указанием формы зубов, числа и месторасположения мостов и коронок. В таких случаях нередко выручала краниофациальная экспертиза - компьютерное совмещение изображений черепов с прижизненными фотоснимками погибших, благо такую уникальную программу специалисты Института космических исследований создали в 1990-х гг.
В полном смысле слова, вкалывая - без выходных, лишь с перерывами на сон, - судмедэксперты добились того, что этап идентификационных работ длился всего месяц с небольшим и закончился 15 марта 2002 г. К этому числу судмедэкспертам удалось подготовить к опознанию и идентифицировать 115 погибших моряков. Тела трех человек (два - членов экипажа и одно - представителя завода «Дагдизель»), находившихся в момент взрыва торпед в 1-м отсеке «Курска», обнаружить не удалось.
Со дна Баренцева моря были эвакуированы потенциально опасный боезапас лодки и два ядерных реактора. Изучение лодки в сухом доке дало возможность с высокой степенью точности восстановить последовательность трагических событий последних часов жизни лодки и ее экипажа, а также установить возможную причину катастрофы.
23 августа 2000 года приказом Министра обороны России № 442 погибший личный состав атомного подводного крейсера «Курск» зачислен навечно в списки 7 дивизии 1 флотилии подводных лодок Северного флота.
За мужество, героизм и отвагу, проявленные при исполнении воинского долга, члены экипажа атомного подводного крейсера «Курск» Указом президента Российской Федерации были награждены орденами Мужества (посмертно), а командир корабля капитан 1 ранга Геннадий Лячин удостоен звания Героя Российской Федерации (посмертно).
В память о погибших моряках атомного подводного крейсера «Курск» 12 августа 2002 года в Москве, Нижнем Новгороде и поселке Видяево были открыты мемориалы.
Командир атомной подводной лодки «Курск» Геннадий Лячин
