4.2. Растительные тросы

Классификация и характеристика растительных тросов. На кораблях и вспомогательных судах ВМФ употребляются пеньковые, манильские и сизальские тросы. Растительные тросы дороже стальных и менее прочны (пеньковые несмоленые тросы слабее стальных гибких тросов той же толщины примерно в 6 раз).

По способу изготовления различают тросы тросовой работы (обыкновенные) и тросы кабельной работы (отворотные).

Т р о с ы т р о с о в о й р а б о т ы (рис. 4.11, а, б) изготовляются путем скручивания волокон в каболки (пряжу). Несколько каболок, скрученных в обратную сторону, образуют прядь. Три или четыре пряди, скрученные в ту же сторону, что и волокна, образуют трос. 4-прядные тросы (рис. 4.11, б) имеют центральный сердечник. Он предотвращает западание прядей и применяется в случаях, когда требуются особая гибкость и нераскручиваемость троса. 4-прядные тросы слабее 3-прядных той же толщины примерно на 20%.

Тросы тросовой работы обычно изготовляются правой крутки (прямого спуска). Тросы левой крутки (обратного спуска) изготовляются только по особому заказу. Т р о с ы к а б е л ь н о й р а б о т ы (рис. 4.11, б) получаются путем крутки в левую сторону трех или четырех тросов тросовой работы правой крутки — стренд-ней. В 4-стрендном тросе имеется центральный сердечник того же назначения, что и в 4-прядном тросе.


Рис. 4.11. Растительные тросы:
а — трехпрядный трос тросовой работы правой крутки (прямого спуска); б — четырехпрядиый трос правой крутки; в — трехстрендный трос кабельной работы (отворотный); 1 — пряди; 2 — волокна; 3 — стрендь; 4 — каболки; 5 — сердечник

В зависимости от длины окружности и способа изготовления растительные тросы называются:

— шнуры — с длиной окружности от 8,8 до 37,7 мм;
— лини — с длиной окружности до 25 мм тросовой и до 35 мм кабельной работы;
— тросы — с длиной окружности от 25 до 100 мм тросовой и от 35 до 100 мм кабельной работы;
— перлини — тросы тросовой работы с длиной окружности от 100 до 150 мм;
— кабельтовы — тросы кабельной работы с длиной окружности от 150 до 350 мм;
— канаты — тросы кабельной работы с длиной окружности свыше 350 мм.

Растительные тросы применяются практически всюду, где требуется значительная гибкость.

Пеньковые тросы изготовляются из пеньки (обработанные волокна конопли). Тросы тросовой работы бывают бельными (из непросмоленных каболок) и смолеными. Тросы кабельной работы бывают только смолеными.

Каболки смолятся горячей древесной смолой. При нормальном просмоле вес смоленого троса увеличивается по сравнению с несмоленым до 18%. Излишнее содержание смолы делает трос хрупким, менее гибким и более тяжелым. Несмоленый трос по сравнению со смоленым больше подвержен воздействию влаги и быстрее загнивает.

По техническим показателям в зависимости от сорта и качества сырья пеньковые тросы тросовой работы как несмоленые, так и смоленые подразделяются на четыре группы: особого назначения, специальные, повышенные и нормальные. Тросы кабельной работы изготовляются только двух групп: повышенные и нормальные.

Наибольшее распространение на кораблях имеют 3-прядные тросы тросовой работы прямого спуска несмоленые и смоленые особого назначения и специальные.

Пеньковые тросы тросовой работы несмоленые и смоленые вырабатываются окружностью от 30 до 350 мм. Тросы окружностью до 275 мм изготовляются длиной 250±10 ж, а окружностью свыше 275 мм — длиной 200±8 м. Тросы кабельной работы изготовляются окружностью от 150 до 450 мм и длиной одного конца 100 ±4 м.

Относительное удлинение тросов без нарушения прочности 8—10%. Это делает их пригодными для работ с резкими изменениями натяжения. Пеньковые тросы выпускаются по Г О С Т 483—55 (табл. 4.11—4.13).

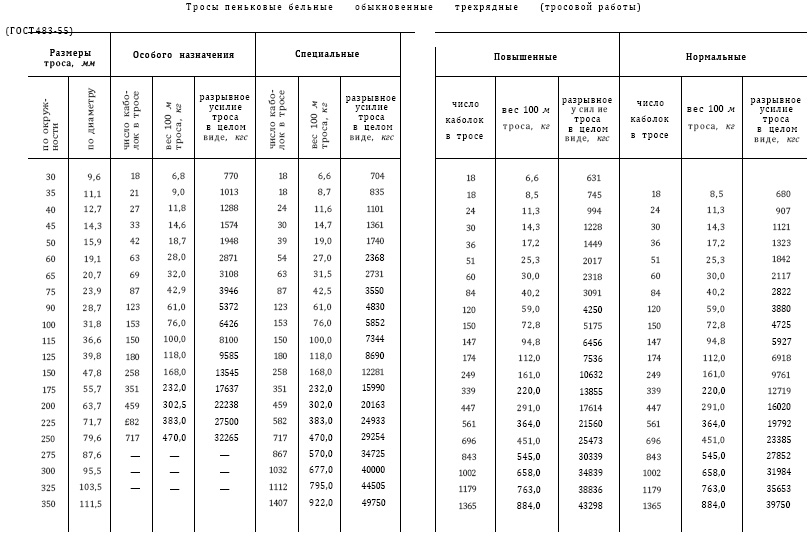

Т а б л и ц а 4.11

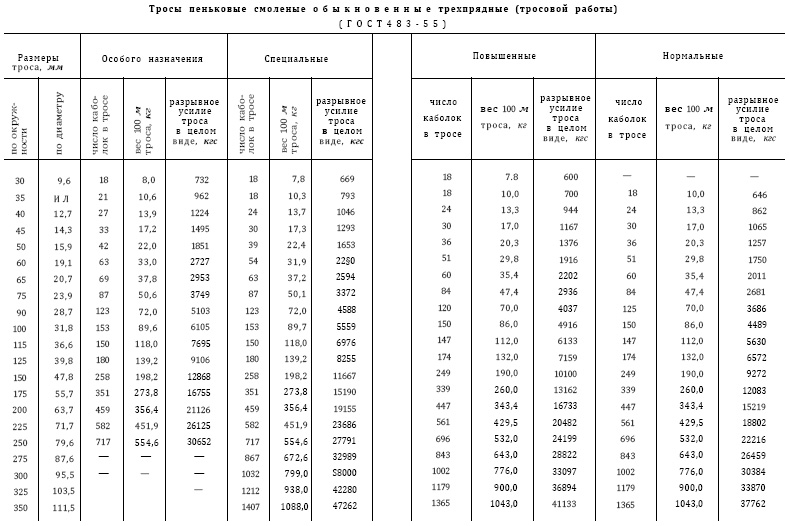

Т а б л и ц а 4.12

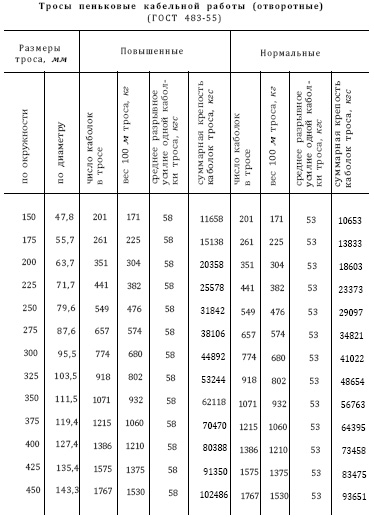

Т а б л и ц а 4.13

Манильские тросы изготовляются из манильской пеньки — волокон дикорастущего банана — абака. Они выпускаются несмолеными. Цвет золотисто-коричневый. Тросы мало намокают и не тонут в воде, под влиянием влаги не теряют эластичности и гибкости, быстро сохнут и поэтому мало подвержены гниению. Прочность их несколько больше прочности пеньковых несмоленых тросов. Манильские тросы удлиняются без потери прочности на 20—25%.

По техническим показателям манильские тросы подразделяются на повышенные и нормальные и изготовляются 3- и 4-прядные окружностью от 30 до 350 мм. Длина бухты (целого конца) 250±10 м. Выпускаются по Г О С Т 1088—41 (табл. 4.14).

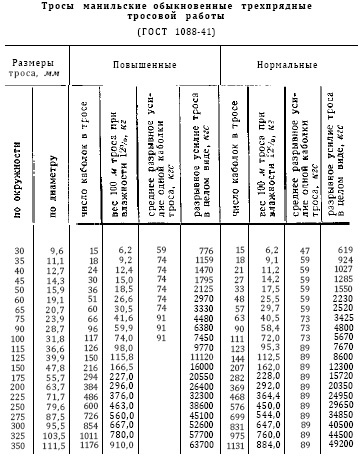

Т а б л и ц а 4.14

Сизальские тросы изготовляются из сизальской пеньки — волокон листьев тропического растения агавы. Выпускаются несмолеными. Цвет светло-желтый. От манильских тросов отличаются меньшей упругостью и прочностью, большей хрупкостью и способностью впитывать влагу. Относительное удлинение тросов около 20%.

По техническим показателям сизальские тросы подразделяются на повышенные и нормальные и изготовляются окружностью от 20 до 350 мм. Длина бухты 250±10 м. Выпускаются по Г О С Т 1088—41 (табл. 4.15).

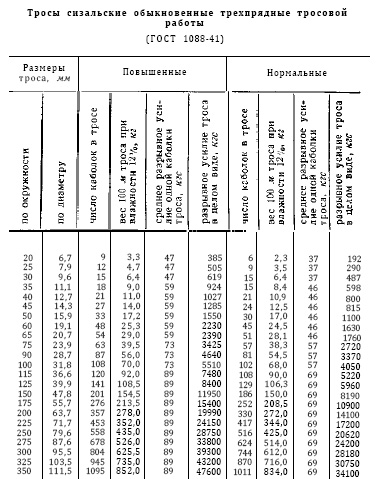

Т а б л и ц а 4.15

Лини — крученые изделия в виде тонких отдельных прядей или тросов тросовой работы. Лини изготовляются из несмоленых и смоленых каболок; каболки в линях называют нитями.

Все лини, за исключением шкимушгара, изготовляются из пеньки хорошего качества, ш к и м у ш г а р — из низкосортной пеньки. Ш к и м у ш к а — линь, скрученный вручную из любого числа нитей. В о р с а — обрубок старого троса, распущенного на каболки. Лини толщиной 18, 20, 22, 25 мм, диплотлини и лаглини изготовляются длиной не менее 200 м, остальные — не менее 100 м. Лини выпускаются по Г О С Т 1091—41 (табл. 4. 16).


Т а б л и ц а 4.16

Шнуры плетеные льняные (фалы) изготовляются путем переплетения 8 прядей, состоящих из нескольких льняных ниток. Толщина шнуров от 8,8 до 37,7 мм, длина — от 200 до 600 м. Шнуры в зависимости от назначения и сорта ниток делятся на особо ответственные - из пошивочных ниток № 14, 5/4 и ответственные — из пошивочных ниток № 10/3. Шнуры выпускаются по О С Т Н К Л П 7628/778 (табл. 4.17).


Т а б л и ц а 4.17

Измерение растительных тросов, их вес, разрывная и рабочая крепость. Т о л щ и н а растительного троса измеряется по длине окружности в миллиметрах. В е с 1 пог. м троса W в кг можно выбрать из Г О С Т и определить по формулам: — пенькового несмоленого особого назначения и специального


— пенькового смоленого особого назначения и специального


— манильского


— сизальского


где С — длина окружности троса, см. Р а з р ы в н а я к р е п о с т ь троса R в кгс


где К — коэффициент прочности (табл. 4.18);
С — окружность троса, мм.


Т а б л и ц а 4.18. П р и м е ч а н и е . Большие значения коэффициента К соответствуют меньшим окружностям троса.

Величину разрывной крепости троса можно выбрать из ГОСТ.

П о д б о р т р о с о в для конкретного вида работы производят по формуле (4.4). Согласно правилам Морского регистра С С С Р коэффициент запаса прочности п для растительных тросов берется в пределах 6—10; для подъема людей — 14.

Правила приемки растительных тросов. Растительные тросы на фабриках скатываются в бухты и стягиваются в четырех местах вязками. В одной бухте троса толщиной от 30 до 75 мм может быть собрано от одного до четырех отдельных концов по 250 м каждый; тросы толщиной 90 и 100 мм могут иметь до двух отдельных концов по 250 м; тросы толщиной 115 мм и более собирают по одному концу в бухту. Бухты тросов толщиной от 34) до 50 мм упаковываются в паковочную ткань или рогожу и обшиваются.

Лини толщиной 18—25 мм, лотлинь, диплотлинь скатываются в бухты длиной 200 м и стягиваются в четырех местах вязками. Остальные лини собираются в мотки длиной по 100 м и перевязываются в двух местах. Мотки собираются в пачки с линями одинаковых размеров и названий, пачка содержит не более 20 мотков.

Шнуры сматываются в бухтины, имеющие по одному целому концу. Несколько бухтин упаковываются в кипу, перевязываются и обшиваются упаковочной тканью.

К каждой упакованной бухте троса, линя, кипе фала прикрепляется бирка с наименованием и характеристикой изделия и дается сертификат.

При приемке на корабль трос тщательно осматривают и сверяют основные конструктивные данные с биркой на бухте и сертификатом. Несмоленый трос по цвету должен соответствовать естественному цвету пеньки, не должен иметь бурых пятен, запаха гнили, плесени и гари, должен быть равномерно свит по всей длине. В прядях не должно быть узлов, сукрутин; каждый виток пряди должен отчетливо выделяться. Смоленый трос должен иметь гладкую поверхность, однородный светло-коричневый цвет и свежесмолистый запах. Трос не должен иметь потертостей, узлов, выпучин и липнуть к рукам. Трос, который при распрямлении трещит (лежалый трос с перегоревшими от смолы волокнами), на корабль принимать нельзя.

После наружного осмотра производят 10 замеров толщины троса в разных местах. Среднее арифметическое этих замеров дает толщину троса по окружности. Толщину троса окружностью до 50 мм можно измерять штангенциркулем.

Работа с растительными тросами. Чтобы распустить бухту растительного троса, ее ставят ребром на палубу, снимают обвязку, продевают внутренний конец троса в середину бухты и распускают ее (рис. 4.12).


Рис. 4.12. Распускание бухты растительного троса

Полученный на корабль трос вытягивают талями или грузом. Перед оснасткой лотлини, лаглини и фалы вымачивают в пресной воде, раскручивают, а затем вытягивают.

Растительные тросы при намокании садятся (укорачиваются на 8—12%), а при высыхании вытягиваются. Поэтому при дожде или тумане во избежание разрыва тросы, находящиеся под натяжением, ослабляют.

Трос, находившийся в воде, тщательно просушивают, подвесив его или растянув во всю длину над палубой. Намокший и после этого замерзший трос при натяжении значительно теряет прочность (прочность намокшего сизальского троса уменьшается на 10—15%, пенькового несмоленого — на 20—25%) и легко ломается, поэтому в холодное время года рекомендуется применять смоленые тросы. Загрязненные илом тросы промывают в пресной воде и просушивают.

В местах соприкосновения троса с металлическими поверхностями подкладывают маты.

Тросы боятся высоких температур, дыма, копоти, сажи, воздействия масел и кислот (от этого трос истлевает); их не рекомендуется протягивать вблизи дымовых труб, держать открытыми под палящими лучами солнца.

Тросы, находящиеся в эксплуатации, навивают на вьюшки или укладывают в бухты (последние кладутся в сетку, на банкеты или подвешиваются). При навивке троса на вьюшку коренной конец его прихватывают к барабану вьюшки; шлаги троса накладывают на вьюшку ровно и плотно, для чего их обивают деревянным мушкелем. Вьюшку с тросом устанавливают в месте, защищенном от дождя, и закрывают чехлом. Чехол в хорошую погоду снимают, трос проветривают. Тросы укладывают в бухты взакрут, т. е. тросы тросовой работы прямого спуска укладывают по часовой стрелке, тросы обратного спуска и кабельной работы — против часовой стрелки.

Хранение растительных тросов. Неиспользуемые тросы хранятся в бухтах в сухих вентилируемых кладовых; раз в три месяца тросы поднимают на верхнюю палубу для осмотра, просушки и проветривания.

Крепление концов тросов за обухи, рымы, а также соединение двух тросов рекомендуется производить с помощью стальных коушей. Высококачественный сплесень уменьшает прочность растительного троса на 10— 15%. Тросы большой толщины, имеющие более двух сплесней, на ответственных работах использовать нельзя.

Нельзя хранить растительные тросы в упакованном виде, так как это не позволяет своевременно заметить начало их порчи и принять предохранительные меры. Примерный срок службы растительных тросов кабельной работы — 3 года, перлиней — 2 года, прочих тросов — 1 год.
