3.5. Гидрокомбинезоны и гидрокостюмы

Гидрокомбинезоны и гидрокостюмы входят в комплект легководолазного снаряжения. Они защищают тело водолаза (спортсмена-подводника) от теплопотерь и травм. У гидрокомбинезонов штаны и куртка выполняются за одно целое, у «гидрокостюмов — раздельно. В зависимости от конструкции, раскроя, материала и назначения гидрокомбинезоны и гидрокостюмы различаются моделями и росторазмерами. Все гидрокомбинезоны и гидрокостюмы из непроницаемых тканей испытываются на прочность и герметичность внутренним давлением воздуха 120 мм вод. ст.

Гидрокомбинезоны ГК — свободного раскроя, со штанами и курткой как одно целое, из водогазонепроницаемой прорезиненной материи темно-зеленого цвета. Выпускаются двух моделей: ГК-1 и ГК-2, росторазмеры которых приведены в табл. 3.7.

Таблица 3.7. Росторазмеры гидрокомбинезонов ГК-1 и ГК-2



Гидрокомбинезон ГК-1 (рис. 3.17) имеет закрытый резиновый шлем с разъемным замком и очками, резиновые боты и трехпалые перчатки. Шлем, боты и перчатки герметично соединены с курткой и штанами. Входным отверстием в гидрокомбинезон служит нагрудное отверстие, которое герметизируется жгутовкой аппендикса. В верхней части гидрокомбинезона имеются камеры всплытия для резкого увеличения плавучести водолаза при необходимости срочно всплыть и удерживаться на поверхности воды. Для наполнения камер всплытия газом имеется кассета из пальчиковых баллонов общей емкостью 0,256 л. Баллоны рассчитаны на рабочее давление 150 кгс/см2 и заполняются кислородом. Масса 4,8 кг. Укладывается в сумку, габариты которой 400X380X160 мм.

Гидрокомбинезон ГК-2 в отличие от ГК-1 не имеет разъема на шлеме и камер всплытия. Нагрудное входное отверстие герметизируется, как и в ГК-1, аппендиксом. Масса 4,2 кг. Укладывается в CУMKV, габариты которой 400X380X160 мм. Гидрокомбинезоны ГК-СВУ — облегающие, поставляются двух моделей: ГК-СВУ-А и ГК-СВУ-Б.

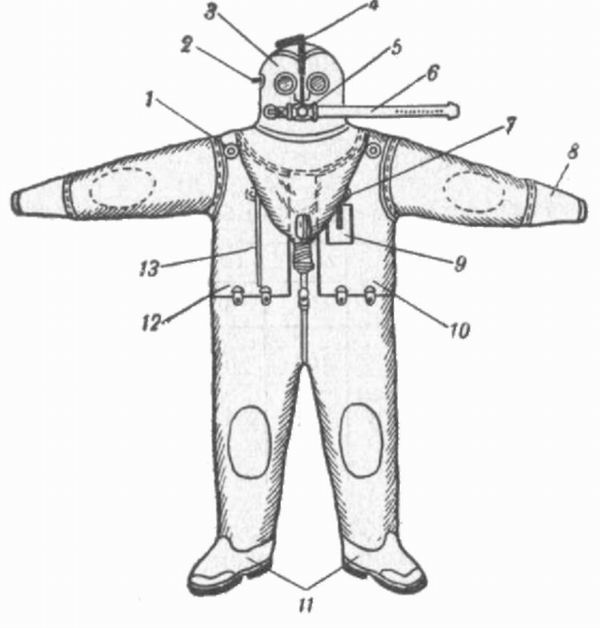

Рис. 3.17. Гидрокомбинезон ГК-1: 1 — травящий клапан емкости всплытия; 2 —травящий клапан шлема; 3 — шлем; 4 — замок разъема; 5 — штуцер для присоединения аппарата; 6 — прижимной ремень; 7 — трубка наполнения емкостей; 8 — манжета; 9 — карман с кассетой баллончиков; 10 - левая емкость; 11 — боты; 12 — правая емкость; 13 — трубка поддува ртом емкостей всплытия

Гидрокомбинезон ГК-СВУ-А (рис. 3.18) из водогазонпроницаемой прорезиненной материи на трикотажной основе темно-зеленого или оранжевого цвета. Входное нагрудное отверстие герметизируется аппендиксом из прорезиненной ткани. Шлем гидрокомбинезона — закрытый, изготовлен из той же материи. Лицевая его часть резиновая с нишами для зажима носа и общим смотровым стеклом — светофильтром. Внутри шлема размещены дыхательная полумаска и телефонная гарнитура. Штаны гидрокомбинезона оканчиваются чулками с обрезиненной стопой k рукавам приклеены трехпалые перчатки. Масса 6,2 кг- Укладывается в сумку, габариты которой 400X380X160 мм.


Рис. 3.18. Гидрокомбинезон ГК-СВУ-А: 1 — травящий клапан; 2 — шлем-маска; 3 — смотровое стекло; 4 — прижимное устройство; 5 — гнезда телефона; 6 — ниши для зажима носа: 7 — трехпалые перчатки; 8 — аппендикс; 9 — фартук аппендикса; 10 — карман

Гидрокомбинезон ГК-СВУ-Б изготовляется из более легкой материи. По раскрою и герметизации входного отверстия эта модель отличий от модели «А» не имеет. Шлем ГК-СВУ-Б, как и в гидрокостюме «Садко-1» (см. рис. 3.20), изготовляется из резины с открытой лицевой частью. Комплектуется маской ВМ-4, герметизирующей лицо водолаза. Полость маски соединена с полостью шлема воздухопроводящими трубками для выравнивания давления на уши.

В шлеме имеются гнезда для телефонной гарнитуры. Росторазмеры аналогичны росторазмерам гидрокостюмов «Садко». Масса 4,5 кг. Укладывается в сумку, габариты которой 400X380X160 мм.

Гидрокомбинезон ГК-6 отличается от ГК-СВУ-А наличием головного разъема и камеры всплытия, которая имеет два травящих клапана и трубки для подключения наполнителя-кассеты из пальчиковых баллонов общей емкостью 0,201 л рабочим давлением 150 кгс/см2. Смотровое стекло шлема снабжено механическим очистителем. Масса 7 кг. Укладывается в сумку, габариты которой 400X380X160 мм.

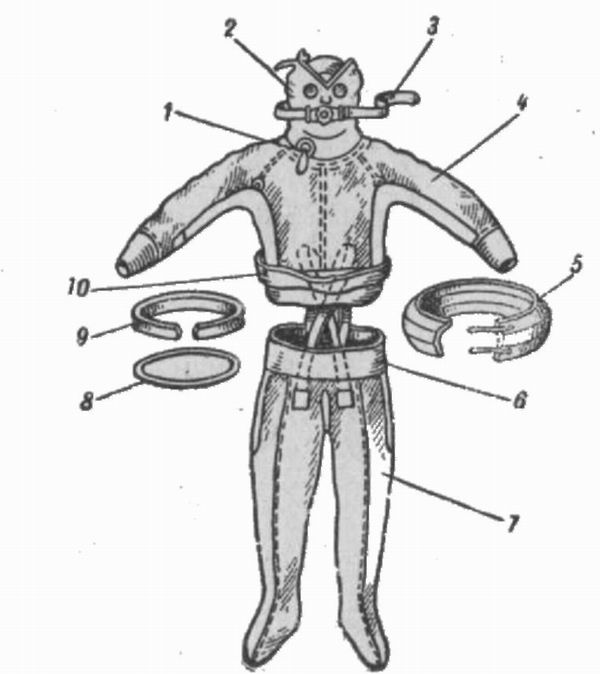

Рис. 3.19. Гидрокостюм ГКП-4м: 1 — травящий лепестковый клапан; 2 — шлем с разъемом; 3 — прижимной ремень: 4 — куртка; 5 — матерчатый пояс; 6 — манжета штанов; 7 — штаны; 8 — кольцевой жгут; 9 — герметизирующее кольцо; 10 — манжета куртки

Гидрокостюм ГКП-4м (рис. 3.19) — облегающий, с раздельными штанами и курткой из водогазонепроницаемой материи темно-синего цвета, трех ростов, из которых I рост соответствует росту водолаза 165 см, II рост—175 см и III рост—185 см. Куртка имеет резиновый шлем с головным разъемом, позволяющим раскрывать шлем и освобождать голову, не снимая куртки гидрокостюма, подшлемника и резиновых поясных манжет. Штаны в поясе также имеют резиновую манжету, внизу оканчиваются мягкими чулками. Герметизация соединения штанов и куртки после их надевания осуществляется накладкой на упругое герметизирующее кольцо манжет штанов и куртки и жгутовкой их на упругом кольце. Перчатки резиновые приклеены к рукавам. Масса 4 кг. Укладывается в сумку, габариты которой 500X350X300 мм.

Гидрокостюм «Садко» — облегающий, из водогазонепроницаемой материи на трикотажной основе оранжевого или черного цвета. Выпускается двух моделей: «Садко-1» и «Садко-2», росторазмеры которых приведены в табл. 3.8.

Таблица 3.8. Росторазмеры гидрокостюмов „Садко-1" и „Садко-2"



Гидрокостюм «Садко-1» (рис. 3.20) имеет удлиненные резиновые манжеты для герметизации способом закатки. Шлем гидрокостюма резиновый с открытой лицевой частью. Перчатки съемные, герметизируются упругим резиновым кольцом. Штаны оканчиваются мягкими чулками, к поясу крепятся наплечные помочи-подтяжки. Масса 4,2 кг. Укладывается в сумку, габариты которой 500X350X250 мм.


Рис. 3.20. Гидрокостюм «Садко-1»: 1 — открытый шлем; 2 — куртка; 3 — съемные перчатки; 4 — поясная резиновая манжета; 5 — штаны

Гидрокостюм «Садко-2» в отличие от «Садко-1» имеет закрытый шлем с шейным разъемом. Шейный разъем, как и перчатки, герметизируется упругим резиновым кольцом. Масса 6 кг. Укладывается в сумку, габариты которой 500X350X300 мм.

Гидрокостюм «Нептун» — «мокрого» типа, используется при плавании под водой для уменьшения теплопотерь тела. Изготовляется из проницаемой губки Р-29, сдублированной с тканью № 1065, которая придает губчатой массе прочность. Выпускаются две модели: «Нептун-1» (рис. 3.21) и «Нептун-2». У «Нептуна-1» верхняя часть изготовлена в виде рубахи (без застежек), а у «Нептуна-2» — в виде куртки. В комплект гидрокостюма «Нептун» входят: рубаха (куртка), штаны, шлем и чулки. Все изделия комплекта укладываются в сумку для ношения и хранения. Гидрокостюмы «Нептун» выпускаются следующих росторазмеров: II рост —46 размер, III —48 и 50, IV —48, 50 и 52 и V — 52, 54 и 56.


Рис. 3.21. Гидрокостюм «Нептун-1»: 1 — открытый шлем (капюшон); 2 — куртка; 3 — штаны; 4 — чулки
