3.6. Регенеративные дыхательные аппараты

Регенеративные дыхательные аппараты входят в комплект регенеративного водолазного снаряжения. Относятся к изолирующим аппаратам автономного действия с замкнутым циклом дыхания. Отличаются малыми габаритами и массой. Используются для спусков под воду, а также для работы в атмосфере задымленного отсека.

Кислородный изолирующий дыхательный аппарат ИДА-57 (рис. 3.22). Нагрудный автономный аппарат с автоматической, постоянной и ручной подачей газообразного кислорода в дыхательный мешок и поглощением выдыхаемого углекислого газа химическим поглотителем. Аппарат имеет двухстенную коробку поглотителя, дыхательный мешок, баллон с кислородом, кислородподающий механизм, дыхательный автомат, травяще-предохранительный клапан, защитный фартук мешка, предохраняющий его от повреждений, клапанную коробку и гофрированные трубки вдоха и выдоха. Все части аппарата смонтированы на эластичном нагруднике. В комплект аппарата входят сумка для ношения и хранения и сумка с инструментом и запасными частями. Аппарат выпускается в обычном и маломагнитном вариантах. Дыхание в аппарате осуществляется через загубник, включение в аппарат — после трехкратной промывки системы «аппарат — легкие».

Выдыхаемая смесь по гофрированной трубке выдоха поступает в коробку поглотителя, где очищается от углекислого газа и поступает в дыхательный мешок. В мешке смесь обогащается чистым кислородом, постоянно поступающим из баллона, и по трубке вдоха поступает на вдох.

При изменении глубины погружения объем газа в мешке автоматически регулируется двухступенчатым, прямого действия (давление газа на клапан стремится открыть его) дыхательным автоматом (рис. 3.23). Когда разрежение в мешке достигнет 50 мм вод. ст. и более, мембрана автомата прогнется и, действуя на рычаг клапана, откроет его. Кислород через полость автомата будет поступать в мешок до тех пор, пока разрежение не спадет и клапан не закроется. На корпусе редуктора установлен штоковый указатель минимального давления (см. рис. 3.36), который сигнализирует о снижении газа в баллонах до заданной величины.

Азотногелиокислородный изолирующий дыхательный аппарат ИДА-51м (рис. 3.24). Нагрудный автономный аппарат, обеспечивающий дыхание на различных глубинах в течение длительного времени. Используется для проведения декомпрессии водолазов в декомпрессионных камерах. Аппарат имеет дыхательный мешок, двухстенную регенеративную коробку под регенеративное вещество, два малолитражных баллона; один для кислорода, другой — для азот- ногелиокислородной смеси, кислородподающий механизм, ручной пускатель газовой смеси, клапанную коробку, гофрированные трубки вдоха и выдоха, травящий и предохранительный клапаны и нагрудник. Аппарат снабжен сумкой для хранения и переноски и сумкой с инструментом и запчастями.

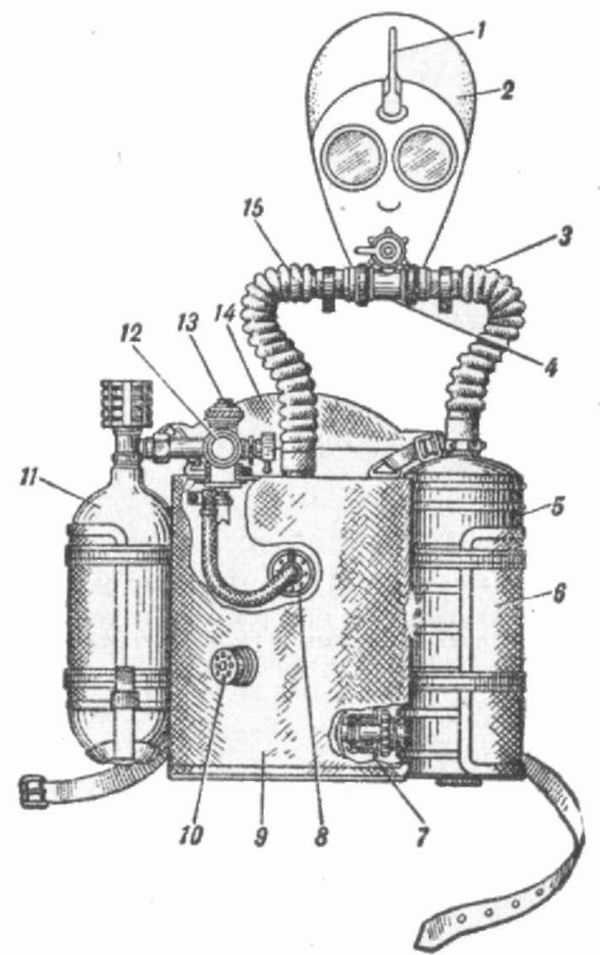

Рис. 3.22. Кислородный изолирующий дыхательный аппарат ИДА-57: 1 — лепестковый клапан; 2 — шлем-маска ШВ-4 с загубником; 3— трубка выдоха; 4— клапанная коробка; 5 — коробка химпоглогителя; 6 — нагрудник; 7 — выворотный фланец; 8 — дыхательный автомат; 9 — дыхательный мешок; 10 — травяще-предохранительный клапан; 11 — кислородный баллон; 12 — кислородподающий механизм; 13 — ручной пускатель; 14 — шейный ремень: 15 — трубка вдоха


Рис. 3.23. Дыхательный автомат аппарата ИДА-57: 1 — скоба; 2 — крышка; 3 — мембрана; 4 — корпус; 5 — рычаг клапана; б —клапан; 7 — выворотный фланец дыхательного мешка; 8 — корпус клапана

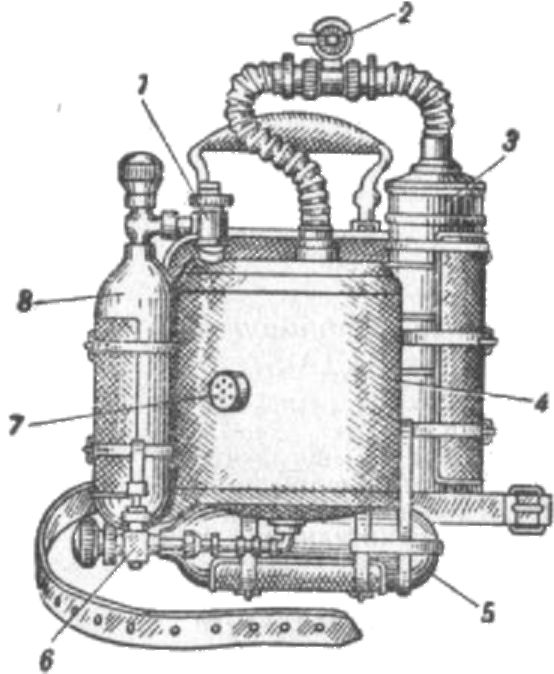

Рис. 3.24. Азотноге- лиокислородный изолирующий дыхательный аппарат ИДА-51м: 1 — ручной пускатель азотногелиокислородной смеси; 2 — клапанная коробка; 3 — регенеративный патрон; 4 — дыхательный мешок; 5 — кислородный баллон; 6 — кислородподающий механизм с ручным пускателем; 7 — травяще-предохранительный клапан; 8 — баллон азотногелиокислородной смеси

Допускается применение вместо азота сжатого воздуха, который предварительно должен быть очищен от примесей масел и вредных газов. Дыхание в аппарате осуществляется через загубник, включение в аппарат — при заполнении дыхательного мешка чистым кислородом.

Выдыхаемая смесь поступает в регенеративную коробку, где очищается от углекислого газа и обогащается кислородом, затем полностью восстановленной поступает в мешок для очередного вдоха. При погружении (подъеме давления в камере) для восполнения объема и разбавления чистого кислорода из баллона в дыхательный мешок вручную пускателем подается азотногелиокислородная смесь. При переходе на кислородную декомпрессию смесь дыхательного мешка заменяется чистым кислородом проведением трехкратной промывки, пользуясь ручным пускателем кислородного баллона.

Кислородный изолирующий дыхательный аппарат ИДА-64 (рис. 3.25). Заспинный автономный аппарат в жестком проницаемом корпусе. Аппарат имеет дыхательный мешок с дыхательным автоматом и травяще-предохранительным клапаном, две регенеративные коробки, баллон с запорным устройством и редуктором, выносной манометр, гофрированные трубки вдоха и выдоха и клапанную коробку. Дыхание может осуществляться через загубник шлем- маски ВМ-2А или полумаску шлема ГК-6.

Аппарат ИДА-64 комплектуется: нагрудным грузом; поясным грузовым ремнем; грузами-стельками (пара); приспособлением перепуска; баллоном с редуктором; двумя регенеративными коробками; маской ВМ-2А; комплектом ЗИП и укладочным ящиком.

Включение в аппараты осуществляется после полного удаления из мешка воздуха и заполнения его чистым кислородом. Включаясь, следует сделать полный выдох в атмосферу, после чего начать дышать в аппарат. Выдыхаемая газовая смесь из клапанной коробки поступает в регенеративные коробки. Проходя через вещество, она очищается от углекислого газа и обогащается кислородом. Очищенная смесь поступает в дыхательный мешок готовой для очередного вдоха. При недостатке газовой смеси в мешке во время погружения и в других случаях она пополняется чистым кислородом из баллона дыхательным автоматом. Давление в кислородном баллоне контролируется по выносному манометру. Избыток газовой смеси при уменьшении глубины вытравливается из мешка травяще-предохранительным клапаном.


Рис. 3.25. Кислородный изолирующий дыхательный аппарат ИДА-64: 1 — клапанная коробка; 2 — дыхательный мешок; 3 — дыхательный автомат; 4 — выносной манометр; 5 — баллон с редуктором; 6 — травяще-предохранительный клапан-7 — кожух; 5 — регенеративные патроны

Дыхательный автомат аппарата ИДА-64 прямого действия предназначен для автоматической подачи газовой смеси (кислорода) в дыхательный мешок аппарата при разрежении до 90—160 мм вод. ст. и недостатке (по объему) в нем газа на вдох в период погружения. Автомат устанавливается на линии низкого давления и работает при подпоре подводящего газа 5—7 кгс/см2.

Технические характеристики регенеративных (изолирующих) дыхательных аппаратов приведены в табл. 3.9.

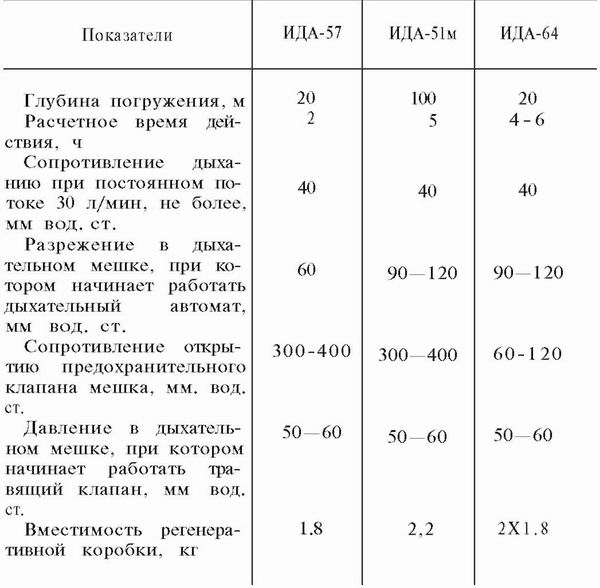

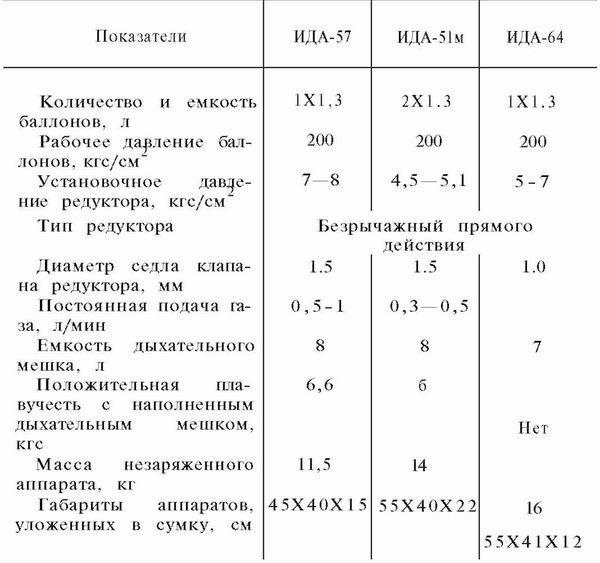

Таблица 3.9. Характеристика регенеративных дыхательных аппаратов
