§ 37. Использование радиопеленгатора на судне

Место судна радиопеленгами определяют так же, как визуальными. Поэтому для расчетов можно применять все способы, описанные в предыдущей главе. Кроме того, при помощи радиопеленгатора можно решать и ряд специальных задач, например, как выйти кратчайшим путем на маяк, снабженный радиопередатчиком, к терпящему бедствие судну (если оно подает радиосигналы), и т. д.


Рис. 56.

Радиопеленгаторы являются самыми распространенными радиоприборами, служащими для судовождения. Их положительные свойства: а) определение места судна вне зависимости от условий видимости и на расстоянии от радиомаяка до 200—300 миль; б) простота обслуживания и надежность в работе; в) относительно небольшая стоимость прибора и т. д.

При установке радиопеленгатора на судне его рамку вместе с неподвижным азимутальным кругом ориентируют относительно диаметральной плоскости судна или линии, параллельной ей (рис. 56). Если передающая радиостанция расположена в точке R, то при минимуме слышимости ее сигнала индекс рамки (или гониометра) должен занять положение, отмеченное пунктиром, а отсчет на азимутальном круге (радиоотсчет q) представит радиокурсовой угол радиостанции. Вне зависимости от конструкции радиопеленгатора КУ отсчитывается по лимбу азимутального круга от 0 до 360° по часовой стрелке. Поэтому для получения радиопеленга к отсчету q следовало бы прибавлять ИК.

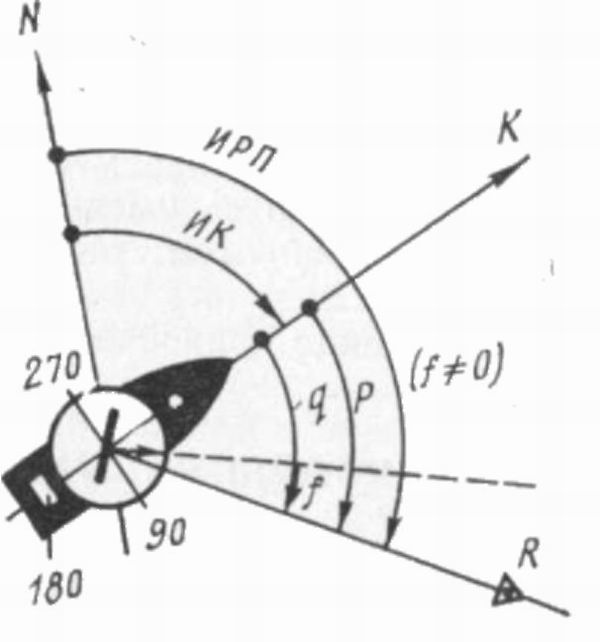

Однако из-за радиодевиации полученный непосредственно из наблюдений радиоотсчет q не равен истинному радиокурсовому углу р (рис. 57) и отличается от него на величину угла радиодевиации f. Если f=0 , то истинный радиокурсовой угол р равен сумме радиоотсчета q и радиодевиации f.


Рис. 57.


Рис. 58.

Поэтому истинный радиопеленг


Картушки современных радиопеленгаторов состоят из двух шкал (рис. 58): внутренней неподвижной — 1 (азимутальный круг) и внешней подвижной — 2. Последнюю при помощи шаг-моторчика гирокомпаса (либо вручную) устанавливают так, чтобы значение ИК приходилось против нуля азимутального круга. Тогда нуль картушки на шкале 2 совпадает с направлением истинного меридиана, а соответствующий индексу поворотной рамки отсчет — со значением радиопеленга. Истинный радиопеленг в этом случае


где значение f берут из таблицы радиодевиации по аргументу q, снимаемому с неподвижной шкалы одновременно со снятием радиопеленга.
