4.3. Воздушные компрессоры

Воздушные компрессоры (табл. 4.4) предназначены для сжатия атмосферного воздуха и наполнения им баллонов аппаратов, транспортных баллонов и ресиверов (баллонов — хранилищ воздуха). Компрессоры должны подавать чистый воздух. Если конструкция компрессоров не позволяет обеспечить необходимую кондицию воздуха (по содержанию вредных примесей), их снабжают фильтрами очистки воздуха.

Для зарядки аппаратных баллонов применяются электрокомпрессор «Старт-1» (рис. 4.2, табл. 4.4) и мотокомпрессор «Старт-2» (рис. 4.3).


Рис. 4.2. Электрокомпрессор «Старт-1» 1 — водомаслоотделитель; 2 — вентилятор; 3 — компрессор; 4 — фильтр конечной очистки; 5 — штуцер подсоединения воздушного шланга; 6 — электродвигатель; 7 — рама

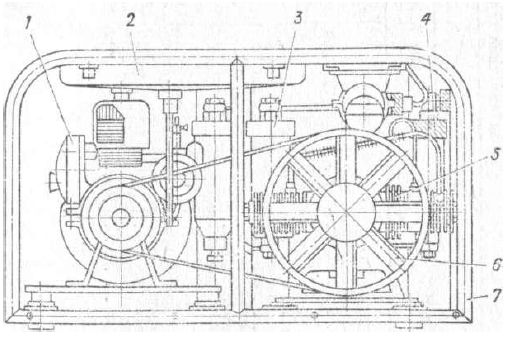

Рис. 4.3. Мотокомпрессор «Старт-2»: 1 — бензиновый двигатель; 2 — топливный бак; 3, 4 — фильтры конечной очистки; 5 — компрессор; 6 — вентилятор; 7 — рама

Таблица 4.4. Характеристика воздушных компрессоров



Примечания: 1. Компрессоры ЭК2-150/1 и ДК-200 могут быть отрегулированы на рабочее давление 150 или 200 кгс/см².

2. Компрессоры ЭК2-150/1, ДК-200 и АК2-150 могут применяться для зарядки баллонов воздухом только в комплекте с воздушными фильтрами, обеспечивающими очистку воздуха от вредных примесей.


Для зарядки аппаратных баллонов можно использовать и дожимающие кислородные компрессоры КН-4 и КД-Зм (табл. 4.5). В этом случае они должны быть окрашены в черный цвет и должны иметь надпись «Воздух». Дожимающие компрессоры применяются в комплекте с наполненными транспортными баллонами, воздух из которых первоначально перепускается в малолитражные баллоны до выравнивания давления. Затем дожимающим компрессором воздух докачивается в малолитражные баллоны до рабочего давления 150...200 кгс/см².

Для зарядки аппаратных и транспортных баллонов с высокой степенью очистки воздуха рекомендуется использовать воздушно-зарядовую установку ВЗУ-200, состоящую из блока электрокомпрессора ЭК2-150/1 (рис. 4.4, табл. 4.4) и блока очистки (рис. 4.5, табл. 4.6), или воздушно-зарядовую установку ВЗУ-200у, которая отличается от установки ВЗУ-200 только конструктивными изменениями в блоке очистки.

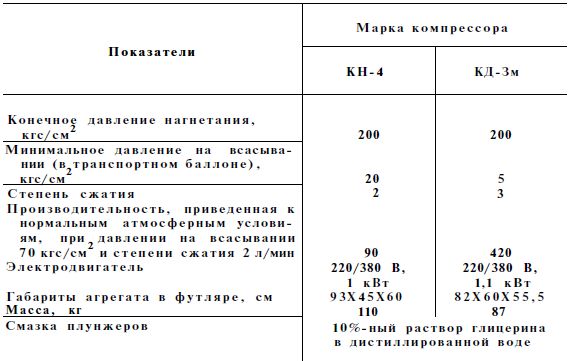

Таблица 4.5. Характеристика дожимающих кислородных компрессоров




Рис. 4.4. Блок электрокомпрессора воздушно-зарядовой установки ВЗУ-200: 1 — электромагнитный пускатель; 2 — электродвигатель; 3 — съемная крышка; 4 — воздушные манометры; 5 — компрессор; 6 — каток; 7 — рама
