«Минотавр» является продвинутым вспомогательным интерфейсом обмена тактической информацией о подводной и надводной обстановках между несколькими десятками дежурящих над морями и океанами патрульных самолетов P-8A «Poseidon». Новое ПО будет загружено и установлено на каждое автоматизированное рабочее место операторов данных самолетов и позволит выводить полную (стратегическую) картину обстановки на обширном морском/океанском ТВД, собранную и обобщенную со всех радиотехнических средств (включая радиогидроакустические буи и датчики магнитных аномалий) находящихся в воздухе «Посейдонов».

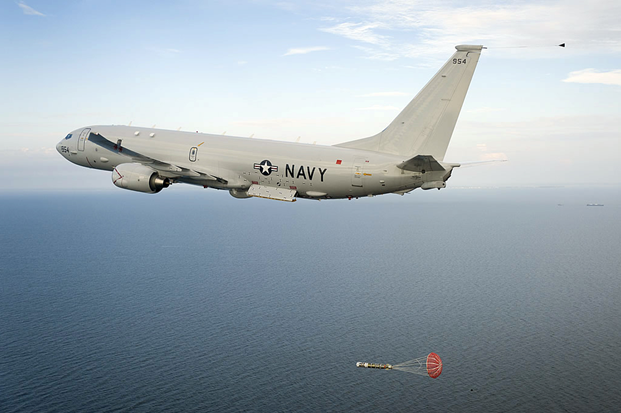

P-8A «Poseidon»
«Посейдоны» смогут передавать информацию о тактической обстановке на модернизированные противолодочные самолеты P-3C «Orion», многоцелевые противолодочные вертолеты NH-90NFH Объединенных ВМС НАТО и американские MH-60R, беспилотные противолодочные тримараны ACTUV «Sea Hunter», и наконец, на рабочие терминалы корабельных ГАК AN/SQQ-89, установленных на американских «Иджис» -кораблях, что сделает действия флотов США и стран НАТО более слаженными и эффективными.
Чем это грозит?
Ну, с надводными кораблями, понятно, за ними просто будут наблюдать в режиме реального времени, и соответственно они будут постоянно под прицелом и стелс – технологии не помогут.
Что касается атомных подводных лодок в т.ч. ракетоносцев, представьте картину: выходит наш ракетоносец, за номером 007, на боевую службу, информация со спутника передается в центр обработки информации и оттуда «заливается» в «Минотавр», далее наш 007 «засвечивается» при прохождении противолодочного рубежа, зная какой номер вышел на боевую службу и, зная примерную скорость наших АПЛ, супостаты четко его идентифицируют с вероятность 98-99%, далее еще пара «засветок» на гидроакустических буях и наши «партнеры» получают четкую картину – какая подлодка в каком районе патрулирует. И при необходимости быстро найти, и уничтожит наш 007 не составит труда.
Уже сейчас хорошо «огорожен» Атлантический и Тихий океаны.
Если наш подводный флот будет вытеснен из Атлантики и Тихого океана, куда деваться нашему флоту? Ну конечно дорога прямая – на север. Там буи то не натыкаешь, там лед! К сожалению и там спокойствия нашим ракетоносцам не будет. По периметру океан будет блокирован системами обнаружения, противолодочными кораблями и самолетами, а подо льдом поиском наших АПЛ займутся многоцелевые атомные подлодки. И если на каждый наш ракетоносец, американцы выделят 4-5 многоцелевых подлодки то они как неводом процедят весь океан, и найдут.
Для дальнейшего анализа складывающейся ситуации необходимо поближе познакомиться с системами обнаружения ПЛ которые уже стоят на вооружении США и будут поставлены на боевое дежурство в ближайшее время.
Стационарные и мобильные системы поиска и обнаружения подводных лодок
Основу американской глобальной системы подводного наблюдения IUSS (Integrated Undersea Surveillance System) составляют пассивные гидроакустические системы и средства, среди которых, до недавнего времени, особое место занимала система подводной разведки и наблюдения SOSUS (Sound Surveillance Undersea System).
Создание системы SOSUS началось в 1950 году, когда США приступили к проведению исследований по проекту «Цезарь», предусматривавших изучение особенностей распространения звука в океанской среде на большие расстояния и разработку стационарных гидроакустических антенн. В 1953 году были развернуты первые гидрофоны и кабели на континентальном шельфе в районе Восточного побережья США. К1960 году была создана цепь береговых гидроакустических станций (БГАС) «Агам» вдоль всего Атлантического побережья США, а к середине 60-х - и Тихоокеанского. В дальнейшем сфера действия SOSUS постоянно расширялась за счет охвата наблюдением новых океанских районов. Во второй половине 80-х годов при помощи средств этой системы контролировались наиболее важные в оперативно-стратегическом отношении районы Атлантического и Тихого океанов, суммарная площадь которых составляла 3/4 их акваторий в Северном полушарии. Всего, по материалам иностранной печати, было развернуто не менее 22 БГАС данной системы.
Каждая такая станция имеет три основных компонента: приемные гидроакустические антенны, кабельные трассы и береговые посты обработки данных. Конструктивно антенны представляют собой кабельные линии со встроенными гидрофонами, которые укладываются на грунт на глубинах до нескольких километров, как правило, на склонах подводных возвышенностей. Имея длину от нескольких сот до нескольких тысяч метров, они относятся к типу протяженных линейных антенных решеток, что позволяет им не только принимать шумы подводных лодок в низкочастотном (звуковом) диапазоне, но и определять направление на них.
Кабельные трассы служат для передачи преобразованных в электрические сигналы шумоизлучений на береговые посты. Протяженность трасс может достигать несколько сот километров. Они укладываются непосредственно на грунт, а на мелководных участках могут быть зарыты в траншеи для защиты от воздействия технических средств или морских животных.
На береговых постах БГАС принятые сигналы подвергаются обработке и анализу. Для этой цели посты оснащаются мощными вычислительными устройствами, включающими специализированные акустические процессоры, средства отображения информации, запоминающие элементы. Для выделения слабого полезного сигнала на фоне акустических помех используются корреляционные методы обработки на основе соответствующего программного обеспечения. Благодаря этому система способна обнаруживать шумы целей, находящихся на расстояниях до нескольких сот километров от гидроакустических антенн. Присутствие в спектрах шумоизлучений характерных дискретных составляющих подводных лодок различных проектов позволяет классифицировать обнаруженные цели. Если данные о цели поступают на береговой пост от двух и более антенн, это дает возможность определения ее местоположения путем пеленгования источников излучения с разных направлений прихода сигналов. При этом площадь района вероятного нахождения подводной лодки, обнаруженной на расстоянии нескольких сот километров, может составлять несколько тысяч квадратных километров.
Результаты обработки информации, полученной БГАС системы SOSUS, в реальном масштабе времени передаются по кабельным, радио- и спутниковым каналам связи на командные центры и пункты управления противолодочными силами в зонах. Данные о возможных районах местонахождения ПЛ используются для наведения на них противолодочных самолетов, атомных многоцелевых подводных лодок и надводных кораблей, которые устанавливают непосредственный контакт с целью и ведут за ней слежение, находясь в готовности к ее уничтожению имеющимся в их распоряжении противолодочным оружием.
В начале 90-х годов в связи с резким сокращением присутствия ВМФ России в Мировом океане командование ВМС США столкнулось с трудностями в обосновании перед конгрессом необходимости выделения средств для развития и поддержания системы SOSUS в оперативной готовности. Выделение ассигнований на ее эксплуатацию сократилось с 335 млн долларов в 1991 финансовом году до 20,5 млн в 1995-м. В итоге были приняты меры по консервации ряда БГАС и гидроакустических антенн. Как сообщается в иностранной печати, большинство из оставшихся в оперативном использовании станций были переведены в автоматический режим работы с передачей текущей гидроакустической информации по высокоскоростным каналам спутниковой связи на флотские центры противолодочного наблюдения для последующей обработки. В результате из всех действовавших в 80-е годы БГАС в прежнем виде оставлены лишь четыре.
Несмотря на положительный опыт использования системы SOSUS, она имела и недостатки, об одном уже сказано выше, высокая стоимость, другой недостаток это громоздкость и не поворотливость т.е. для того что организовать слежение за подводными объектами в новом районе необходимо каждый раз проводить длительны работы по установке этой системы и организацию ее связи с постом БГАС. Но самым главным недостатком стало то, что обнаружение и классификация современных АПЛ с шумностью Рш= 0,05 Па с помощью БГАС стало проблематичным даже при нахождении ее в непосредственной близости от приёмной антенны, т.е. БГАС «Агам» перестала удовлетворять требованиям тактико-технического задания по обнаружению подводных и надводных объектов и практически не выполняет своих первоначальных функций.
Поэтому возникла необходимость в разработке системы подводного наблюдения, которая могла бы в короткие сроки и скрытно развертываться в районах возникновения кризисов и решать комплекс задач ПЛО в интересах действующих там группировок вооруженных сил США и их союзников.
Для создания такой системы было необходимо отказаться от стационарных пассивных шумопеленгаторных систем (таких, как SOSUS) в пользу активно-пассивных гидроакустических систем освещения подводной обстановки быстрого развертывания.
Что представляют собой такие системы? Группа заранее размещенных в море излучателей (установленных либо на дне, либо на заданной глубине или же буксируемых) посылает по заданной программе в установленных частотных диапазонах и интервалах времени акустические сигналы. Эти сигналы принимает целая сеть также заранее развернутых специальных антенн (они могут быть размещены на подводных лодках, надводных кораблях, системах сбрасываемых радиогидроакустических буев, антенных решетках, размещенных на дне, и т. д.). Эта группа работает как одно гигантское гидролокационное устройство, позволяющее в кратчайший срок по эхосигналам получить координаты зашедшей в зону ответственности системы цели. С командного пункта информация о цели с помощью космической связи передается на командный пункт объединенного оперативного формирования. Таким образом, местонахождение даже самой современной и малошумной подводной лодки может быть немедленно установлено - и ее уничтожение предельно упрощается.
Собственно развертывание элементов активно-пассивных гидроакустических систем может происходить с самых разных носителей - подводных лодок (с помощью необитаемых автоматических подводных аппаратов, базирующихся на материнской подводной лодке, а также легких водолазов), надводных кораблей, самолетов и вертолетов. Основным средством доставки систем подводного наблюдения предполагается сделать малые быстроходные надводные корабли программы LCS, а также подводные лодки типа SSGN. Под размещение и доставки излучателей LELFAS (Long-Endurance Low-Frequency Active Source) и приемников ADS (Advanced Deployable System) - уже специально переоборудованы две АПЛ типа «Огайо», (SSGN 726-729 и SSN 774 - SSN 784).
Акустические излучатели LELFAS имеют габариты половины торпеды Mk-48 (длина около 3 м), размещаются в стандартном торпедном аппарате и рассчитаны на непрерывную работу в течение 30 суток. Их сигнал улавливают размещенные на дне моря шумопеленгаторные приемники ADS - оптические гидроакустические гирлянды антенн.
Эти приемники выглядят как кабель из оптоволокна диаметром 2 мм и длиной примерно 20 км. В каждой из приемных систем две секции по 10 км длиной, в каждой секции - до 26 модулей, в каждом модуле - чуть больше тысячи принимающих сигнал гидрофонов. Приемники ADS могут быть скрытно развернуты менее чем за пятеро суток, установка же излучателей требует еще меньшего времени (их изготавливают в виде специальных буев, которые могут быть установлены, в том числе и с самолетов). Лежащие на грунте элементы ADS осуществляют связь с командными пунктами при помощи необитаемых подводных аппаратов - морских планеров Sea Glider, выполняющих функцию антенн.
Современные подводные лодки обладают возможностью подходить к этим системам, подключаться к ним через специальные стыковочные узлы и в результате скрытно контролировать значительные пространства морской акватории.
Система ADS принята на вооружение ВМС США в 2001 году, и на сегодняшний день изготовлено более десятка ее комплектов. Во время испытаний системы LELFAS - ADS в июле 2003 года на шельфе в районе острова Ньюфаунленд дальность уверенного обнаружения системой, работающей в активно-пассивном режиме, ПЛА SSN 21 колебалась в пределах 30-35 км.
АПЛ типа SSGN 726, имеющая на борту четыре комплекта антенн ADS, может создать «поле освещенной подводной обстановки» площадью около 2500 квадратных миль.
Группа из трех кораблей типа LCS, развернув систему ADS и имея на борту буксируемые излучатели для подсветки целей LFAS и противолодочные вертолеты, способна в течение длительного времени контролировать акваторию общей площадью более 30 000 квадратных миль (96 100 км2, что представляет собой квадрат со стороной 310 км).
Ни одна сколько-нибудь крупная подводная цель в результате применения этой системы не способна остаться незамеченной.

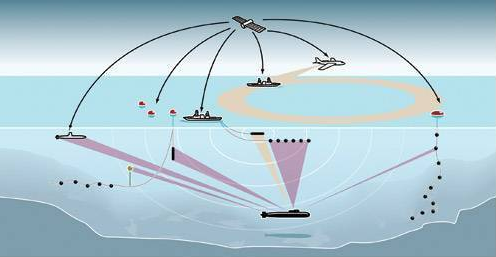

Принцип действия активно-пассивных гидроакустических систем
Подводная лодка (в центре) обнаруживается системой, состоящей из излучателя, буксируемого надводным кораблем, и многочисленных приемников: буксируемой антенны надводного корабля, ГАК подводной лодки, гидроакустическими буями и разложенными на грунте линейными антеннами. Координаты каждого элемента системы обнаружения ПЛ, в каждый момент времени известны благодаря системе спутникового позиционирования. Работа корабельного соединения и активно-пассивных гидроакустических систем координируется с помощью космической связи, системы AWACS; с любого элемента соединения - подводной лодки или надводных кораблей - могут быть использованы средства поражения обнаруженной лодки противника. Система обстановки освещается как с подводной, так и с надводной частей. Для освещения надводной части используются космические аппараты, самолеты ДРЛО и надводные корабли. Комплексная информация об обстановке в районе боевых действий концентрируется на командных пунктах, расположенных на надводных кораблях и на берегу (Помимо гидролокации, лодка может быть обнаружена еще по трем десяткам различных физических полей и вызываемых действиями лодки явлений.
Соответствующие датчики отслеживают изменения в естественном фоне среды, которые вызываются присутствием корабля. Например, в результате прохождения лодки изменяется давление воды, образуется волна повышенного гидростатического давления, что легко может быть зафиксировано. Сейсмические датчики могут отследить вызванные прохождением подводной лодки колебания морского дна (лодка оказывает давление на воду, а та в свою очередь на морское дно). Из-за прохождения лодки изменяются освещенность подводного дна, магнитное поле, гравитационное поле Земли. Наконец, со спутника при определенных условиях можно увидеть волновой след лодки, даже если она идет глубоко под водой).
Из выше изложенного хорошо видно, что США в настоящее время имеют достаточно эффективную систему отслеживания наших АПЛ, а применение нового программного обеспечения позволит подключить эту систему к воздушным и космическим средствам наблюдения, таким образом создается глобальная система наблюдения и контроля надводной, подводной и воздушной обстановки в акватории Мирового океана.
Можно сделать неутешительный вывод – времена, когда ПЛ-АПЛ выходя на боевое дежурство «растворялась» на просторах Мирового океана, и найти ее было очень сложно, благодаря чему подводные лодки имели высокую живучесть и возможность наносить неожиданные удары в различных точках Мирового океана – прошли.
ПЛ-АПЛ перестают быть «невидимками» в результате их живучесть и боевые возможности неуклонно скатываются к нулю.
Возникает естественный вопрос – Что делать?
Постепенно отправлять на металлолом, за ненадобностью, подводные лодки т.к. в сложившейся обстановке они не имею шанса выполнить поставленные боевые задачи.
Либо есть еще какой ни будь «ассиметричный ответ».
Конечно, есть, необходимо обеспечить устойчивость наших подводных лодок, которые находятся на боевой службе.
Задача боевого патрулирования в готовности к нанесению ядерных ударов по противнику требует постоянного нахождения в море не менее четырех РПЛ СН, залп которых даже с учетом возможной потери одной из них позволит нанести противнику гарантированный неприемлемый ущерб. Для их боевого обеспечения нужны группировки противолодочных и ударных сил общей численностью 10–12 надводных кораблей, три-четыре многоцелевые атомные и 5–8 дизельных подводных лодок и три-четыре самолета противолодочной авиации. Для контроля воздушного пространства в районе патрулирования РПЛ СН необходимо наличие хотя бы одного самолета или вертолета радиолокационного дозора и управления, 10-12 самолетов-истребителей для перехвата самолетов ДРЛО и ПЛО, и их истребительного прикрытия, а также для истребительного прикрытия надводных кораблей (НК), не менее 2 самолетов РЭБ, для гашения сигналов от гидроакустических буев, и др. подобных целей.
Если вспомнить положительный опыт Советского Союза, в котором было сформировано пять оперативных эскадр (ОПЭСК) для постоянного присутствия советского флота в наиболее важных районах мирового океана, то в настоящее время этот опыт должен быть востребован.
Если предположить, что боевая служба НК будет составлять 3 месяца то общая группировка НК для прикрытия районов развертывания РПЛ СН должна будет составлять: 30 - 40 НК, 12-15 многоцелевых АПЛ, 15-20 дизельных ПЛ.
Возникает вопрос, кто будет прикрывать РПЛ СН и НК с воздуха. Ответ: «Адмирал флота Советского Союза Кузнецов», в течение 3 месяцев – да. А остальные 9 месяцев кто?
Опять «Кузнецов»? Но всем известно, что почти после каждого похода наш авианосец должен либо встать на длительный ремонт, либо на модернизацию.
Как тут не вспомнить ТАКРы пр.1134 которые флотские начальники, облегченно вздохнув, отправили на металлолом («Киев» и «Минск» в Китае выполняют роль развлекательного центра и отеля. «Новороссийск», в Индии разделан на металл, «Адмирал флота Советского Союза Горшков», после перестройки стал называться «Викрамадитья» и вошел в боевой состав индийского флота), для справки: «Киев» прослужил 18 лет, «Минск» прослужил 15 лет, «Новороссийск» прослужил 11 лет, «Адмирал флота Советского Союза Горшков» прослужил 7 лет.
Списание новейших кораблей такого класса можно отнести к предательству. Кто-то может возразить: «Вот, мол, тяжелые времена были, не было денег на содержание и ремонт, поэтому и продали».
Ну, если так рассуждать, то можно со спокойной совестью весь флот списать. Не обязательно было продавать эти и другие корабли, которые и половину своего срока не отслужили, можно было бы поставить на длительное хранение, до лучших времен.
Не нравились эти корабли нашим флотским начальникам, не нравились, возможности у них были не те, по сравнению с американскими атомными авианосцами, поэтому и не нравились. У нас же начальники максималисты, а какой у максималистов девиз: «Если любить, то королеву, если пить, то коньяк», применительно к нашей действительности если плавать то на атомном авианосце, гордо поплевывая с его высокого борта, либо никак, т.е. сидеть на берегу.
А по идее, если разобраться, корабли были очень даже не плохие, единственный недостаток, маломощные Як-38 на борту, ну так нужно было подождать, уже начал проходить испытания Як-141, который по своим характеристикам не уступал американским самолетам палубного базирования.
Или, по крайней мере, можно было снять с вооружения Як-38, который так нервировал флотских начальников и создать ЛАК только из вертолетов, превратив, таким образом, ТАКР в вертолетоносцы. Нет моментально все разбазарили, а по прошествии времени, бросились покупать плавучие консервные банки под названием «Мистраль».
Как бы сейчас пригодились эти корабли с Як-141 на борту. Кто то может возразить: «А не лучше ли построить настоящий, большой авианосец как у американцев?»
Один большой авианосец, на 70-80 летательных аппаратов, даже совместно с «Кузнецовым» не обеспечит круглогодичное прикрытие районов боевого патрулирования РПЛ СН, да и гонять огромный авианосец для 20-30 самолетовылетов в Атлантический или Тихий океан это очень дорогое удовольствие.
К тому же постройка нового авианосца ранее 2020 г не планируется, лет десять будет строится, так, что даже при благоприятном стечении обстоятельств, ранее 2030 г новый авианосец не появиться.
Какой же выход может быть в данной ситуации?
Здесь выход только один - начать постройку самолета СВВП Як-141 (если конечно такое возможно т.к. документация по этому самолету и Як-38 была продана американской компании «Локхид»). В качестве носителей этих самолетов должны выступать перестроенные контейнеровозы (подробнее см. статью «Ахиллесова пята» , ).
Это позволит в кратчайшие сроки создать авианосный флот способный выполнить поставленные задачи по прикрытию районов развертывания подводных лодок и соединений НК.
Теперь посмотрим, наберется ли необходимое количество НК. На настоящий момент времени в действующем составе (корабли, которые реально плавают) имеется: Один крейсер пр.11442, два крейсера пр. 1164, три ЭМ пр.956, семь БПК пр.1155, один СК пр.11540, пять СК пр.20380, один фрегат пр.11350, два СК пр.1135, 1135М, два фрегата пр.11356, один СК пр.01090. Итого: 25 НК.
И так, даже если мы выметем все корабли со всех флотов, оставив в ВМБ только МРК, тральщики и МПК, то мы все равно не набираем необходимое количество НК для обеспечения развертывания и боевой службы наших подводных ракетоносцев.
Подобный анализ наглядно свидетельствует о том, что нам необходимо начать строительство океанского флота, до закладки новых кораблей, по возможности быстро отремонтировать и ввести в строй те корабли, которые хотя и числятся в составе ВМФ, но на настоящий момент времени не боеспособны (двенадцать кораблей разных классов).
