16.2. УПРАВЛЕНИЕ КОРАБЛЕМ НА ВНУТРЕННИХ СУДОХОДНЫХ ПУТЯХ
Особенности постановки корабля на якорь
В дополнение к требованиям, предъявляемым к месту якорной стоянки на море, на реках необходимо учитывать течение, ограниченные габариты судового хода и интенсивность движения других судов и плотов.
На озерах, водохранилищах, в устьях крупных рек якорную стоянку выбирают с учетом высоты волны. Минимально допустимая глубина места (Н) определяется по формуле 5.1 (см. гл. 5). Кораблям рекомендуется становиться на якорь в стороне от фарватера на расстоянии не ближе 100 м от перевальных или створных знаков, 200 м — от грузо-пассажирских причалов, дебаркадеров и доков, 300 м — от судов с нефтегрузами 1-го класса (бензин, керосин) и других взрывоопасных судов, 500 м — от наплавных мостов. Запрещается становиться на якорь на перекатах, в узкостях, в крутых коленах, у берегов с прижимными течениями, в местах прокладки кабелей и трубопроводов, между сигнальными мачтами железнодорожных мостов. Не рекомендуется становиться на якорь на сильном и свальном течении и на плохо держащих каменистых и илистых грунтах.
При определении радиуса безопасной циркуляции (Rб) стоящего на якоре корабля можно использовать формулу
где L — длина корабля, м;
lя — длина вытравленной якорной цепи, м;
h — глубина места отдачи якоря, м;
Δl — запас на возможное потравливанис якорной цепи при усилении ветра (δl= 15-20 м).
Подход к месту якорной стоянки и постановка на якорь в тихую погоду производятся на умеренной скорости, обычно против течения, а в свежую погоду — против наибольшего из действующих факторов (ветра или течения). В непосредственной близости от места отдачи якоря замеряют глубину, стопорят ход и отдают якорь. Перед постановкой на якорь корабли и суда согласно ППВСП предупреждают сзади идущие суда четырьмя короткими звуковыми сигналами.
Стоянка на якоре считается удобной вне фарватера при наличии достаточного запаса глубины и при умеренном течения.
В темное время суток стоящие на якоре военные корабли несут те же огни, что и на море. Место покладки якоря должно быть отмечено буйком, окрашенным белыми и красными полосами.
При съемке с якоря выполняются те же действия, что и в морских условиях (гл. 5), но при сильном течении необходимо подрабатывать машинами для облегчения работы шпиля при выборке якоря. Перед отрывом якоря от грунта в зависимости от скорости течения дают ход, позволяющий удержать корабль с помощью руля против течения (без продвижения вперед), иначе корабль отнесет течением в сторону или якорная цепь окажется под килем.
Постановка корабля на швартовы производится у причалов, пристаней, дебаркадеров, у борта корабля и очень редко у необорудованного берега.
Подход к причалу
Самый удобный и безопасный метод подхода к причалу— носом против течения. Не доходя до причала на две-три длины корабля, уменьшают ход до малого и направляют корабль под углом 20—25° выше причала. С приходом форштевня на расстояние, позволяющее подать бросательные концы, стопорят машины с учетом инерции и подают носовой швартов. Если инерцию не сумели погасить и корабль продолжает двигаться вперед, отрабатывают машинами назад. Носовой швартов подбирают шпилем, корма подводится к причалу течением. При швартовке корабля по течению необходимо застопорить машины на расстоянии, позволяющем подать задний кормовой швартов, тогда нос под воздействием течения сам подойдет к причалу.
При сильном прижимном ветре к причалу подходят на малом ходу с отдачей якоря. Корабль направляют выше места швартовки, отдают якорь, потравливают якорную цепь и на заднем ходу с помощью машин удерживают корпус корабля параллельно причалу, подают и крепят швартовы. При отжимном ветре швартовка корабля возможна на большей скорости и под большим углом к причалу. Разворачиваться следует против течения ближе к причалу, чтобы успеть завести швартовы.
Отход от причала
Съемка со швартовов корабля, стоящего носом против течения, в тихую погоду не вызывает трудностей. Отдают носовой и средний швартовы, перекладывают руль на внешний борт, и нос под действием течения отводится от причала.
После отдачи кормового швартова машине внешнего борта дают ход вперед и отходят от причала. Если корабль ошвартован по течению, вначале отдают кормовые швартовы, руль перекладывают на внешний борт и с разворотом кормы течением отходят от причала задним ходом. В случае прижимного ветра от причала отходят, как правило, задним ходом даже при стоянке против течения, развернув корму на ветер работой машин «враздрай». Отжимной ветер при отходе от причала упрощает маневр, помогая течению быстрее отвести нос или корму корабля. При отходе от причала кормой угол между кораблем и причалом должен быть равен 40—50°
Правила расхождения и обгона на ВСП
Для обеспечения безопасности плавании, расхождения и обгона для военных кораблей и речных судов (согласно ППВСП) установлены определенные световые и звуковые сигналы. По световым сигналам командир корабля определяет вид движения (одиночное судно, буксир, толкач и др.), тип судна (род перевозимого или буксируемого им груза) и направление движения по ходовым или стояночным огням. Звуковые сигналы служат для выполнения кораблем маневра расхождения, обгона, поворотов и др. Отдельные значения звуковых сигналов приводятся в § 23.10.
Корабли и суда подают звуковые сигналы свистком, тифоном или сиреной, парусные суда — сиреной или рожком, несамоходные суда—колоколом. Самоходные суда подают короткий звуковой сигнал длительностью около 1 секунды, продолжительный звуковой сигнал длительностью около 4—6 секунд и их различные сочетания длительностью паузы между сигналами, примерно равной 1 секунде. Дополнительно к звуковым сигналам разрешается подавать сигналы лучом прожектора, направленным вверх.
Корабли, суда и составы на реках расходятся левыми бортами и держатся правой (по ходу движения) стороны фарватера. С учетом сложности управления кораблями, идущими по течению, предпочтение отдается (согласно ППВСП) кораблям и судам, идущим сверху (по течению). Корабль, идущий снизу, во всех случаях находится на видимости судна, идущего сверху (ночью видны его отличительные огни), и должен принять меры к пропуску судна, идущего сверху. Если расхождение затруднительно, идущий снизу корабль обязан маневрировать так, чтобы встреча и расхождение с идущим сверху судном произошли в удобном и безопасном месте. Корабль, идущий снизу, приблизившись к встречному судну на расстояние не менее 1,5 км, подает один продолжительный звуковой сигнал и отмашку с левого борта. Судно, идущее сверху, обязано немедленно принять указанную сторону расхождения, отрепетовать сигнал и отмашку с левого борта. Отмашка — зрительный сигнал, подаваемый белым флагом 70X70 см с коротким древком, а ночью миганием белого огня фонаря-отмашки с того борта, которым корабли (суда) будут расходиться. При невозможности расхождения левыми бортами (например, на участках реки с малыми радиусами кривизны и ограниченной шириной судового хода, а также с крупнотоннажными судами) корабль, идущий снизу, обязан заблаговременно уклониться в левую (по ходу движения) сторону, застопорить машины и пропустить судно, идущее сверху, с правого борта. В этом случае корабль на расстоянии не менее 1,5 км до встречного судна подает два коротких звуковых сигнала и отмашку с правого борта. Судно, идущее сверху, обязано подать два коротких звуковых сигнала, отмашку с правого борта и принять меры к расхождению. Если навстречу кораблю, идущему снизу, следуют одно за другим несколько судов или составов, сигналы на расхождение подаются каждому из них. Суда, выходящие из притоков и затонов, должны остановиться и пропустить корабли, идущие по реке. Малогабаритные суда длиной до 30 м, гребные и моторные лодки, а также спортивные яхты не должны мешать движению и обязаны заранее уходить с фарватера при приближении крупных судов. При движения судов с равными скоростями хода в одном направлении расстояние между ними должно быть не менее 500 м.
При одновременном подходе кораблей и судов к мостам, земснарядам, паромным переправам на канале, перекатам и другим участкам, где расхождение невозможно, корабль, идущий снизу, стопорит машины и пропускает судно, идущее сверху. По мелководным участкам (перекатам), когда запасы воды под днищем близки к установленным ППВСП, движение корабля осуществляется на малом ходу с обязательным замером глубины.
Проходя участки перекатов, колен или узкостей, где встречных судов заблаговременно видеть нельзя, корабль должен подавать следующие сигналы: приближаясь к такому участку,— один продолжительный звуковой сигнал, войдя на участок,— два продолжительных звуковых сигнала. На участках большой протяженности эти сигналы повторяются через каждые 2—3 мин. Судно, идущее сверху или снизу, услышав такие сигналы, обязано остановиться и пропустить встречный корабль.
Суда, буксирующие плоты по рекам вниз по течению, первыми за 1,5 км подают звуковые сигналы и указывают встречному кораблю сторону безопасного расхождения. При буксировке плотов вниз по реке капитану буксира предоставляется право выбора курса и стороны расхождения, так как командиру корабля, идущего навстречу, трудно определить возможность безопасного расхождения ППВСП также запрещают движение кораблей и судов, не имеющих радиолокационных станций, в тумане и при других условиях, когда из-за отсутствия видимости ориентировка невозможна. Скорость хода при следовании в тумане и при других явлениях, ухудшающих видимость, должна быть такой, чтобы корабль смог остановиться на расстоянии, равном половине визуальной дальности видимости. Во время тумана самоходные суда на ходу подают три продолжительных звуковых сигнала через каждые 2 мин, во время стоянки на якоре — два продолжительных звуковых сигнала через каждые 3 мин; несамоходные суда при стоянке на якоре подают сигналы частыми ударами. в колокол с промежутками в 2—3 Мин; на паромных переправах и наплавных мостах подают сигналы частыми ударами в колокол с перерывами в 2—3 мин.
Расхождение в каналах осуществляется левыми бортами и осложняется ограниченной скоростью хода. Так, для кораблей и судов водоизмещением 2000 т и более она не должна превышать 4—6 уз, а для остальных кораблей и судов — не более 8 уз.
Расхождение на водохранилищах и озерах на судоходных трассах и фарватерах с двусторонним движением осуществляется левыми бортами. На участках с осевой обстановкой осевые буи оставляют только со стороны своего левого борта.
Расхождение с земснарядом
Речной земснаряд ночью носит один зеленый огонь, видимый по всему горизонту, а дноочистительный снаряд — два таких огня, расположенных вертикально. Днем земснаряды поднимают два зеленых флага.
Корабль, подходя сверху к работающему на судовом ходу земснаряду, на расстоянии не менее 1 км (при следовании снизу — на расстоянии не менее 500 м) подает один продолжительный звуковой сигнал. Земснаряд принимает меры для пропуска корабля, дает один продолжительный звуковой сигнал и отмашку с того борта, с которого следует пройти кораблю. Ночью такая отмошка подается миганием двух горизонтально расположенных бортовых огней. Если земснаряд отошел к левому берегу, отмашка подается миганием белых огней, если к правому — миганием красных огней. С дноочистительного снаряда отмашка подается белым огнем. На поданную с земснаряда отмашку корабль отвечает отмашкой со стороны борта, обращенного к земснаряду, без подачи звукового сигнала и проходит мимо со стороны, показанной огнями. Если проход мимо работающего земснаряда или дноочистительного снаряда не свободен, они заблаговременно предупреждают об этом идущий корабль, когда он находится от них на расстоянии не менее 1 км: земснаряд — подачей сигнала «Предупреждение» (не менее пяти коротких звуковых сигналов), а дноочистительный снаряд — частыми ударами в колокол. По этим сигналам корабль обязан застопорить ход и удерживаться на месте.
С получением разрешения командир корабля должен уменьшить ход и избрать курс на возможно большем расстоянии от земснаряда.
Обгон кораблей и судов
Корабль, который намерен обогнать судно, на расстоянии 500 м до обгоняемого при следовании сверху и 300 м при следовании снизу запрашивает у последнего сторону обгона двумя короткими и одним продолжительным звуковыми сигналами. Получив запрос на обгон, обгоняемое судно репетует сигнал и подает отмашку с того борта, с которого намерено разрешить обгон, уменьшает ход, уклоняется в сторону, противоположную поданной отмашке, и пропускает обгоняющий корабль. Корабль, получив разрешение на обгон, подает отмашку с указанного обгоняемым судном борта и начинает маневр обгона. Если пропуск невозможен, обгоняемое судно подает сигнал «Предупреждение» (пять коротких звуковых сигналов), запрещающий обгон. В этом случае командир обгоняющего корабля должен уменьшить ход и следовать параллельным курсом на расстоянии не менее 500 м до обгоняемого судна до тех пор, пока не будет разрешен обгон. На криволинейных участках пути обгоняющий корабль следует пропускать со стороны выпуклого берега при ходе против течения и со стороны вогнутого берега при ходе по течению. Траверзное расстояние между расходящимися и обгоняемыми судами должно быть по возможности наибольшим, а скорость умеренной, ввиду того что на реках имеет место явление присасывания (гл. 7).
В каналах обгон кораблей и судов производится на малых ходах лишь в исключительных случаях. Судно, идущее по оси канала, при обгоне его другим судне должно уклониться в сторону берега.
Проход кораблей и судов под мостами
При подходе к мосту командир корабля должен знать конструкцию моста, габариты его судоходного пролета применительно к уровню воды в момент прохода и приведенные к норме габариты своего корабля, судоходную обстановку в этом районе, а также характер течений и ветра, влияющих на управление кораблем.
Основными ориентирами при подходе к мостам на ВСП являются направляющие бакены, щит ходового пролета, створные огни и знаки, регулирующие проход кораблей и судов под мостом.
У мостов на опорах с неподвижными фермами устанавливаются бакены, по которым можно определить направление течения. Если мост расположен на прямолинейном участке судового хода и течение направлено по оси пролета моста, в 100—200 м от него устанавливается по паре бакенов. Если мост расположен на криволинейном участке русла реки и течение направлено под углом к оси пролета моста, выше его ставятся две пары бакенов (в 400—1000 м), расположенных так, чтобы образуемая ими и бакенами первой пары линия судового хода совпадала с направлением течения. При наличии свального течения на подходе к мосту устанавливаются и свальные бакены.
Для прохода кораблей под мост сверху (по течению) пролет обозначают ромбовидным щитом красного цвета (ночью — двумя красными створными огнями), для прохода снизу — квадратным щитом красного цвета (ночью — двумя красными створными огнями). Верхний створный огонь установлен на лицевой стороне фермы в середине щита и находится ближе к кораблю, нижний — под противоположной фермой на ее обратной стороне. При высоте нижней фермы над фактическим уровнем воды до 10 м на опорах горят два зеленых огня, при высоте свыше 15 м — четыре зеленых огня. Эти огни расположены вертикально на квадратных щитах зеленого цвета, служащих указателями подмостовых габаритов в дневное время (приложение 8).
Рис. 16.1. Световые сигналы на разводных мостах Невы: а — проход разрешен судам, идущим сверху; 6 — проход разрешен судам, идущим снизу; 3 — зеленый огонь; К — красный огонь
На арочных мостах (без промежуточных опор) габаритные огни установлены на щитах белого и зеленого цвета, прикрепленных к ферме. На подходе к некоторым мостам могут устанавливаться семафоры и светофоры, регулирующие проход кораблей под мост. Семафорные мачты ставят сверху (по течению) не ближе 1 км от моста, снизу — не ближе 200 м от него.
Мосты на опорах с разводными фермами имеют более узкие пролеты (до 50 м). Световые сигналы в раз-водных пролетах таких мостов установлены местными правилами плавания (рис. 16.1). Пролеты этих мостов разводятся по расписанию. Общее руководство провод-кой осуществляет диспетчер порта, а очередность пропуска устанавливает дежурный капитан рейда.
При наличии разрешительных сигналов командир корабля определяет ходовой пролет, скорость и курс с учетом ветра и течения и направляет корабль под мост, Военные корабли под мостами следует проводить на малых ходах. Наибольшая точность проводки кораблей большого водоизмещения достигается при ходе в 6—8 уз.
Проход при отсутствия ветра и свального течения осуществляют посредине судоходного пролета моста.
При наличии свального течения и бокового ветра заблаговременно рассчитывается пеленг прохода под мост, взятый перпендикулярно к оси моста и проходящий посредине его судоходного пролета. В дальнейшем на основании этого пеленга производится корректура пути корабля, следующего под мост. Если дрейф корабля от бокового ветра направлен в сторону правого устоя моста, курс корабля избирают ближе к левому (в зависимости от величины дрейфа), и наоборот. При проходе сверху следует держаться ближе к устою моста, от которого направлено свальное течение, но не слишком близко во избежание навала. При проходе снизу корабль должен следовать посредине главной струи течения с учетом возможного сноса носовой части корабля на суводи от устоя моста. Если ширина пролета моста в шесть и более раз превышает ширину корабля, проводку можно осуществлять на полном ходу. Встречное движение кораблей и судов одновременно в один пролет запрещается, право прохода в этом случае предоставляется кораблю, идущему сверху. Подводные лодки при наличии достаточной глубины могут проходить судоходные пролеты в позиционном положении без разводки моста.
Корабли для ожидания прохода под мост останавливаются не ближе знака «Сигнал» или семафорной мачты. Во время сильного ливня, снегопада или тумана, исключающих видимость мостовых сигналов, проход под мостом запрещается.
Проход кораблей и судов под линиями электропередач
При проходе корабля под линиями электропередач следует учитывать стрелу провисания проводов и держаться по возможности ближе к приглубому берегу реки или канала, чтобы линия электропередач находилась на достаточной высоте над мачтами корабля. Провода переходов линий высокого напряжения должны иметь габаритную высоту, обеспечивающую для самых высоких кораблей и судов при наивысшем уровне воды запас от 2 до 6 м (в зависимости от напряжения), а провода телеграфных и телефонных линий — не менее 1 м. Знаки надводных переходов устанавливаются в 100 м (выше и ниже по течению) от мест пересечения реки (канала) линиями воздушных электропередач. На знаке ночью горят два желтых огня, расположенных горизонтально, которые видны в хорошую погоду не менее чем за 4 км (приложение 8).
Шлюзование кораблей и судов
Шлюзование корабля (судна) включает следующие операции:
— вход (ввод) корабля в камеру шлюза;
— швартовку корабля в камере;
— закрытие ворот и наполнение (опорожнение) камеры шлюза;
— отдачу швартовов и выход (вывод) корабля из шлюза.
Руководство пропуском кораблей и судов и управление механизмами шлюза осуществляется дистанционно с пульта управления вахтенным начальником шлюза.
На подходе к шлюзу судоводители по радио получают от вахтенного начальника шлюза информацию о порядке шлюзования и о судоходной обстановке в районе шлюза. При одновременном подходе к шлюзу нескольких кораблей и судов вахтенный начальник шлюза устанавливает очередность захода в камеру. На расстоянии 1 км от шлюза или на траверзе знака «Сигнал» подходящий корабль подает один продолжительный звуковой сигнал. Личный состав занимает свои места согласно расписанию по постановке (съемке) на швартовы до окончания шлюзования корабля.
Вход (ввод) корабля в камеру шлюза и выход из нее могут осуществляться только при наличии разрешительных сигналов. Для регулирования движения через шлюзы применяются светофоры одностороннего действия зеленого и красного цвета. Красный светофор размещается выше зеленого и запрещает движение, зеленый — разрешает. Светофоры устанавливают с правой (по ходу движения) стороны (рис. 16.2). При приближении к шлюзу на расстоянии 300—600 м от верхних (нижних) ворот шлюза стоят светофоры дальнего действия. С подходом к ним командир корабля подчиняется всем распоряжениям вахтенного начальника шлюза. На шлюзах с причальными сооружениями, длина которых больше длины камеры, могут устанавливаться промежуточные светофоры. При отсутствии подходных каналов и причальных сооружений дальних светофоров у шлюзов может не быть. Их функции выполняют входные светофоры. Если на светофоре дальнего действия горит красный огонь, корабль следует ошвартовать у подходных палов, желательно с наветренной стороны.

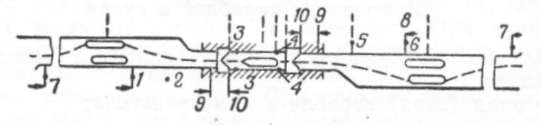

Рис. 16.2. Расположение светофоров и стоповых огней на шлюзе:
1,6 — стоповые огни на причальных стенках при двустороннем движении; 2, 5—стоповые огни на причальных стенках при одностороннем движении; 3,4 — стоповые огни в камере шлюза; 7 — светофоры подхода к причалам; 8 — светофоры подхода к палам; 9 — входные светофоры; 10— выходные светофоры
С появлением зеленого огня корабль снимается со швартовов и следует самым малым ходом к шлюзу. Необходимо обращать внимание на сигналы входного светофора (у входа в шлюзовую камеру). Если на нем зажжен зеленый огонь или дано указание о вводе корабля в камеру по радио, корабль продолжает следовать самым малым ходом с соблюдением мер предосторожности.
На шлюзах, не имеющих светофоров, применяется семафорная сигнализация. Двустворчатые ворота таких шлюзов в закрытом положении освещены двумя горизонтально расположенными красными огнями. В открытом положении правая (по ходу движения) створка освещена красным огнем, левая — белым. При отсутствии ветра корабль направляют самым малым ходом посредине входных ворот камеры шлюза. При наличии бокового ветра курс и скорость захода в камеру выбирают с расчетом вовремя погасить инерцию и избежать навала на ворота. Следует держаться ближе к наветренной стороне ворот. В момент, когда носовая часть корабля пройдет входные ворота шлюза, в зависимости от размеров камеры и маневренных элементов корабля стопорят машины и гасят инерцию движения, чтобы остановиться в указанном для швартовки месте.
Швартовать корабль в камере желательно к наветренной стенке. Об окончании швартовки силами личного состава корабля командир сообщает шлюзовому персоналу одним коротким звуковым сигналом. Для обозначения границ установки носа и кормы корабля в камере шлюза имеются ограничительные красные огни. В светлое время суток эта граница обозначается вертикальной красной полосой (рейкой), нанесенной на стенку камеры. Стоянка на швартовах в шлюзах, оборудованных специальными плавучими причальными приспособлениями (плаврымами), не вызывает трудностей, так как длина швартовов остается постоянной. В шлюзах заведенные с корабля на стенку швартовы подбирают или травят силами личного состава корабля по мере наполнения или опорожнения камеры водой.
После закрытия ворот и наполнения (опорожнения) камер шлюзов движение зоды в них носит неустановившийся характер со значительными уклонами поверхности воды, течениями и водоворотами, смещающими корабль вдоль камеры или от одной стенки к другой. В зависимости от водоизмещения шлюзующихся кораблей и судов это вызывает большие нагрузки на швартовные тросы (так, у кораблей водоизмещением 3 тыс. т они достигают 9 т). Поэтому корабли и суда при наполнении (опорожнении) камеры для создания относительно равных усилий и предотвращения рывков швартовных тросов подрабатывают машинами самым малым ходом. Для предохранения корпуса корабля от ударов о стенку шлюза используются мягкие кранцы.
Отдача швартовов и выход (вывод) корабля из шлюза производятся после опорожнения (заполнения) камеры водой. Сигналом к окончанию шлюзования служат команда вахтенного начальника шлюза, переданная по радио, зажженный огонь у головной части шлюза или открытие ворот. Заполнение камеры шлюза занимает 8—12 мин. В тихую погоду корабль с соблюдением мер предосторожности выходит из камеры шлюза на малом ходу. При сильном отжимном ветре корабль с помощью швартовов спускают к подветренной стенке камеры, затем отдают кормовой швартов, на носовом удерживая корабль носом на ветер под углом 20—25°. С дачей хода вперед (курсом на выход из камеры) носовой швартов отдают и быстро выбирают на борт. При выходе из шлюза корабль следует ходом, установленным для плавания в каналах. Длительность одного шлюзования в зависимости от конструкции шлюза — от 15 до 50 мин. Если шлюз имеет две или более камеры, процесс, изложенный выше, повторяется.
Шлюзование судов с нефтегрузами 1-го класса, температура вспышки которых ниже +28° С (бензин, лигроин), а также взрывчатыми, отравляющими веществами а легковоспламеняющимися грузами одновременно с другими кораблями и судами запрещается. Основными габаритными размерами шлюза, определяющими возможность пропуска через них кораблей, являются полезная длина и ширина камеры шлюза и глубина на порогах (королях) верхней и нижней голов. Длина, ширина кораблей и судов, а также запасы воды под килем для шлюзов определяются ППВСП и местными правилами плавания (§ 23.9).
