1.2. СРЕДСТВА СВЕТОВОЙ СВЯЗИ

Световая связь применяется кораблями, судами и бе­реговыми постами для передачи информации в светлое и темное время суток с помощью светосигнальных приборов направленного и ненаправленного действия. Приборы на­правленного действия (МСНП-250М, сигнальный прожектор, фонарь «Проблеск») применяются как на якоре, так и на ходу, когда необходимо соблюдение скрытности связи. При­боры ненаправленного действия (клотиковые огни) разре­шается применять в тех случаях, когда нет опасности быть обнаруженным, при стоянке в базе или на защищенном рейде.

Прибор МСНП-250М (рис. 1.1) обеспечивает связь бе­лым, красным или зеленым лучом, а также инфракрасным лучом за счет применение специального светофильтра. Внутри фонаря 1 укреплены: отражатель диаметром 230 мм, держатель патрона, патрон с лампой, жалюзи, клеммная колодка и выключатель. На фонаре имеются визир 3 и мо­нокуляр 4, предназначенные для наводки фонаря на при­нимающий корабль (пост): первый — при обычной связи (белым, красным или зеленым лучом), второй — при скрыт­ной связи (инфракрасным лучом). На переднюю часть фо­наря надевается крышка белого или трехцветного луча, которая имеет защитное стекло, предохраняющее отража­тель, лампу и жалюзи от прямого попадания воды (брызг дождя) и снега. Жалюзи предназначены для открывания и закрывания освещенного отражателя, т. е. передачи знаков телеграфной азбуки Морзе посредством изменения положения створок рычагом. Рычаги передачи 2 установ­лены на верхней части крышки. При нажатии любого из них открываются не все створки жалюзи, а только четы­ре — против соответствующего светофильтра. Светофильт­ры выполнены в виде прямоугольных полосок белого, крас­ного и зеленого стекла (по четыре штуки каждого цвета).


Рис. 1.1. Прибор МСНП-250М с крышкой трех­цветного луча: 1 — фонарь; 2 — рычаги передачи; 3 — визир; 4 — моно­куляр; 5 — лира; 6 — реостат

С задней стороны фонарь закрыт кожухом, в который вмонтирована специальная призма, предназначенная для проверки работы прибора с цветными светофильтрами. При необходимости связи инфракрасным лучом на одну из крышек (белого или трехцветного луча) надевается специальный светофильтр 3 (рис. 1.2). Прибору придается Щелевая насадка 2, с помощью которой можно уменьшить ширину полосы светового луча. В приборе применяются лампы: ПЖ-60 (300 Вт, 110 В), ПЖ-27 (100 Вт, 24 В), СГ-10 (50 Вт, 12 В от аккумуляторов). Напряжение сети для питания лампы ПЖ-60 понижается с помощью рео­стата 6 (рис. 1.1).

Фонарь «Проблеск» (рис. 1.3) обеспечивает связь бе­лым, красным или зеленым лучом, а также может быть использован в качестве прожектора.

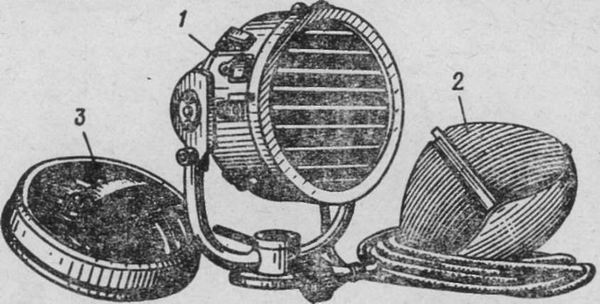

Рис. 1.2. Прибор МСНП-250М с крышкой белого луча: 1 — фонарь; 2 — щелевая насадка; 3 — специальный свето­фильтр

Прибору приданы три насадки: рассеивающая, комбинированная (рис. 1.4) и щелевая. С рассеивающей насадкой прибор используют для освещения в темное время суток, с комбинированной — для связи цветным лучом, со щелевой — для связи белым лу­чом. В фонаре закреплены: стеклянный отражатель, жа­люзи с механизмом их открывания и патрон с лампой. Передняя часть фонаря закрыта защитным стеклом 7 (рис. 1.3), передачу знаков осуществляют рычагом 1. При использовании прибора в качестве прожектора этот рычаг ставят в положение открытых створок жалюзи и закреп­ляют цилиндрическим приливом 6 на шарнире 5. Шарнир 5 обеспечивает вращение прибора в горизонтальной и вер­тикальной плоскостях. В верхней части корпуса имеются прицельные планки 2 для точной наводки прибора на при­нимающий корабль. Насадки крепят на передней стороне корпуса 3.

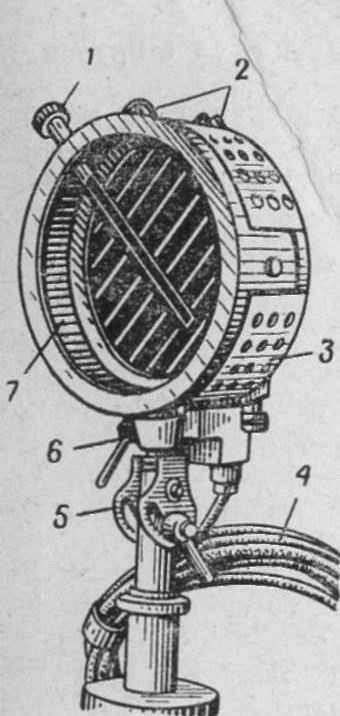

Рис. 1.3. Фонарь «Про­блеск»: 1 — рычаг; 2 — прицельные планки; 3 — корпус; 4 — соединительный провод (ка­бель); 5 — шарнир; 6 — цилиндрический прилив; 7 — защитное стекло




Рис. 1.4. Сменные насад­ки к фонарю «Проблеск»: а - рассеивающая; б -комбинированная

Сигнальный прожектор (рис. 1.5) имеет кожух, с пе­редней стороны которого находится рама с защитным стек­лом, а с задней стеклянный отражатель диаметром 45 см. Крепление защитного стекла и отражателя к кожуху гер­метично и исключает попадание влаги внутрь прибора. В фокусе отражателя установлена лампа накаливания мощностью 1000 Вт. В кожухе прожектора предусмотрена вентиляция — камин с засасывающими отверстиями и вы­тяжной патрубок. Крепление прибора на лире обеспечива­ет изменение направления луча в вертикальной и горизон­тальной плоскостях или его фиксирование. Допустимые уг­лы наклона (от горизонта) 30° вниз и 100° вверх. Жалюзи приводятся в действие ручкой, находящейся с правой сто­роны кожуха.

Клотиковые огни свое название получили от места их установки — на топе (клоте) мачты или стеньги. Источ­ником света являются одна или несколько ламп накаливания.


Рис. 1.5. Сигнальный про­жектор: 1 — кожух; 2 — лира; 3 — поворотный стол; 4 — осно­вание




Рис. 1.6. Клотиковый фонарь 1 — красная лам­па; 2 — белая лампа; 3 — крон­штейн

На больших надводных кораблях устанавливаются клотиковые фонари сложной конструкции, имеющие два ряда ламп: верхний ряд дает красный огонь, нижний — белый. На малых кораблях применяются клотиковые фо­нари (рис. 1.6) более простой конструкции. Белый огонь применяется для связи, красный — для передачи специаль­ных (исполнительных) сигналов. Сигналы клотиковым фо­нарем передают с помощью телеграфного или кнопочного ключа, которые устанавливают на ходовом мостике (в рубке) корабля по одному с каждого борта, а также в сигнальном посту и в рулевой рубке.
