5. ХРАНЕНИЕ ГИДРОСАМОЛЕТОВ НА КОРАБЛЕ

На корабле самолеты устанавливаются на специальные ростерблоки (рис. 55); поперек лодки (1) пропускается в особое отверстие стальной вал (4), который своими концами проходит через шайбы (3).

За крайние прорези шайбы берутся бакштаги с талрепами (2), нижние концы которых крепятся за обухи в палубе. Под хвостовую часть устанавливается подставка (рис. 55а) с вырезом для обхвата хвоста и винтом (5), с помощью которого можно изменять высоту подставки.

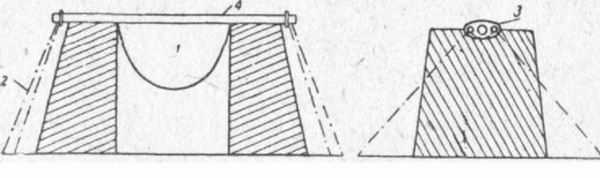

Рис. 55. Ростер-блок для лодочного самолета. 1 — лодка; 2 — бакштаги; 3 — шайба; 4— вал; 5 — винт.

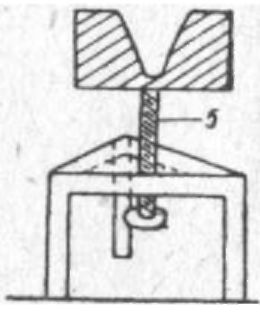

Рис. 55а. Хвостовая подставка ростер-блока.

Для облегчения установки и снятия самолета с блоков они делаются откидными, как шлюпочные.

Для установки поплавкового гидросамолета имеются две пары подобных блоков — для каждого поплавка отдельно.
