6. ЗАКУПОРКА И ЗАДЕЛКА ПРОБОИН ИЗНУТРИ КОРАБЛЯ

На каждом военном корабле в распоряжении аварийной группы дивизиона живучести всегда должен находиться необходимый материал и инструменты для заделки пробоин изнутри.

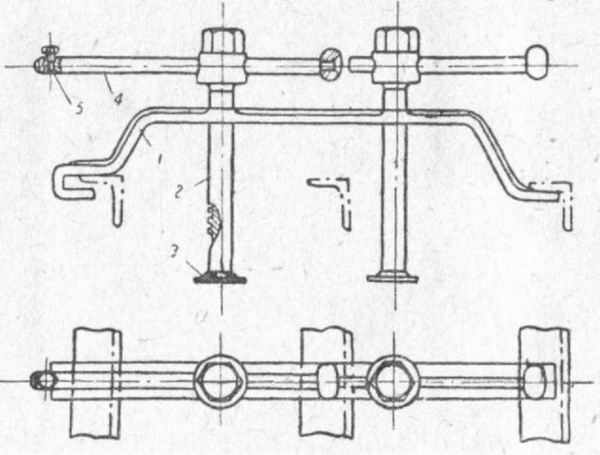

Рис. 3. Аварийная планка. 1 — планка; 2—нажимной винт; 3 — укупорочная шайба; 4 — болт; 5 — стопор.

К аварийному материалу относятся следующие предметы: клинья деревянные, доски 5, 7,5 и 10 см толщины, брусья для распорок, деревянные щиты, мешки, туго набитые паклей, войлок, сурик, олифа и мел в порошке для составления жидкой шпаклевки, которой пропитываются войлок и пакля, цемент в бочках, гвозди 4, 7,5, 10 и 15 см, скобки для скрепления клиньев, и брусьев и аварийные планки (рис. 3), специально сделанные для данного корабля, и пробки (рис. 4).


Рис.4 Деревянные пробки для закупорки пробоин.

Рассмотрим теперь наиболее типичные случаи применения перечисленных предметов при заделках пробоин:

1. Незначительные отверстия (пробоины от осколков и щели разошедшихся пазов и стыков обшивок, как наружной, так и внутренней забивают деревянными клиньями. Те поверхности клиньев, которые будут соприкасаться с краями пробоины или щели стыка, предварительно обильно смазывают жидкой суриковой шпаклевкой.

2. На пробоины более значительных размеров, с рваными внутренними краями, накладывают войлок или мешок с паклей, пропитав их в растворе жидкой суриковой шпаклевки. Поверх войлока накладывают деревянный щит из досок. Ко внутренней кромке щита (рис. 5) приставляют наружный торец упора, состоящий из бревна или бруска, противоположный конец которого упирают в ближайшую надежную переборку, пиллерс или карлингс. Для более надежного скрепления всей системы упор с внутреннего торца подбивают деревянными клиньями, соединив впоследствии как клинья, так и упоры железными скобками.

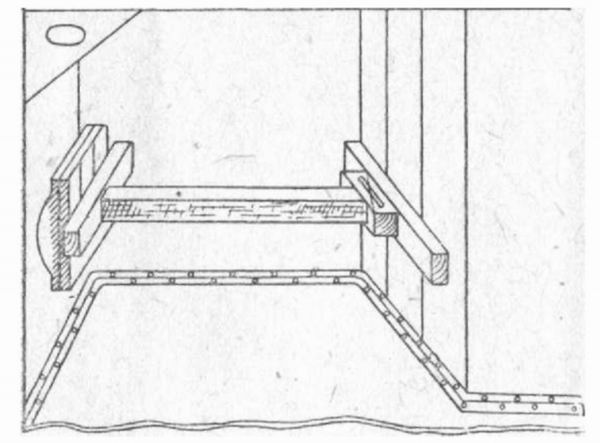

Рис. 5. Способ закупорки пробоин изнутри корабля при помощи деревянных щитов, брусьев, клиньев.

Размеры войлока и щита выбирают так, чтобы они, примерно, на 25—30 см выступали за края пробоины.

3. При заделке пробоин больших размеров, с сильно выступающими внутрь корабля рваными краями, щит применять не следует. В этом случае быстро сколачивают из толстых досок ящик, высота стенок его должна быть несколько больше наибольшей из зазубрин (после их обрезки). Уложив на дно его войлок и мешки с паклей, пропитанные в шпаклевке, ящик накладывают на пробоину так, чтобы все рваные края вошли внутрь его и уперлись бы в войлок и мешки с паклей. Ящик укрепляют со всех сторон упорами. Качество этой заделки во многом зависит от размеров и прочности самого ящика. Необходимо также, чтобы края войлока, после наложения ящика на пробоину, выступали за его края, образуя этим как бы прокладку между кромками ящика и поверхностью обшивки борта или дна. Ящики также рекомендуется применять для подкрепления пропускающих или поврежденных горловин и люков.

4. При заделке пробоин в днище, а также в настилах платформ, трюмов и промежуточных палуб поступают таким же образом. В данном случае внутренние концы упоров приставляют к бимсам или карлингсам.

5. После заведения пластыря, когда удастся окончательно осушить затопленное помещение и значительной течи через пробоину не наблюдается, рекомендуется использовать для заделки быстро застывающий цемент, раствором которого наполняют ящик до краев, накладывают его на пробоину и крепят способом, описанным выше.

У корабля, получившего пробоину, независимо от системы набора, цементом заливают целую клетку.
