§ 54. Принципы расчета подкреплений переборок между сухогрузными трюмами

Рассмотрим расчет подкрепления переборки между сухогрузными трюмами, так как переборки диптанков у танкеров уже рассчитаны на давление жидкости, заполняющей танк полностью.

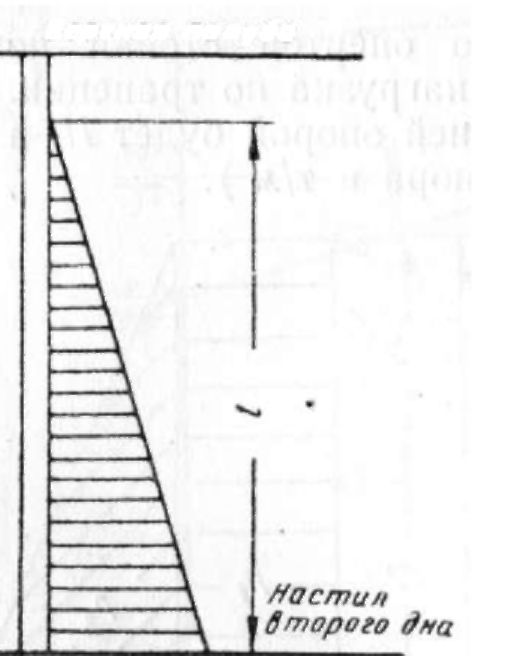

Рис. 77

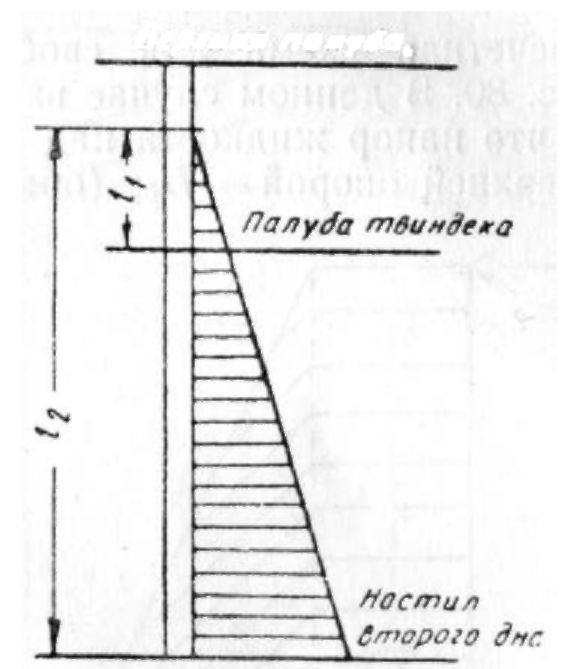

Рис. 78

Конструкция переборки в общем виде состоит из листков переборки, подкрепленных стойками. Листы располагаются поясами горизонтально от борта до борта, но встречается и вертикальное расположение поясов обшивки. Вертикальное расположение стоек является наиболее распространенным.

Расчет переборки сводится к расчету балки с нагрузкой или по треугольнику, или по трапеции.

На рис. 77 представлена нагрузка на переборку однопалубного судна, а на рис. 78 — нагрузка на переборку двухпалубного судна.

В первом случае нагрузка по треугольнику, во-втором — в трюме по трапеции, а в твиндеке снова по треугольнику. Возникает вопрос, как считать крепление концов таких балок: заделкой или опорой?

На рис. 79 представлено крепление концов стоек к палубе (крепление стоек внизу у второго дна будет таким же, как и вверху у палубы). При креплении концов стоек так, как показано на эскизах а и б, можно рассчитывать стойку как балку, свободно опертой этим концом; при креплении конца стойки кницей, как показано на эскизе в, этот конец можно считать заделанным.


Рис. 79

Расчетная схема для свободно опертой стойки показана на рис. 80. В данном случае взята нагрузка по трапеции. Допустим, что напор жидкости над нижней опорой будет Н, а напор над верхней опорой — H0; (оба напора в т/м²).


Рис. 80


Рис. 81

Нагрузка на балку может быть разделена на нагрузку Р¹ равномерно распределенную по длине балки, и нагрузку Р², распределенную по треугольнику. Пусть b—расстояние между стойками, l— длина пролета ( оба размера в м).

В этом случае равномерно распределенная нагрузка будет равна:


нагрузка, распределенная по треугольнику,


Если эту балку дополнительно подпереть тем или иным способом в какой-либо точке пролета между опорами, то ее расчетная схема будет такой, как показано на рис. 81, т. е. балка будет статически неопределимой, и расчет ее не представит затруднений.

При расчете момента сопротивления сечения балки ширину пояса листа обшивки переборки принимают равной 0,7 b, где b есть расстояние между стойками.
